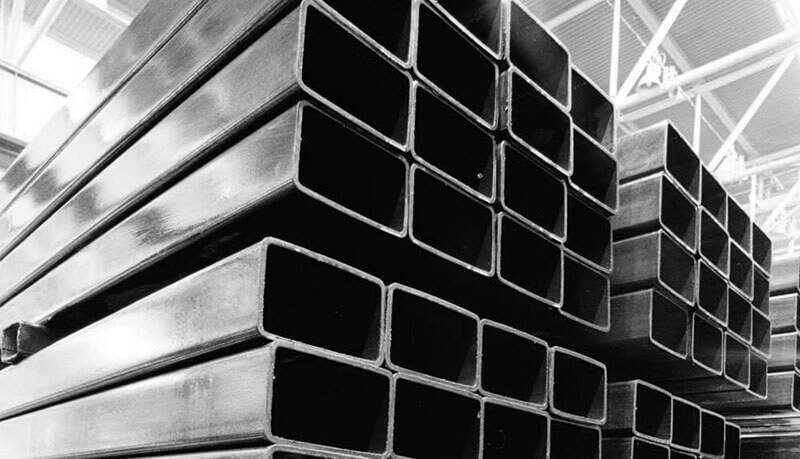

Профильная труба — это разновидность металлической трубы, которая отличается от классической круглой формы своим сечением. У профильной может быть прямоугольное, квадратное или овальное сечение, благодаря чему она приобретает особые свойства, востребованные в строительстве, машиностроении, мебельной промышленности и других сферах.
Главное преимущество профильной трубы заключается в конструктивной жесткости. Форма сечения обеспечивает высокую устойчивость к изгибу и деформации при относительно небольших размерах и массе, что делает её оптимальных выбором для создания различных каркасных конструкций, где важны одновременно прочность, легкость и экономичность.
- Таблица расчета веса стальной профильной трубы
- Размеры профильных труб
- Характеристики профильных труб
- Трубный калькулятор
- Трубы профильные — ГОСТ'ы, сортамент, размеры
- Технологии производства профильных труб
Виды профильных труб
На рынке доступен широкий ассортимент профильных труб, различающихся по форме сечения, размерам, материалу и способу производства. Эти характеристики определяют сферу применения труб, их прочностные свойства, устойчивость к коррозии и другие эксплуатационные особенности.
По форме сечения
- Квадратные профильные трубы. Имеют равные стороны и обеспечивают одинаковую жёсткость по всем осям. Удобны в монтаже, универсальны. Используются в строительстве, металлоконструкциях, заборных и опорных системах, машиностроении и мебельной промышленности.
- Прямоугольные профильные трубы. Имеют разные стороны сечения. При одинаковом весе могут иметь более высокую жёсткость в одном направлении, что делает их оптимальным для балок, прогонов, каркасов. Широко применяются в строительстве и машиностроении.
- Овальные и плоскоовальные трубы. Отличаются плавной формой и используются в производстве мебели, поручней, декоративных конструкций.
- Трубы сложного сечения. Например, шестиугольные, треугольные, трапециевидные и другие формы. Чаще всего производятся под заказ. Применяются в архитектуре, приборостроении, дизайнерских решениях или при специфических нагрузках.
По материалу изготовления
- Чёрные стальные трубы. Самые распространённые и доступные. Используются для каркасов, конструкций, строительных систем. Обладают высокой прочностью, но требуют защиты от коррозии (грунтовка, покраска, оцинковка).
- Нержавеющие профильные трубы. Изготавливаются из стали марок AISI 304, 316 и других. Обладают высокой коррозионной стойкостью, гигиеничностью, долговечностью. Применяются в пищевой, химической промышленности, медицине, дизайне, архитектуре.
- Цветные металлы (алюминий, латунь, медь). Лёгкие, устойчивые к коррозии, эстетически привлекательные. Алюминиевые профильные трубы часто используются в авиа- и автопроме, строительстве фасадов, мебели. Латунные и медные — в интерьерных решениях, декоре, электрике, системах отопления.
По способу производства
- Холодногнутые профильные трубы. Производятся методом холодной деформации из круглой трубы. Обеспечивают высокую точность геометрии и гладкие поверхности. Используются в местах, где важна точность и чистота внешнего вида. Могут иметь внутренние напряжения, требующие последующей термообработки.
- Горячегнутые трубы. Формируются при повышенной температуре, что позволяет избежать внутренних напряжений и получить более пластичный, устойчивый к сварке материал. Обычно толще и тяжелее. Применяются в тяжёлых металлоконструкциях, в том числе несущих.
- Электросварные трубы. Изготавливаются из листа или полосы стали, сворачиваемой в трубчатую форму с последующей сваркой шва. Могут быть как горячего, так и холодного проката. Это наиболее распространённый способ изготовления труб, как круглых, так и профильных.
- Бесшовные (цельнотянутые). Самые прочные, выдерживают высокое давление, механические и температурные нагрузки. Используются в ответственных конструкциях, в гидравлических и газовых системах, в химическом машиностроении. Существенно дороже других видов.
Основные особенности и характеристики профильных труб
- Форма сечения влияет на распределение нагрузок. Квадратные и прямоугольные трубы обеспечивают высокую жёсткость, овальные — эстетичность и обтекаемость.
- Материал определяет устойчивость к внешним воздействиям, вес, коррозионную стойкость и цену. Нержавейка и алюминий предпочтительны для наружных и гигиеничных конструкций.
- Способ производства влияет на точность размеров, наличие или отсутствие сварного шва, механические свойства. Холодная формовка — точнее, горячая — надёжнее при высоких нагрузках.
- Область применения выбирается в зависимости от комбинации этих параметров: лёгкость и эстетика — для мебели и дизайна, прочность — для несущих конструкций, устойчивость к агрессивным средам — для промышленности.
Области применения профильных труб
Строительство и архитектура

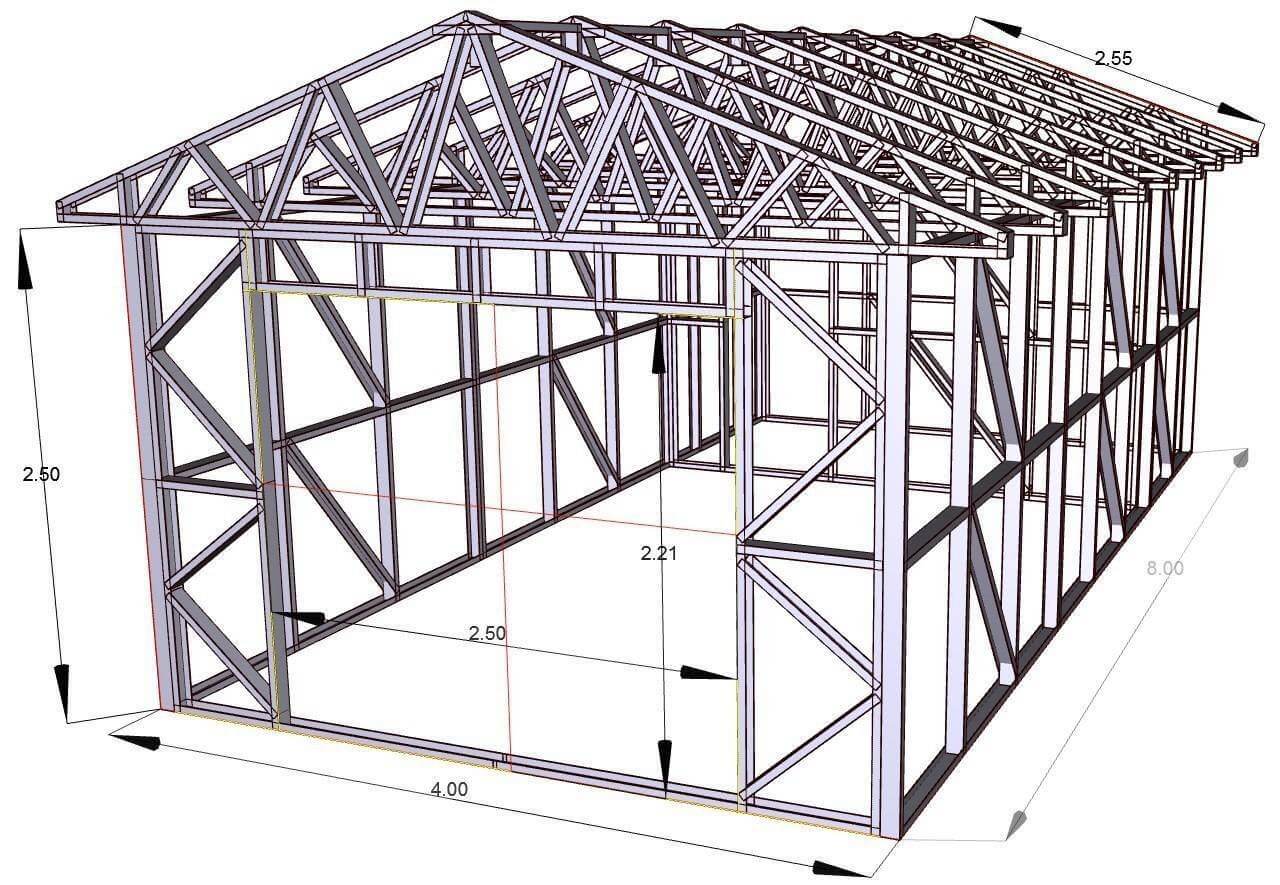

- Каркасные конструкции. Квадратные и прямоугольные трубы из чёрной стали широко применяются при возведении каркасов зданий, павильонов, ангаров, временных и постоянных сооружений. Они обеспечивают высокую жёсткость и устойчивость к нагрузкам, особенно при использовании в виде стоек, прогонов и ферм.
- Металлоконструкции и ограждения. Из профильных труб изготавливают заборы, ворота, калитки, перила, навесы, козырьки, лестничные ограждения. Овальные и плоскоовальные трубы из нержавеющей стали или алюминия часто используются для создания визуально лёгких и коррозионно-устойчивых конструкций.
- Архитектурные элементы и фасадные системы. Нержавеющие и алюминиевые профильные трубы применяются для декоративных стоек, навесных фасадов, витрин, светопрозрачных конструкций. Применение цветных металлов позволяет создать лёгкие, долговечные и эстетичные решения.
Машиностроение
- Рамы, балки, опоры машин и станков. Прямоугольные и квадратные трубы из углеродистой или легированной стали используются для изготовления рам оборудования, конвейеров, сварных станин, поскольку обладают высокой прочностью и жёсткостью.
- Автомобильная и железнодорожная промышленность. Лёгкие, но прочные алюминиевые и стальные профильные трубы используются в производстве кузовов, рам, каркасов, поручней и каркасов сидений. Нержавейка применяется в системах, подверженных агрессивным средам или повышенной влажности.
- Сельскохозяйственная техника. Используются для изготовления опор, элементов каркаса, защитных конструкций, рам прицепов и других деталей машин.
Инфраструктура и инженерные системы
- Опоры и опалубка конструкций. Чёрные трубы больших размеров используются в строительстве мостов, дорог, туннелей.
- Системы ограждений и шумозащитные экраны. Применяются для строительства вдоль трасс и в промышленных зонах. Алюминий и нержавеющая сталь обеспечивают долговечность при уличной эксплуатации.
Мебель, дизайн, интерьер
- Каркасы и рамы мебели. Тонкостенные квадратные и прямоугольные трубы из стали или алюминия — основа каркасов столов, стульев, стеллажей, кроватей, барных стоек. Алюминий и нержавейка особенно популярны в дизайне и общественных интерьерах за счёт лёгкости и устойчивости к износу.
- Декоративные и функциональные элементы. Поручни, перила, стойки, колонны, стойки перегородок часто изготавливаются из овальных или фигурных труб. Используются как в частных, так и в коммерческих объектах — от офисов до торговых центров.
- Лофт и хай-тек дизайн. Профильные трубы как декоративные элементы подчёркивают индустриальный стиль. Нержавеющая или окрашенная чёрная сталь применяется без дополнительной облицовки.
Агропромышленный сектор и теплицы
- Каркасы теплиц и навесов. Тонкостенные трубы малого сечения из чёрной или оцинкованной стали — основа конструкций теплиц, парников и садовых навесов. Они легко монтируются, свариваются, гнутся, имеют доступную стоимость.

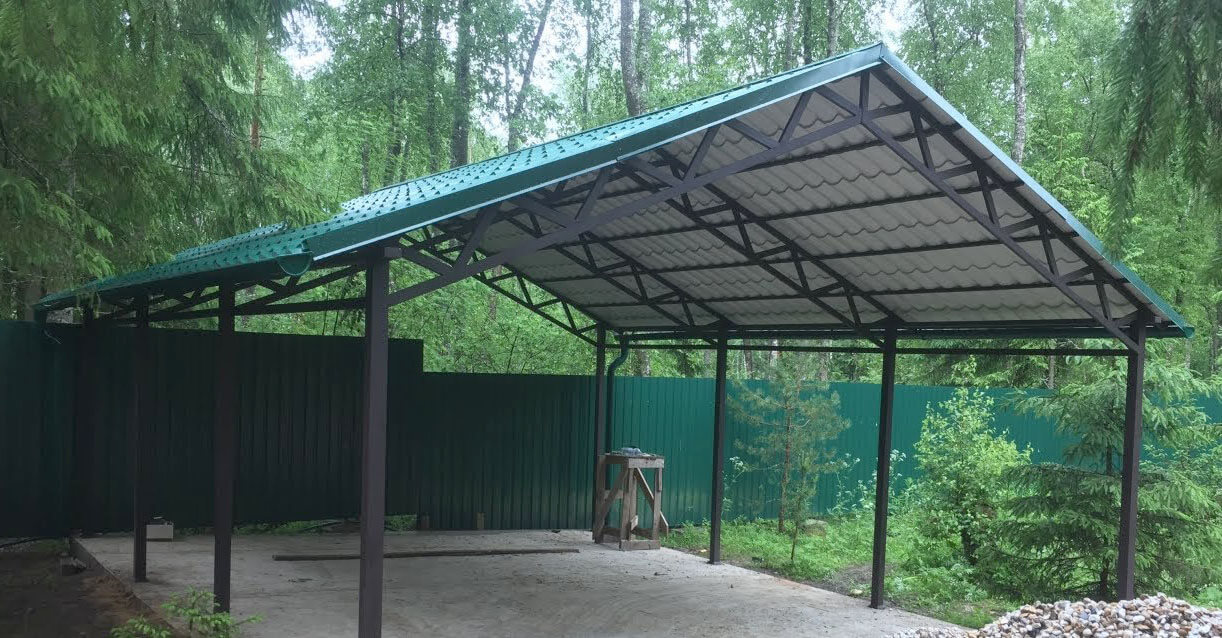

- Склады, ангары, навесы для техники. Используются более толстостенные трубы для создания прочных металлокаркасов, устойчивых к погодным нагрузкам.
Пищевая, медицинская и химическая промышленность
- Оборудование и конструкции из нержавеющей стали. Профильные трубы из нержавейки применяются при производстве технологического оборудования, рабочих столов, стеллажей, перегородок и каркасов в пищевых, медицинских и фармацевтических помещениях.
Энергетика и тяжёлое машиностроение
- Каркасы платформ, лестниц, площадок обслуживания. Используются трубы большого сечения с высокой толщиной стенки, чаще всего из углеродистой стали. Они обеспечивают необходимую прочность при высоких механических нагрузках.
Логистика и складские системы
- Стеллажи, рамные системы, транспортные решётки. Прямоугольные и квадратные трубы используются при изготовлении металлической мебели и оборудования для складов, магазинов, логистических центров.
- Каркасы контейнеров и модульных систем. Чёрные и оцинкованные трубы применяются для сборных и передвижных конструкций, требующих жёсткости и надёжности при перемещении.

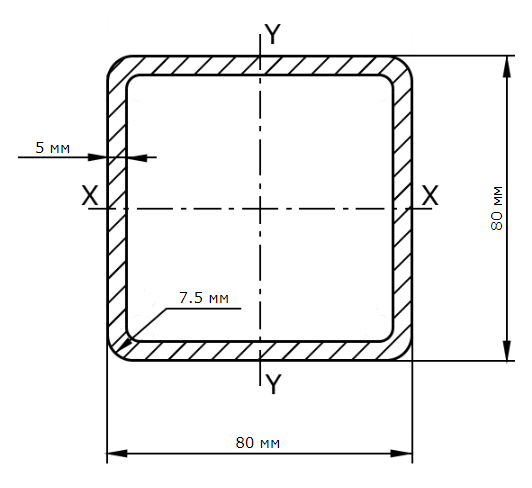

Жесткость профильной трубы
Жёсткость трубы — это физическая характеристика, определяющая её способность сопротивляться деформациям под воздействием внешней нагрузки, она определяет, насколько труба способна сохранять свою форму, когда на неё действует силы: изгибающая, сжимающая, растягивающая или крутящая. Чем выше жёсткость, тем меньше труба прогибается, изгибается или скручивается при прочих равных условиях. Это качество напрямую связано с прочностью: прочность определяет, при каком усилии труба разрушится, а жёсткость — насколько она деформируется до того, как разрушение произойдёт.
Жёсткость особенно важна при выборе металлопроката для конкретного практического применения, потому что от неё зависит надёжность и долговечность всей конструкции. Если использовать материал с недостаточной жёсткостью, труба может прогибаться, терять форму, вызывать деформацию смежных элементов, что снижает общую устойчивость сооружения. В строительстве, машиностроении и архитектуре жёсткость имеет ключевое значение, поскольку от неё зависит способность конструкции выдерживать постоянные и переменные нагрузки — от веса перекрытий и оборудования до ветровых и вибрационных воздействий.
Профильная труба обладает высокой жёсткостью за счёт своей формы. В отличие от круглой, её сечение — квадратное, прямоугольное или иной замкнутой формы с выраженными углами — придаёт ей пространственную устойчивость. Углы и плоские грани работают как дополнительные ребра жёсткости, распределяя напряжения по всей поверхности более равномерно и эффективно. Это позволяет трубе выдерживать значительные нагрузки без значительного прогиба или потери геометрии.
Сравнительная таблица жёсткости (в первую очередь — изгибной жёсткости, зависящей от момента инерции) для квадратной, прямоугольной и круглой труб, а также металлического уголка при одинаковых/сопоставимых габаритах. Величины указаны в относительном виде, чтобы было удобно сравнивать геометрию, а не материал (все примеры даны из стали). Параметры рассчитаны относительно одного направления изгиба (например, вертикального), поскольку жёсткость уголка и прямоугольной трубы — несимметрична по осям.
Таблица. Сравнение по моменту инерции и изгибной жёсткости (вдоль вертикальной оси):
Тип профиля | Момент инерции, см⁴ (Ix) | Устойчивость к изгибу | Особенности |
Квадратная труба 60×60×3 | ~72 | Высокая (равная по осям) | Симметрична, удобно использовать в любых направлениях |
Прямоугольная труба 80×40×3 | ~99 (по длинной оси), ~41 (по короткой) | Очень высокая по одной оси, средняя по другой | Отлично работает как балка, но чувствительна к направлению нагрузки |
Круглая труба Ø60×3 | ~57 | Ниже, чем у профильных труб | Одинакова во всех направлениях, но без выраженных рёбер жёсткости |
Уголок 60×60×6 | ~35–40 (в зависимости от ориентации) | Ниже всех при изгибе, но хорош при соединениях и точечной нагрузке | Асимметричен, склонен к скручиванию |
- Квадратная труба обладает высокой и одинаковой жёсткостью по обеим осям, универсальна.
- Прямоугольная труба даёт наивысшую жёсткость при правильной ориентации — когда большая сторона работает на изгиб.
- Круглая труба проигрывает по жёсткости, но выигрывает в равномерности и устойчивости к внутреннему давлению.
- Уголок проигрывает всем трубам по жёсткости на изгиб, но часто используется в конструкциях, где важна жёсткость соединения или экономия веса/простота сварки.
Ключевое преимущество профильных труб: экономия металла на 25–40% по сравнению с балкой или швеллером при равной несущей способности.
Алгоритм выбора профильной трубы
Важно:
- Экономия 10% на материале может привести к 100% потере конструкции!
- Не стоит экономить на толщине стенки, так как это значительно сократит срок службы конструкции. Тонкостенные трубы быстрее подвергаются коррозии и деформации.
- Для критичных конструкций делайте расчет у инженеров.
- Используйте данные из СП 20.13330.2011 Свод Правил «Нагрузки и воздействия» ( актуализированная редакция СНиП 2.01.07-85) — это ключевой нормативный документ, устанавливающий требования к определению и сочетанию нагрузок и воздействий, которые необходимо учитывать при расчете несущих конструкций зданий и сооружений.
Ниже мы сформировали пошаговый алгоритм выбора профильной трубы для конкретного применения, в котором последовательно учитываются форма сечения, материал и условия эксплуатации.
Шаг 1: Определите назначение и условия эксплуатации конструкции
- Где будет использоваться труба: внутри помещения, на улице, в агрессивной среде, в помещении с повышенной влажностью, под открытым небом?
- Какие нагрузки будет испытывать конструкция: постоянные, переменные, ударные, ветровые, снеговые?
- Какая функция трубы: несущая, декоративная, временная, подвижная часть?
- Какой срок службы: временная конструкция или стационарная на десятилетия?
Этап позволяет заранее понимать, какие требования предъявляются к прочности, жёсткости, коррозионной стойкости и внешнему виду.
Шаг 2: Выберите форму сечения в зависимости от характера нагрузок
- Квадратное сечение — универсально и одинаково устойчиво к нагрузкам во всех плоскостях. Подходит для стоек, каркасов, опор, рам.
- Прямоугольное сечение — жёстче в одном направлении. Используется в пролётных конструкциях, фермах, балках, где важна жёсткость в плоскости изгиба.
- Овальное или плоскоовальное сечение — менее жёсткое, но более эстетичное и удобное для обтекаемых форм. Часто применяется в мебели, поручнях, архитектурных элементах.
- Сложные формы (трапециевидные, каплевидные и др.) — подбираются для нестандартных дизайнерских или инженерных решений.
Форма влияет на механические свойства и монтаж: квадрат и прямоугольник легко свариваются, соединяются и монтируются в каркас.
Шаг 3: Определите подходящий материал
Если важна низкая цена и конструкция будет внутри помещения или под покраску:
- Чёрная (углеродистая) сталь. Подходит для строительства, каркасов. Требует антикоррозийной защиты (краска, грунт, оцинковка)
Если требуется устойчивость к коррозии, высокая гигиеничность или конструкция будет на улице:
- Нержавеющая сталь (AISI 304, 316 и др.). Для фасадов, мебели, лестниц, перил, пищевой и химической промышленности. Дороже, но не требует покраски
Если критична масса или внешний вид (например, в дизайне, транспорте, фасадах):
- Алюминий. Лёгкий, устойчив к коррозии, подходит для фасадных, интерьерных и инженерных решений. Уступает стали по прочности, сложнее в сварке.
Если важны декоративные свойства и токопроводимость:
- Медь, латунь, бронза. Применяются в архитектуре, интерьерах, электроустановках. Дорогостоящие, специфическое применение
Если условия агрессивны (влага, соли, химикаты) — предпочтительна нержавейка или алюминий, даже несмотря на высокую стоимость.
Шаг 4: Рассчитайте сечение, толщину стенки и длину трубы
- Определите требуемую нагрузку на погонный метр или точки опоры.
- Подберите размер трубы (высоту, ширину) и толщину стенки, соответствующую расчётной нагрузке.
- Используйте справочные таблицы по моменту инерции, пределу прочности, изгибу.
Для несущих конструкций важно обеспечить достаточную жёсткость и минимальный прогиб. Для второстепенных — можно ориентироваться на визуальную устойчивость и удобства монтажа.
Шаг 5: Выберите способ обработки и защиту
- Для чёрной стали — покраска, оцинковка, порошковое покрытие.
- Для нержавеющей — возможна полировка, матирование.
- Для алюминия — анодирование или порошковая окраска.
Защита важна не только для внешнего вида, но и для долговечности конструкции.
Шаг 6: Оцените возможность сварки, резки, сборки
- Чёрная и нержавеющая сталь хорошо свариваются.
- Алюминий требует особого оборудования.
- Медь и латунь — сложнее в соединении, чаще используются с фитингами или пайкой.
От этого зависит удобство монтажа и стоимость работ.
Шаг 7: Сравните доступность и цену выбранного варианта
- Уточните наличие нужного профиля, длины, материала на складе поставщика.
- Сравните стоимость не только материала, но и обработки, доставки, монтажа.
- Учитывайте остатки, допуски и кратность длины для оптимизации отходов.
Шаг 8: Примите итоговое решение и закажите трубу
Как выбрать трубы под конкретное применение?
Профильные трубы для забора
Размеры сечения трубы
Размер сечения — основа обеспечения прочности и устойчивости забора.
- Для столбов забора:
- Легкие заборы (сетка-рабица, легкий профнастил, деревянный штакетник): Подойдут трубы с сечением 40x40 мм, 50x50 мм или 60x40 мм. Этого будет достаточно для небольшой ветровой нагрузки и веса обшивки.
- Средние заборы (профнастил, металлический штакетник, не тяжелые деревянные заборы): Рекомендуется использовать трубы 60x60 мм, 80x60 мм или 80x40 мм. Они обеспечат необходимую жесткость и устойчивость к средним ветровым нагрузкам.

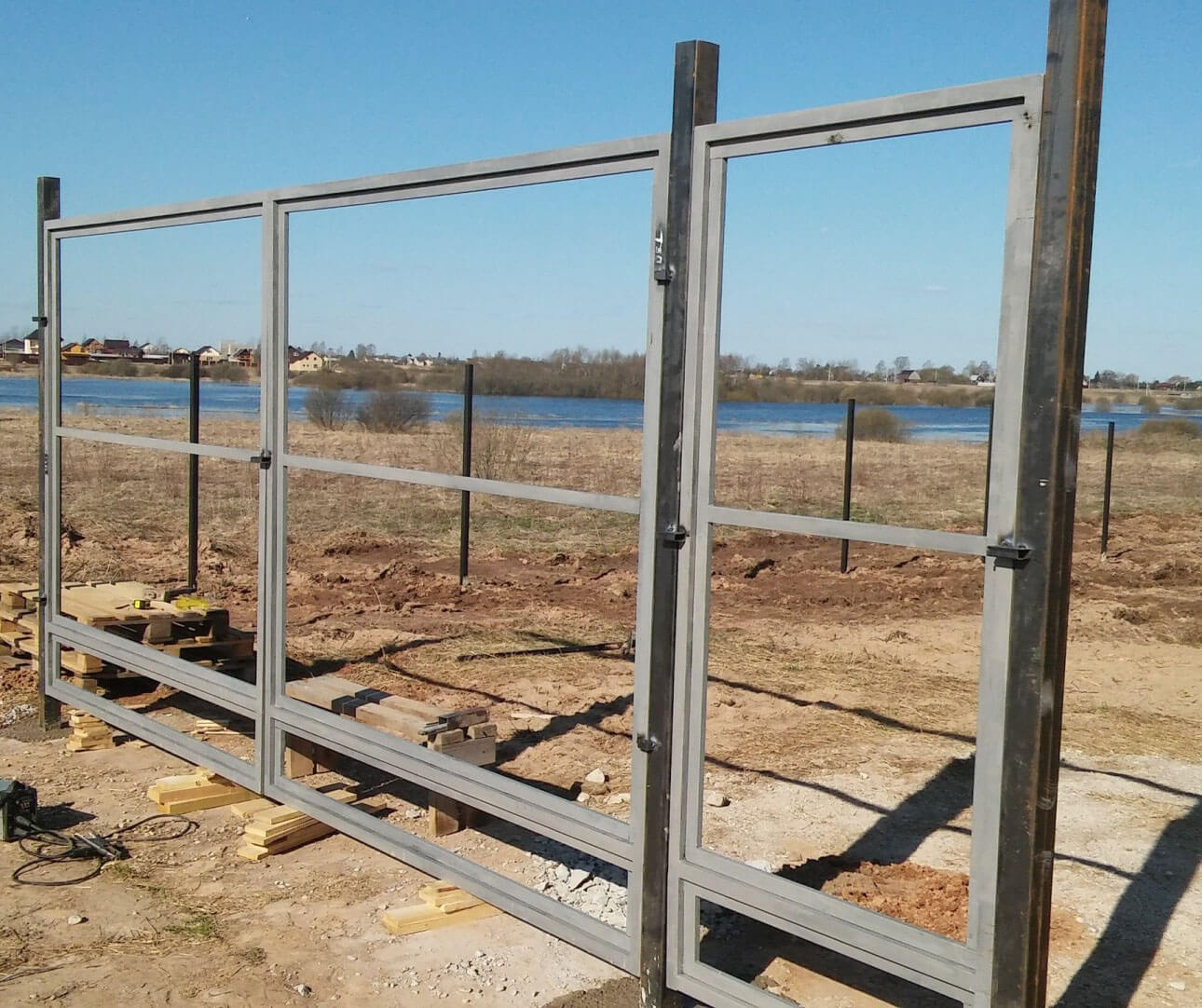

- Ворота и калитки — здесь требуются более прочные трубы, так как они несут дополнительную динамическую нагрузку. Для каркаса ворот и калиток обычно используют трубы 60x40 мм, 60x60 мм или 80x40 мм.
- Для поперечных лаг (перемычек между столбами):
- Наиболее распространенные размеры для лаг: 20x40 мм, 25x40 мм, 25x50 мм или 30x20 мм.
- Выбор зависит от веса обшивки и расстояния между столбами. Чем больше пролет между столбами и тяжелее обшивка, тем большее сечение лаг потребуется.
- Обычно лаги устанавливаются в 2 или 3 ряда. Для забора высотой до 2 метров, как правило, достаточно двух лаг. Для более высоких заборов (более 2 метров) или тяжелых обшивок рекомендуется использовать три лаги.
Толщина стенки трубы
Толщина стенки напрямую влияет на прочность и долговечность трубы.
- Для столбов:
- 2 мм — минимальная толщина для легких заборов.
- 3 мм — оптимальная толщина для большинства заборов средней тяжести. Обеспечивает хорошую прочность и долговечность.
- 4 мм и более — используется для тяжелых и высоких заборов, а также для ворот и калиток, где требуется максимальная прочность.
- Для поперечных лаг:
- 1,5 мм — допустимо для очень легких обшивок и небольших пролетов.
- 2 мм — рекомендуемая толщина для большинства типов обшивки и пролетов. Обеспечивает достаточную жесткость.
Длина труб
Стандартная длина профильных труб обычно составляет 6 метров. Это удобно для транспортировки и минимизации отходов при резке. Учитывайте необходимую длину столбов (глубина заглубления в грунт + высота над землей) и пролеты между ними при расчете общего количества труб.
Марка стали
Для заборов обычно используют углеродистые стали марок Ст3СП, Ст3ПС, 09Г2С.
- Ст3СП/ПС — наиболее распространенные и доступные стали, подходят для большинства климатических условий.
- 09Г2С — низколегированная сталь с повышенной прочностью и морозостойкостью, рекомендуется для регионов с суровым климатом или для конструкций, требующих повышенной надежности.
Расчет количества труб
Для точного расчета количества труб необходимо знать:
- Периметр забора: Общая длина будущего забора.
- Высота забора: Определяет длину столбов над землей.
- Расстояние между столбами: Рекомендуемое расстояние 2.5—3 метра. Чем меньше расстояние, тем прочнее конструкция, но тем больше потребуется столбов.
- Глубина заглубления столбов: Минимум 1/3 от высоты столба над землей, но не менее 1.2—1.5 метра в регионах с глубоким промерзанием грунта.
Пример расчета:
- Количество столбов: (Периметр / Расстояние между столбами) + 1
- Общая длина столбов: Количество столбов х (Высота забора + Глубина заглубления)
- Количество лаг: (Количество столбов – 1) х Количество рядов лаг х Длина пролета. Затем округлить до целых труб стандартной длины (например, 6 метров).
- Монтаж забора из металлического штакетника — пошаговая инструкция
- Установка забора из профнастила — пошаговая инструкция
- Монтаж забора из сетки рабица — пошаговая инструкция

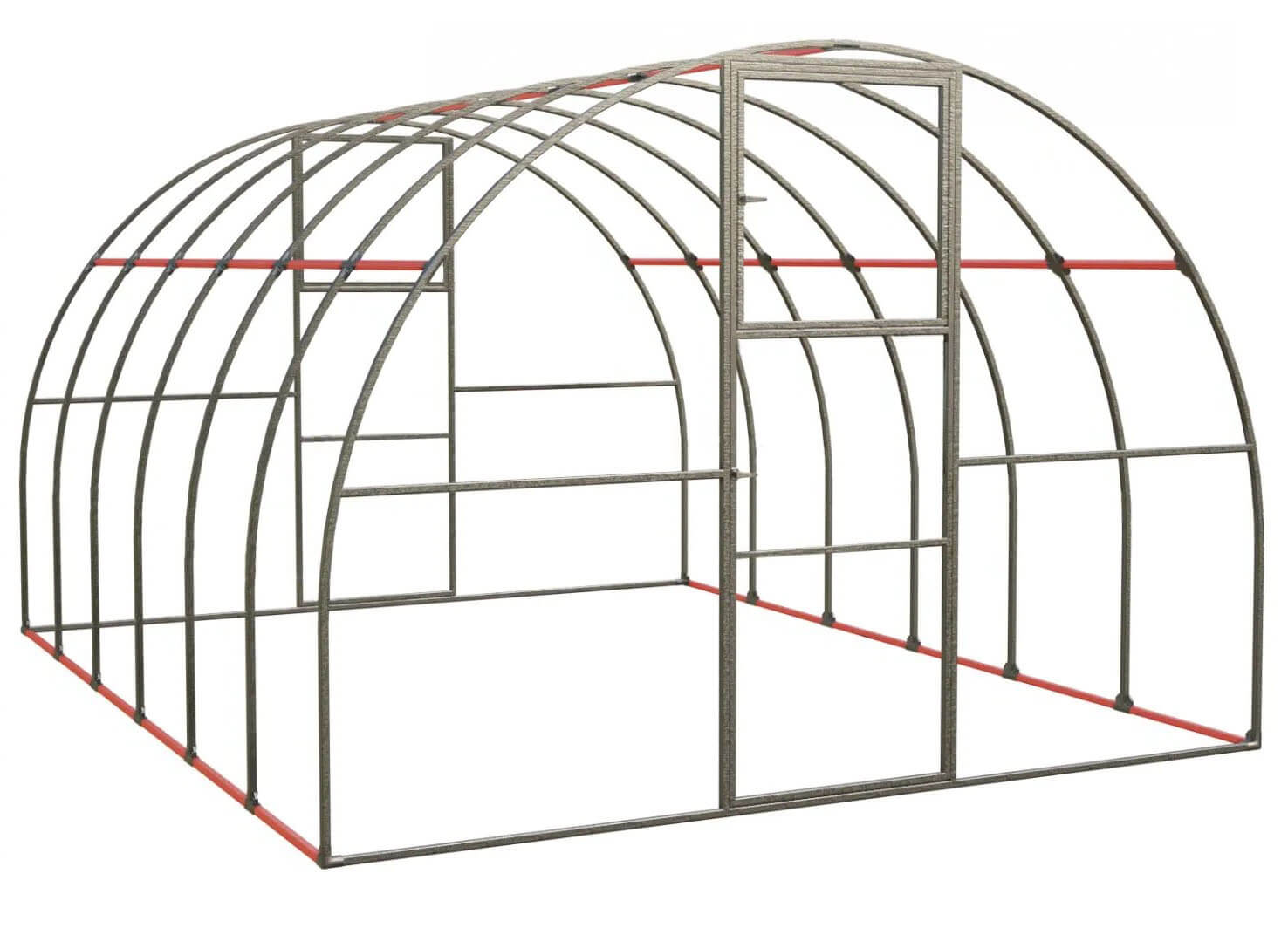

Профильные трубы для теплицы
При выборе труб для каркаса теплицы необходимо учитывать:
Размеры сечения (профиля)
Размер сечения – это главный показатель, определяющий несущую способность каркаса.
- Для дуг (основных несущих элементов) и стоек:
- 20x20 мм — минимальный размер, подходит для небольших теплиц (до 4—6 метров длиной, до 2.5 метров шириной) в регионах с минимальными снеговыми нагрузками и слабыми ветрами. Требует частой установки дуг (каждые 0.5—0.7 метра) и наличия усилителей.
- 25x25 мм — самый распространенный и оптимальный вариант для большинства стандартных теплиц (длиной до 8—10 метров, шириной до 3-3.5 метров). Обеспечивает хорошую прочность при шаге дуг 0.7—1 метр.
- 30x30 мм — рекомендуется для больших теплиц (от 10 метров длиной, шириной более 3.5 метров), для регионов с высокими снеговыми нагрузками (более 100 кг/м²) и сильными ветрами. Позволяет увеличить шаг между дугами до 1—1.2 метра.
- 40x20 мм (прямоугольная) — за счет большей ширины в одном направлении (40 мм), она может быть более устойчива к изгибу в этом направлении, что полезно для дуг, которые испытывают основную нагрузку по вертикали. Используется так же, как и 25x25 мм или 30x30 мм в зависимости от толщины стенки и типа конструкции.
- 40x40 мм и более — используются для очень больших промышленных теплиц или для опорных конструкций, где требуется максимальная прочность.
- Для горизонтальных стяжек (прогонов):
- 20x20 мм — достаточно для большинства теплиц. Используется для соединения дуг и придания жесткости каркасу.
- 25x25 мм — для больших или усиленных теплиц, где требуется дополнительная жесткость.
Толщина стенки трубы
Толщина стенки напрямую влияет на прочность, жесткость и, что самое главное, долговечность каркаса.
- 1.0—1.2 мм — минимальная толщина. Не рекомендуется для регионов со снегом и сильными ветрами. Подходит только для временных, легких теплиц или парников, где не предполагается значительная нагрузка. Трубы с такой толщиной легко деформируются при монтаже и эксплуатации.
- 1.5 мм — это пограничное значение. Применяется для теплиц средних размеров в регионах с умеренными нагрузками. Допускается, если шаг дуг небольшой (0.5 м) и есть много поперечных стяжек.
- 2.0 мм — оптимальная и рекомендуемая толщина стенки для большинства теплиц. Обеспечивает высокую надежность, устойчивость к снеговым и ветровым нагрузкам, а также долгий срок службы (15—20 лет и более при должном уходе). Трубы с такой толщиной хорошо гнутся (с помощью трубогиба) и свариваются.
- 2.5 мм и более — используются для очень больших, промышленных теплиц или в регионах с экстремально высокими нагрузками (например, северные районы). Это обеспечивает максимальную прочность, но увеличивает вес и стоимость конструкции.
Никогда не экономьте на толщине стенки. Тонкостенные трубы могут обрушиться под тяжестью снега или деформироваться от сильного ветра, что приведет к повреждению растений и необходимости полной замены каркаса.
Для долговечных теплиц оптимальным выбором являются оцинкованные трубы (желательно горячего цинкования). Если бюджет ограничен, то можно использовать черный металл, но с обязательной и тщательной многослойной покраской.
Расчет количества труб
Для расчета необходимо знать:
- Размеры теплицы: Длина, ширина, высота.
- Форма теплицы: Арочная, скатная, прямостенная и т.д. (определяет длину дуг/стоек).
- Шаг установки дуг/стоек: Определяется исходя из снеговых нагрузок, ширины теплицы и толщины стенки трубы (см. выше). Чем меньше шаг, тем прочнее каркас.
- Количество горизонтальных стяжек (прогонов): Обычно от 3 до 7 в зависимости от ширины теплицы.
Пример (арочная теплица 3х6 метров, шаг дуг 1 метр, 5 прогонов):
- Количество дуг: 6 м (длина) / 1 м (шаг) + 1 = 7 дуг.
- Длина одной дуги: Зависит от ширины и высоты теплицы. Для теплицы 3х2 м (ширина/высота) обычно требуется около 5.5—6 метров профиля на одну дугу (лучше использовать онлайн-калькуляторы для точного расчета длины дуги).
- Общая длина на дуги: 7 дуг х ~6 м/дуга = 42 метра.
- Количество прогонов: 5 прогонов х 6 м/прогон = 30 метров.
- Торцевые элементы: Стойки, перемычки для дверей и форточек. Примерно 10—15 метров на каждый торец (зависит от конструкции дверей/форточек).
- Итого: Суммировать все длины и при необходимости округлить до стандартной длины труб (обычно 6 метров). Добавить 10—15% запаса на отходы и ошибки.
Как согнуть металлическую трубу?
Профильные трубы для навеса или козырька
При выборе труб для каркаса навеса или козырька необходимо учитывать:
Размеры сечения (профиля)
Размер сечения профильной трубы – основной параметр, определяющий несущую способность элементов каркаса.
- Для несущих стоек (опор) навеса:
- Небольшие козырьки или легкие навесы (над входом, балконом, шириной до 1.5—2 м): Можно использовать трубы 40x40 мм, 50x50 мм или 60x40 мм.
- Навесы средней площади (для автомобиля, террасы, до 4—6 м шириной): Рекомендуется применять трубы 60x60 мм, 80x60 мм или 80x80 мм. Эти размеры обеспечат необходимую устойчивость к снеговым и ветровым нагрузкам.
- Большие и длинные навесы (для нескольких автомобилей, промышленные): Потребуются более мощные профили — 100x100 мм, 120x80 мм или 120x120 мм.
- Важно: Чем больше площадь навеса, предполагаемая нагрузка (особенно снеговая) и высота стоек, тем больше должно быть сечение.
- Для прогонов (поперечных и продольных балок, связывающих стойки и держащих кровлю):
- Для козырьков и небольших навесов: Подойдут трубы 20x40 мм, 25x50 мм или 30x30 мм.
- Для навесов среднего размера: Рекомендуются 40x40 мм, 40x60 мм или 50x50 мм. Выбор зависит от длины пролета между опорами и веса кровельного материала.
- Для больших навесов: Могут потребоваться 60x40 мм, 60x60 мм или 80x40 мм.
- Принцип: Чем больше расстояние между опорами (пролет) и тяжелее кровельный материал, тем больше должно быть сечение прогонов.
- Для обрешетки (для крепления кровельного материала, если он требует опоры по всей площади, например, сотовый поликарбонат):
- Минимальные размеры: 20x20 мм, 20x30 мм или 25x25 мм.
- Расстояние между элементами обрешетки определяется типом и толщиной кровельного материала. Например, для поликарбоната обычно шаг составляет 0.7—1 метр.
Толщина стенки трубы
Для легких козырьков и небольших навесов (где нет высоких снеговых нагрузок): 2 мм — минимальная толщина. Подойдет для элементов, которые не несут основной нагрузки.
Для большинства навесов среднего размера (для автомобиля, террасы): 3 мм — оптимальная и рекомендуемая толщина для стоек и прогонов. Обеспечивает необходимую прочность и устойчивость к снеговым (особенно в снежных регионах) и ветровым нагрузкам, а также хорошую жесткость для предотвращения провисания.
Для больших навесов, а также в регионах с экстремальными снеговыми/ветровыми нагрузками: 4 мм и более — используется для несущих элементов, где требуется максимальная прочность и жесткость.
Расчет количества труб
Для точного расчета необходимо разработать чертеж или эскиз навеса/козырька с указанием всех размеров:
- Габариты навеса/козырька: Длина, ширина, высота.
- Форма кровли: Односкатная, двускатная, арочная, сложная.
- Шаг установки несущих стоек: Определяется исходя из размеров навеса, типа кровли и нагрузок. Чем меньше шаг, тем прочнее конструкция.
- Длина и количество прогонов: Зависит от формы и площади кровли.
- Количество элементов обрешетки: Если требуется.
Пример (навес для автомобиля 4х6 метров, 4 стойки, двускатный, 3 продольных и 5 поперечных прогонов):
- Стойки: 4 шт. х высота (например, 2.5 — 3 м). Итого 10 — 12 метров.
- Продольные прогоны: 3 шт. х 6 м = 18 метров.
- Поперечные прогоны (стропила): Например, 5 пар стропил (по 2 на каждый скат). Длина стропила зависит от ширины навеса и угла наклона. Для 4 м ширины, например, по 2.5 м на скат. Итого 10 шт. х 2.5 м = 25 метров.
- Общая длина: Суммируйте все длины и при необходимости округлите до целых труб стандартной длины (обычно 6 метров). Рекомендуется добавить 10 — 15% запаса на отходы, ошибки и возможные усиления.
Дополнительные советы
- Для сложных или больших навесов рекомендуется обратиться к специалистам для расчета нагрузок и проектирования.
- Для стоек навеса обязательно нужен надежный фундамент (бетонирование, свайный) для предотвращения проседания и опрокидывания конструкции.
- Если козырек или навес крепится к стене здания, используйте надежные анкерные болты или химические анкера.
- Обязательно предусмотрите достаточный уклон кровли для эффективного отвода воды и схода снега.
- Водоотвод: Продумайте систему водоотвода (желоба, водосточные трубы), чтобы вода не стекала по стенам или на проезжую часть.
Профильные трубы для ворот
При выборе труб для каркаса ворот необходимо учитывать следующие факторы:
Тип ворот (распашные или откатные)
Распашные ворота: Состоят из одной или двух створок, которые открываются внутрь или наружу.
- Нагрузка: Основная нагрузка приходится на петли и вертикальные стойки каркаса, а также на створки, которые подвергаются изгибу от ветра и веса обшивки.
- Требования к трубам: Несущие рамы створок должны быть достаточно жесткими, чтобы не провисать и не деформироваться со временем.
Откатные ворота: Состоят из одной створки, которая перемещается вдоль забора по роликовым опорам.
- Нагрузка: Здесь критически важна жесткость и прочность нижней балки (направляющей), на которую приходится основной вес створки. Также важна жесткость всей рамы створки, чтобы избежать провисания.
- Требования к трубам: Особое внимание уделяется профилю для несущей балки, а также жесткости всей рамы створки для равномерного распределения веса.
Размеры сечения (профиля)
Размер сечения профильной трубы – основной параметр, определяющий жесткость и прочность каркаса ворот.
- Для несущих стоек (столбов) ворот (как для распашных, так и для откатных):
- Для легких ворот (сетка, легкий профнастил) и калиток: Подойдут трубы 60x60 мм, 80x60 мм или 80x80 мм.
- Для стандартных ворот (профнастил, металлический штакетник) до 4—5 м шириной: Рекомендуются трубы 80x80 мм, 100x80 мм или 100x100 мм. Они обеспечат достаточную жесткость и устойчивость к ветровым нагрузкам и весу створок.
- Для тяжелых и широких ворот (ковка, дерево, сплошная обшивка более 5 м шириной): Потребуются более мощные профили — 120x120 мм, 140x100 мм или 140x140 мм.
- Важно: Столбы должны быть надежно забетонированы на достаточную глубину, чтобы выдерживать вес ворот и ветровую нагрузку.
- Для каркаса створки ворот (основная рама):
- Для калиток и очень легких ворот: Можно использовать трубы 40x40 мм, 50x30 мм или 50x40 мм.
- Для стандартных ворот (профнастил, штакетник): Оптимальный выбор – 60x40 мм или 60x60 мм. Это обеспечит хорошую жесткость и предотвратит провисание створок.
- Для тяжелых или очень широких ворот (ковка, дерево, сплошная обшивка более 4 м): Рекомендуется использовать 80x40 мм, 80x60 мм или 80x80 мм. Эти размеры обеспечат максимальную жесткость и устойчивость к деформациям.
- Для внутренних элементов каркаса (ребра жесткости, укосины, усиливающие элементы):
- Как правило, используют трубы меньшего сечения, чем для основной рамы, например: 20x40 мм, 25x25 мм или 30x20 мм.
- Эти элементы играют ключевую роль в предотвращении «скручивания» и «провисания» створки. Их расположение и количество зависят от типа обшивки и размеров ворот.
- Для несущей балки откатных ворот (для консольных систем):
- Это специализированный профиль (может быть как прямоугольным, так и иметь специальное сечение под ролики), который подбирается в зависимости от веса створки ворот и ширины проема. Он является частью комплекта фурнитуры для откатных ворот.
- Примерные размеры (для прямоугольного профиля): 60x40 мм, 80x40 мм, 100x50 мм или даже 120x60 мм для очень тяжелых ворот. Толщина стенки здесь крайне важна (от 3—4 мм и более).
Толщина стенки трубы
Толщина стенки напрямую влияет на прочность, жесткость, сопротивление деформациям и долговечность каркаса ворот.
- Для каркаса створок ворот (основная рама):
- 2 мм — минимальная толщина для легких калиток или очень легких ворот. Не рекомендуется для массивных или часто используемых ворот.
- 3 мм — оптимальная и рекомендуемая толщина для большинства типов ворот (профнастил, евроштакетник). Обеспечивает необходимую прочность, жесткость и устойчивость к ветровым нагрузкам и деформациям.
- 4 мм и более — используется для очень тяжелых ворот (ковка, дерево, сплошная обшивка) или ворот с высокой интенсивностью использования, где требуется максимальная прочность и долговечность.
- Для несущих столбов:
- 3 мм — минимальная толщина.
- 4—5 мм и более — рекомендуется для обеспечения максимальной устойчивости столбов к нагрузкам от ворот.
Важно: Заниженная толщина стенки приводит к провисанию створок, деформации каркаса, преждевременному износу петель/роликов и общей ненадежности конструкции.
Расчет количества труб
Для точного расчета необходимо иметь чертеж или эскиз ворот с указанием всех размеров:
- Ширина и высота ворот/калитки.
- Количество створок.
- Тип обшивки (влияет на вес и необходимость дополнительных ребер жесткости).
- Конструкция каркаса (наличие укосин, внутренних перемычек).
Пример (распашные ворота 4 м шириной (2 створки по 2 м), 2 м высотой, с профнастилом):
- Несущие столбы: 2 шт. х (2 м высота над землей + 1.2—1.5 м заглубление) = ~7—8 метров. (Сечение 80x80 мм или 100x100 мм, стенка 3—4 мм)
- Каркас каждой створки: 2 шт. х (2 м (вертикаль) + 2 м (горизонталь) х 2 = 8 метров на створку). Итого 16 метров на обе створки. (Сечение 60x40 мм или 60x60 мм, стенка 3 мм)
- Внутренние элементы жесткости (укосины, поперечины): На каждую створку минимум 1—2 поперечины и 1—2 укосины. Примерно 2 м (поперечина) + 2.5 м (укосина) = 4.5 м на створку. Итого 9 метров. (Сечение 20x40 мм или 25x25 мм, стенка 2 мм)
- Общая длина: Суммируйте все длины и при необходимости округлите до целых труб стандартной длины (обычно 6 метров). Рекомендуется добавить 10-15% запаса на отходы и возможные усиления.
Профильные трубы для калитки
При выборе труб для каркаса калитки необходимо учитывать следующие факторы:
Размеры сечения (профиля)
Размер сечения профильной трубы – основной параметр, определяющий жёсткость и прочность каркаса калитки.
- Для несущих столбов (опор) калитки:
- Для стандартных калиток (1—1.2 м шириной, 1.5—2 м высотой) и лёгкой обшивки (профнастил, сетка): Подойдут трубы 60x60 мм или 80x60 мм.
- Для калиток с тяжёлой обшивкой (дерево, ковка) или очень широких/высоких калиток: Рекомендуется использовать трубы 80x80 мм или 100x80 мм.
- Важно: Столбы должны быть надёжно забетонированы на достаточную глубину, чтобы выдерживать вес калитки и ветровую нагрузку.
- Для каркаса полотна калитки (основная рама):
- Это самая важная часть, которая непосредственно несёт обшивку и подвергается нагрузкам.
- Для стандартных калиток с профнастилом, штакетником, сеткой: Оптимальный выбор — 40x40 мм или 50x30 мм. Это обеспечит хорошую жёсткость и предотвратит провисание полотна.
- Для тяжёлых калиток (ковка, дерево, сплошная обшивка) или калиток с высокой интенсивностью использования: Рекомендуется использовать 50x50 мм или 60x40 мм.
- Принцип: Чем шире и выше калитка, а также чем тяжелее её обшивка, тем больше должно быть сечение основной рамы.
- Для внутренних элементов каркаса (рёбра жёсткости, укосины, усиливающие элементы):
- Как правило, используют трубы меньшего сечения, чем для основной рамы, например: 20x20 мм, 20x30 мм или 25x25 мм.
- Эти элементы играют ключевую роль в предотвращении «скручивания» и «провисания» полотна калитки. Их расположение и количество зависят от типа обшивки и размеров калитки. Обязательно нужно предусмотреть горизонтальные перемычки под замок и ручку.
Толщина стенки трубы
Толщина стенки напрямую влияет на прочность, жёсткость, сопротивление деформациям и долговечность каркаса калитки.
- Для каркаса полотна калитки (основная рама):
- 1.5 мм — минимальная толщина для очень лёгких и небольших калиток (например, обшитых сеткой-рабицей). Не рекомендуется для калиток с высокой нагрузкой или частого использования.
- 2 мм — оптимальная и рекомендуемая толщина для большинства типов калиток (профнастил, штакетник). Обеспечивает необходимую прочность, жёсткость и устойчивость к ветровым нагрузкам и деформациям.
- 3 мм и более — используется для тяжёлых калиток (ковка, дерево, сплошная обшивка) или калиток с высокой интенсивностью использования, где требуется максимальная прочность и долговечность.
- Для несущих столбов:
- 3 мм — рекомендуемая толщина для обеспечения достаточной жёсткости столба под нагрузкой калитки.
- 4 мм и более — для тяжёлых или очень широких калиток, где столбы несут повышенную нагрузку.
Расчёт количества труб
Для точного расчёта необходимо иметь чертёж или эскиз калитки с указанием всех размеров:
- Ширина и высота калитки.
- Тип обшивки (влияет на вес и необходимость дополнительных рёбер жёсткости).
- Конструкция каркаса (наличие укосин, внутренних перемычек).
Пример (калитка 1 м шириной, 2 м высотой, с профнастилом):
- Несущие столбы: 2 шт. х (2 м высота над землёй + 1.2—1.5 м заглубление) = ~6.4—7 метров. (Сечение 60x60 мм или 80x60 мм, стенка 3 мм).
- Каркас полотна калитки (основная рама): 2 м (вертикаль) х 2 + 1 м (горизонталь) х 2 = 6 метров. (Сечение 40x40 мм или 50x30 мм, стенка 2 мм).
- Внутренние элементы жёсткости (поперечины, укосины): Например, 2 поперечины по 1 м + 1 укосина (примерно 1.5 м) = 3.5 метра. (Сечение 20x20 мм или 20x30 мм, стенка 1.5—2 мм).
- Общая длина: Суммируйте все длины и при необходимости округлите до целых труб стандартной длины (обычно 6 метров). Рекомендуется добавить 10-15% запаса на отходы и возможные усиления.
Профильные трубы для каркасов
При выборе профильных труб для каркаса необходимо обратить внимание на следующие характеристики:
Назначение и тип каркаса
Это самый важный фактор, так как он определяет все остальные параметры. Каркасы могут быть:
- Лёгкие бытовые: — стеллажи, верстаки, полки, небольшие теплицы, парники, грядки. Здесь нагрузки минимальны.
- Средние бытовые/полупромышленные — заборы, ворота, калитки, навесы, небольшие гаражи, каркасы для хозблоков, беседки. Здесь уже нужно учитывать снеговые, ветровые нагрузки и вес обшивки.
- Тяжёлые/промышленные — крупные ангары, склады, фермы для больших пролётов, несущие конструкции зданий. Здесь требуются сложные инженерные расчёты.
Размеры сечения (профиля)
Размер сечения профильной трубы играет решающую роль в обеспечении прочности и устойчивости каркаса.
- Для лёгких бытовых конструкций (небольшие стеллажи, парники): Подойдут 20x20 мм, 25x25 мм, 30x20 мм.
- Для каркасов заборов, небольших теплиц, беседок, лёгких навесов: Обычно используют 40x40 мм, 50x30 мм, 50x50 мм, 60x40 мм.
- Для каркасов ворот, средних навесов, гаражей, несущих элементов: Рекомендуются 60x60 мм, 80x40 мм, 80x60 мм, 80x80 мм.
- Для больших пролётов, тяжёлых нагрузок, ферм, крупных несущих конструкций: Могут потребоваться 100x100 мм, 120x80 мм, 140x100 мм и более.
Принцип: Чем больше предполагаемая нагрузка (снеговая, ветровая, вес собственной конструкции, вес содержимого) и чем больше пролёты между опорами, тем большее сечение трубы необходимо.
Толщина стенки трубы
Толщина стенки напрямую влияет на прочность, жёсткость и долговечность трубы.
- 1.5 мм — минимальная толщина. Подходит только для очень лёгких конструкций, не подверженных значительным нагрузкам и агрессивной среде.
- 2 мм — оптимальная толщина для большинства бытовых каркасов (заборы, небольшие теплицы, обрешётка навесов). Обеспечивает достаточную прочность.
- 3 мм — рекомендуемая толщина для большинства ответственных каркасов (несущие стойки заборов, каркасы ворот, основные прогоны навесов, элементы, подверженные значительным нагрузкам). Обеспечивает высокую надёжность и долговечность.
- 4 мм и более — используется для несущих элементов тяжёлых конструкций, в регионах с очень высокими снеговыми или ветровыми нагрузками, а также для элементов, подверженных интенсивным механическим воздействиям.
Расчёт количества труб
Для точного расчёта необходимо разработать чертёж или эскиз будущего каркаса с указанием всех размеров, пролётов, узлов.
- Определите общую длину каждого типа используемого профиля (например, для стоек, балок, рёбер жёсткости).
- Учитывайте стандартную длину поставляемых труб (обычно 6 метров).
- Добавьте 10 — 15% запаса на резку, отходы, возможные ошибки или усиления.
- Для сложных каркасов (например, для ферм) могут потребоваться инженерные расчёты на прочность и устойчивость.
Дополнительные советы
- Снеговые и ветровые нагрузки: Для каркасов, подверженных атмосферным воздействиям (навесы, теплицы, гаражи), обязательно учитывайте нормативные снеговые и ветровые нагрузки для вашего региона. Эти данные можно найти в строительных нормах или на специализированных картах.
- Способ соединения: Определите, будете ли вы сваривать элементы каркаса или использовать болтовые соединения. Это может повлиять на выбор типа и толщины труб (например, для болтовых соединений иногда требуется усиление в местах крепления).
- Фундамент и крепление: Продумайте, как каркас будет крепиться к земле или другим конструкциям. Несущие стойки должны иметь надёжный фундамент (бетонирование, свайный).
- Гибка труб: Если проект требует гнутых элементов (например, для арочного навеса), убедитесь, что выбранные трубы подходят для гибки (обычно 2 мм толщины хорошо гнутся, более толстые требуют мощного трубогиба).
Профильные трубы для мебели
Выбор профильных труб для мебели сильно зависит от её типа, назначения и предполагаемых нагрузок.
Назначение и тип мебели
Это самый важный фактор, так как он определяет все остальные параметры.
- Лёгкая мебель (декор, подставки, стеллажи для книг, журнальные столики): Не предполагает больших нагрузок. Основные критерии — эстетика и минимальный вес.
- Мебель средней нагрузки (стулья, табуреты, обеденные столы, письменные столы, небольшие консоли): Должна выдерживать сосредоточенные и распределённые нагрузки. Требуется баланс между прочностью и весом.
- Тяжёлая мебель (кровати, крупные полки для тяжёлых предметов, промышленные верстаки, каркасы для торгового оборудования): Нужна максимальная прочность и устойчивость к деформациям.
Размеры сечения (профиля)
Размер сечения профильной трубы определяет её несущую способность и внешний вид.
- Для лёгкой мебели и декоративных элементов (журнальные столики, подставки под цветы, небольшие полки): Подойдут 15x15 мм, 20x20 мм, 25x25 мм или 30x15 мм. Эти размеры обеспечат лёгкость конструкции и минималистичный вид.
- Для мебели средней нагрузки (стулья, табуреты, обеденные и письменные столы, небольшие стеллажи): Оптимальный выбор: 25x25 мм, 30x30 мм, 40x20 мм, 40x25 мм. Эти размеры обеспечат необходимую жёсткость и прочность для повседневного использования.
- Для тяжёлой мебели и несущих каркасов (кровати, крупные стеллажи, промышленные столы, верстаки): Рекомендуются: 40x40 мм, 50x25 мм, 50x50 мм, 60x30 мм. Эти размеры гарантируют высокую несущую способность и устойчивость к деформациям под значительными нагрузками.
Принцип: Чем больше предполагаемая нагрузка на мебель и чем крупнее сама конструкция, тем больше должно быть сечение трубы.
Толщина стенки трубы
Толщина стенки напрямую влияет на прочность, жёсткость, сопротивление деформациям и долговечность изделия.
- 1.2—1.5 мм — минимальная толщина. Подходит для лёгких декоративных элементов, где нет значительных нагрузок. Однако такие трубы менее устойчивы к случайным вмятинам и деформациям.
- 2 мм — оптимальная и наиболее распространённая толщина стенки для большинства видов мебели. Обеспечивает хороший баланс между прочностью, весом и простотой обработки (сварка, гибка).
- 3 мм — рекомендуется для мебели, которая будет подвергаться высоким нагрузкам (например, каркасы кроватей, крупные верстаки, тяжёлые стеллажи). Такие трубы обеспечивают максимальную прочность и долговечность.
Важно: Не стоит экономить на толщине стенки. Тонкостенные трубы могут прогибаться, деформироваться или разрушаться со временем, особенно при ударных нагрузках или неправильной эксплуатации.
Расчёт количества труб
Для точного расчёта необходимо разработать детальный чертёж или эскиз мебели с указанием всех размеров каждого элемента.
- Определите общую длину каждого типа используемого профиля (например, для ножек, царги, рёбер жёсткости).
- Учитывайте стандартную длину поставляемых труб (обычно 6 метров).
- Добавьте 10 — 15% запаса на резку, отходы и возможные ошибки.
