При подборе любого вида металлопроката, включая профильные трубы, важно учитывать шесть основных групп характеристик:
- Химические — определяют состав, коррозионную стойкость и свариваемость стали.
- Физические — отвечают за плотность, теплопроводность, температурные деформации.
- Механические — характеризуют прочность, жёсткость, сопротивление нагрузкам и ударам.
- Технологические — отражают удобство обработки, гибки, резки и сварки.
- Эксплуатационные — описывают поведение в реальных условиях: износ, усталость, устойчивость к внешней среде.
- Технические — включают геометрию, допуски, длину, маркировку и стандарты.
Комплексный учёт этих характеристик позволяет подобрать надёжный и эффективный материал для конкретного применения.
- Химические характеристики
- Физические характеристики
- Технические характеристики
- Технологические характеристики
- Эксплуатационные характеристики
- Механические характеристики
- Использование профильных труб в конструкциях
- Нагрузки, испытываемые профильными трубами
- Примеры расчетов
- Итоговый пошаговый алгоритм выбора профильной трубы
Химические характеристики
Химический состав стали, содержание углерода (C), легирующих элементов: хром (Cr), никель (Ni), марганец (Mg), кремний (Si), молибден (Mo), ванадий (V) и т.д.) и примесей напрямую влияет на прочность и определяет базовые характеристики материала: коррозионную стойкость, устойчивость к температурным и агрессивным средам, а также влияет на механические свойства при термообработке.
Разные марки стали разработаны для различных условий эксплуатации и нагрузок.
- Выбор марки стали профильной трубы определяет ее несущую способность (способность выдерживать статические и динамические нагрузки), долговечность конструкции, а также возможность ее соединения с другими элементами (например, свариваемость).
- Для конструкций, эксплуатируемых в агрессивных средах (например, высокая влажность, химические вещества), необходимо выбирать профильные трубы из сталей с повышенной коррозионной стойкостью (например, нержавеющие стали или углеродистые стали с защитными покрытиями (оцинкованные)).
- Содержание углерода влияет на пластичность трубы, что важно при ее гибке или формовке в процессе изготовления сложных конструкций.
- Легирующие элементы могут повысить прочность трубы при сохранении приемлемой пластичности, что позволяет использовать более тонкостенные трубы при той же несущей способности, снижая вес конструкции.
Таблица. Марки сталей, используемые при изготовлении профильных труб
Марка стали | Основные характеристики и применение |
Углеродистые стали обыкновенного качества (ГОСТ 380-2005) | |
Ст2пс/кп | Низкая прочность, хорошая свариваемость, применяется в ненагруженных конструкциях. |
Ст3пс/кп | Повышенная прочность по сравнению со Ст2, хорошая свариваемость, широкое применение в строительных конструкциях, ограждениях, мебели. |
Качественные углеродистые стали (ГОСТ 1050-2013) | |
Ст10 | Хорошая пластичность, применяется в гнутых элементах, деталях невысокой прочности. |
Ст20 | Повышенная прочность по сравнению со Ст10, хорошая свариваемость, применяется в различных металлоконструкциях, деталях машин. |
Низколегированные стали (ГОСТ 19281-2014) | |
09Г2С | Высокая прочность, хорошая свариваемость, устойчивость к низким температурам, широко применяется в ответственных строительных конструкциях, мостах, каркасах зданий. |
17Г1С | Повышенная прочность и хладостойкость по сравнению с углеродистыми сталями, применяется в сварных металлоконструкциях, работающих при статических и динамических нагрузках. |
Другие стали | |
Нержавеющие стали (AISI 304, 316, 430 и др.) | Высокая коррозионная стойкость, применяются в агрессивных средах, пищевой промышленности, декоративных элементах. |
Оцинкованная сталь | Углеродистая сталь с цинковым покрытием для повышения коррозионной стойкости, применяется в наружных конструкциях, ограждениях. |
Физические характеристики
Физические свойства определяют поведение материала в различных условиях эксплуатации и при технологических процессах (например, сварке, резке, термообработке).
- Плотность стали (ρ ~7,85 г/см³). При больших пролётах и длинных конструкциях собственный вес заметно прибавляет нагрузку на опоры.
- Теплопроводность (λ) и теплоёмкость (c). В трубах теплообменников и системах отопления важны быстрый нагрев/охлаждение, отсутствие локальных перегревов. Для несущих конструкций теплопроводность влияет на температурные деформации (усадки / расширения).
- Коэффициент линейного расширения (α). Сталь α ≈ 11×10⁻⁶ 1/К. При перепадах температуры более ±30 °C на пролётах от 2 м и более нужно закладывать температурные компенсационные швы.
- Магнитные и электрические свойства. В специальных конструкциях (антенны, трансформаторные баки) важна низкая магнитная проницаемость или наоборот.
Технические характеристики
Эта группа характеристик включает в себя геометрические параметры (размеры, форма), точность изготовления (допуски), качество поверхности и соответствие стандартам и нормам.
- Размер сечения (квадрат, прямоугольник, овал и т.д.) и толщина стенки являются основными геометрическими параметрами, определяющими несущую способность, жесткость и вес трубы. Их выбор напрямую зависит от расчетных нагрузок и требований к конструкции.
- Длина трубы важна для оптимизации раскроя и минимизации отходов при монтаже.
- Точность изготовления (допуски по размерам, кривизне и т.д.) влияет на качество сборки конструкции и точность сопряжения элементов. Несоблюдение допусков может привести к проблемам при монтаже и снижению несущей способности.
- Качество поверхности (наличие дефектов, окалины, ржавчины) может влиять на необходимость дополнительной обработки перед использованием (например, зачистка, покраска) и на долговечность конструкции (например, шероховатая поверхность может способствовать развитию коррозии).
- Соответствие стандартам (ГОСТ, EN, ASTM и др.) гарантирует определенный уровень качества и свойств материала, что облегчает проектирование и обеспечивает безопасность конструкции.
Технологические характеристики
Технологические характеристики определяют, насколько хорошо материал поддается различным видам обработки, необходимым для изготовления и монтажа конструкций.
- Свариваемость является критически важной характеристикой, так как большинство металлоконструкций с использованием профильных труб соединяются сваркой. Разные марки стали имеют разную свариваемость, что необходимо учитывать при выборе технологии сварки и квалификации сварщиков.
- Обрабатываемость резанием важна при необходимости механической обработки концов труб, сверлении отверстий и т.д.
- Гибкость (формуемость) определяет возможность придания профильным трубам нужной криволинейной формы.
- Прокаливаемость может быть важна, если требуется термическая обработка сварных швов или отдельных участков трубы для повышения их прочности.
Эксплуатационные характеристики
Эксплуатационные характеристики определяют, как материал будет вести себя в реальных условиях эксплуатации на протяжении всего срока службы конструкции.
- Усталостная прочность. Для циклических нагрузок (мосты, кузова автомобилей, краны) предел усталости может быть в 2–3 раза ниже σт.
- Износостойкость. В трубах конвейерных линий, шламопроводах важна стойкость к абразиву — добавляют карбиды или применяют сталь с повышенной твёрдостью по поверхности.
- Долговечность и коррозия при эксплуатации. В подъёмных механизмах, сельхозтехнике — воздействие влаги, растворов удобрений, солей требует регулярного обслуживания и защитных покрытий.
- Поведение при пожаре. Сталь при +500 °C теряет до 50 % прочности. В несущих конструкциях — обязательная огнезащита (штукатурка, аэрозольные покрытия).
Механические характеристики
Механические свойства определяют несущую способность и прочность металлоконструкций. Они показывают, как материал будет вести себя под нагрузкой.
- Предел прочности и предел текучести определяют максимальные нагрузки, которые труба может выдержать без разрушения или остаточной деформации. Эти параметры являются основой для всех прочностных расчетов.
- Модуль упругости (Юнга) характеризует жесткость материала и определяет величину деформации под нагрузкой. Это важно для обеспечения необходимой жесткости конструкции (например, чтобы избежать чрезмерных прогибов).
- Пластичность (относительное удлинение, относительное сужение) важна для способности материала к деформации без разрушения, что особенно актуально при возникновении внезапных или ударных нагрузок.
- Ударная вязкость характеризует сопротивление материала хрупкому разрушению при ударных нагрузках, что важно для конструкций, эксплуатируемых в условиях возможных ударов или низких температур.
- Твердость может быть важна для профильных труб, подверженных абразивному износу.
- Сопротивление усталости необходимо учитывать для конструкций, подверженных циклическим нагрузкам (например, мосты, краны).
Использование профильных труб в конструкциях
Каркасы зданий и сооружений:
- Промышленные здания и склады. Профильные трубы идеально подходят для создания несущих колонн, ферм перекрытий, подкрановых балок и других элементов каркаса. Их высокая прочность на изгиб и сжатие позволяет выдерживать значительные статические и динамические нагрузки от оборудования, складируемых материалов и собственного веса конструкции.
- Торговые центры и спортивные комплексы. Легкость и прочность профильных труб позволяют создавать большие безопорные пространства, необходимые для таких объектов. Они используются в колоннах, фермах покрытий, связях жесткости.
- Сельскохозяйственные здания (ангары, коровники). Простота монтажа и экономичность делают профильные трубы привлекательным материалом для быстровозводимых сельскохозяйственных сооружений.
- Многоэтажные жилые и общественные здания (в качестве вспомогательных элементов). Хотя основным несущим каркасом часто служат железобетон или балки двутаврового сечения, профильные трубы могут использоваться для создания вспомогательных элементов, таких как ограждения балконов, лестничные марши, элементы фасадных систем.
Металлоконструкции наружной рекламы и связи:
- Рекламные щиты и билборды: Профильные трубы образуют прочные и легкие каркасы, способные выдерживать ветровые нагрузки.
- Мачты связи и антенные опоры: Высокая прочность на изгиб и кручение делает профильные трубы подходящим материалом для создания устойчивых опор для антенн и другого оборудования связи.
Транспортная инфраструктура:
- Автобусные остановки и павильоны: Профильные трубы используются для создания легких и прочных каркасов остановок и павильонов ожидания.
- Пешеходные мосты и эстакады: В небольших пешеходных мостах профильные трубы могут выступать в качестве несущих элементов и ограждений.
- Дорожные ограждения: Прочные профильные трубы применяются для создания барьерных ограждений вдоль дорог.
Малые архитектурные формы и благоустройство:
- Навесы и козырьки: Легкость обработки и сварки профильных труб позволяет создавать навесы различных форм и размеров.
- Беседки и перголы: Профильные трубы являются отличным материалом для создания каркасов беседок и пергол, обеспечивая прочность и долговечность.
- Ограждения и заборы: Профильные трубы широко используются для изготовления столбов, лаг и заполнения секций заборов.
- Уличное оборудование (скамейки, урны, велопарковки): Прочность и устойчивость к вандализму делают профильные трубы подходящим материалом для изготовления уличной мебели.
Производственное оборудование и стеллажные системы:
- Каркасы станков и оборудования: Профильные трубы обеспечивают необходимую жесткость и устойчивость для различных видов производственного оборудования.
- Стеллажные системы: Высокая несущая способность профильных труб позволяет создавать прочные и надежные стеллажи для хранения различных грузов на складах и в производственных помещениях.
Нагрузки, испытываемые профильными трубами
В процессе эксплуатации в составе металлоконструкций профильные трубы подвергаются различным видам нагрузок, которые могут действовать как по отдельности, так и совместно.
- Сжимающая нагрузка, возникает: в вертикальных стойках, колоннах.
Растягивающая нагрузка, возникает: в элементах растяжек, нижних поясах ферм. - Изгиб, возникает: в горизонтальных балках, ригелях, перекрытиях.
- Крутящий момент, возникает: в лестничных ограждениях, рамах, при несимметричных нагрузках.
- Поперечное давление, возникает: в поручнях, элементах опалубки или стенках, подверженных боковому нажатию.
Статические нагрузки:
- Собственный вес конструкции: Вес всех элементов металлоконструкции, включая сами профильные трубы, обшивочные материалы, кровлю и т.д.
- Постоянные эксплуатационные нагрузки: Вес стационарного оборудования, складируемых материалов, инженерных систем (вентиляция, освещение).
- Вес снежного покрова: Нагрузка от накопившегося снега, величина которой зависит от климатического района и угла наклона кровли.
- Вес льда: Нагрузка от образовавшегося льда.
Динамические нагрузки:
- Ветровые нагрузки: Давление и отсос ветра, действующие на поверхности конструкции. Величина ветровой нагрузки зависит от скорости ветра, формы и размеров конструкции.
- Сейсмические нагрузки: Горизонтальные и вертикальные силы, возникающие при землетрясениях.
- Нагрузки от движущегося оборудования: Вибрации и удары от работы кранов, конвейеров и другого подвижного оборудования.
- Временные эксплуатационные нагрузки (подвижные): Вес людей, транспортных средств, перемещаемых грузов.
Другие виды воздействий:
- Температурные воздействия: Расширение и сжатие металла при изменении температуры окружающей среды, которые могут вызывать внутренние напряжения в конструкции.
- Коррозионные воздействия: Химическое разрушение металла под воздействием влаги, агрессивных веществ и других факторов окружающей среды.
- Вибрации: Колебания, передающиеся от работающего оборудования или внешних источников.
При проектировании металлоконструкций инженеры проводят расчеты, учитывая все возможные нагрузки и их сочетания, опираясь на инженерную механику, сопротивление материалов и строительную статику, чтобы обеспечить необходимую прочность, жесткость и устойчивость конструкции на протяжении всего срока ее службы. Правильный выбор сечения, толщины стенки и марки стали профильных труб является основным фактором для безопасной и надежной работы металлоконструкции под воздействием нагрузок.

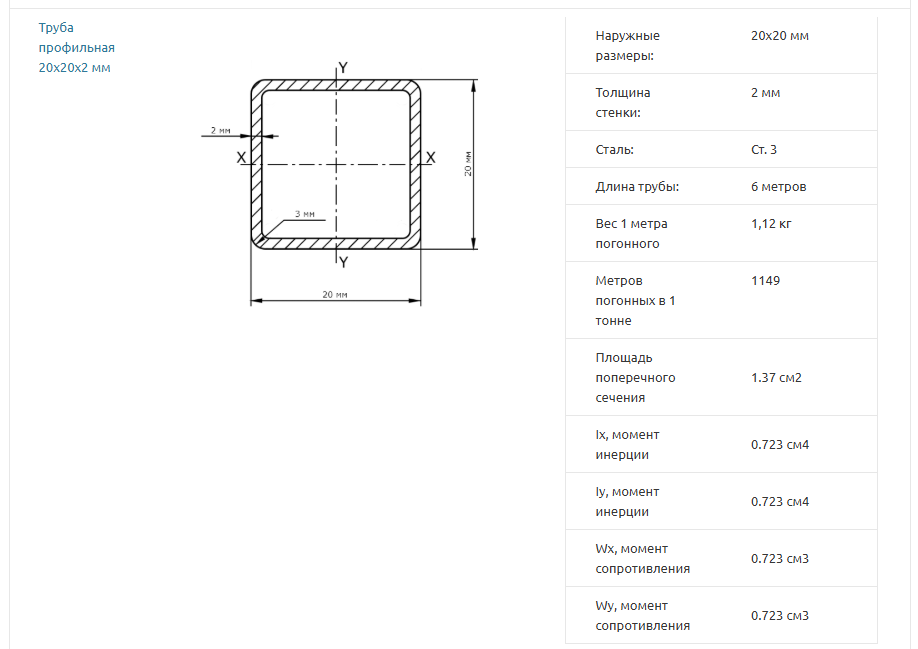

Размер сечения. Наружные размеры (b×h) – ширина и высота профиля.
- Несущая способность: Больший размер сечения обеспечивает большую площадь поперечного сечения, что позволяет трубе выдерживать большие осевые нагрузки (сжатие или растяжение).
- Жесткость на изгиб: Как видно из формулы момента инерции, больший размер сечения значительно увеличивает сопротивление трубы изгибу. Например, увеличение высоты прямоугольной трубы вдвое увеличивает момент инерции в восемь раз (при неизменной ширине).
- Устойчивость: Правильно подобранный размер сечения помогает предотвратить потерю устойчивости конструкции под нагрузкой (например, продольный изгиб колонн).
Толщина стенки. Толщина стенки (t) – определяет, сколько металла участвует в несущей способности; прямо влияет на площадь сечения, жёсткость и вес.
- Несущая способность: Увеличение толщины стенки приводит к увеличению площади поперечного сечения металла, что позволяет трубе выдерживать большие нагрузки.
- Сопротивление местным деформациям: Более толстые стенки лучше сопротивляются местным деформациям, таким как вмятины или прогибы под сосредоточенной нагрузкой.
- Коррозионная стойкость: Хотя толщина стенки напрямую не определяет коррозионную стойкость материала, более толстый слой металла обеспечивает больший запас прочности в случае коррозии.
Сечение профильной трубы. Площадь поперечного сечения (A) – площадь металла в одном литом сечении; необходима для расчёта осевого напряжения σ = N / A.
- Сопротивление изгибу в разных направлениях: Прямоугольные трубы обладают большей жесткостью на изгиб в направлении большей стороны. Это важно учитывать, если нагрузка на конструкцию имеет определенное направление. Квадратные трубы обладают одинаковой жесткостью во всех направлениях.
- Удобство монтажа и соединения: Форма профиля может влиять на удобство сварки, болтового соединения и стыковки элементов конструкции. Например, плоские поверхности прямоугольных труб облегчают примыкание других элементов.
- Вес конструкции: При одинаковой площади поперечного сечения различные формы профиля могут иметь незначительные различия в весе погонного метра.
Момент инерции (Ix, Iy) – мера «распределения» материала относительно нейтральной оси; чем выше I, тем меньше прогиб под изгибающей нагрузкой.
Момент сопротивления (Wx, Wy) – отношение I к удалению до наиболее отдалённого волокна c; используется для расчёта изгибающих напряжений.
Радиус инерции (r) – характеризует склонность к потере устойчивости (критический изгиб); важен при расчёте колонн и стоек.
Предел текучести (σt) – точка, после которой сталь начинает пластически деформироваться; задаёт допустимые рабочие напряжения.
Временное сопротивление разрыву (σв) – максимальное напряжение до разрушения; важно при кратковременных/ударных нагрузках.
Модуль упругости (E ≈ 200 ГПа) – жёсткость материала в упругой области; входит в формулы прогиба и критической нагрузки Эйлера.
Смотрите также материалы:
- Таблица расчета веса стальной профильной трубы
- Размеры и таблицы технических и механических характеристики профильных труб профильных труб
- Технологии производства профильных труб
- Сортамент профильных труб
- Плотность сталей
Примеры расчетов
Расчёт усилий от нагрузки: Силы и моменты
Для начала важно определить, какие нагрузки действуют на трубу и в каком виде:
- Сила F (Ньютон) — вертикальная, горизонтальная или под углом.
- Момент M (Н·м) — создаёт изгиб.
- Давление q (Н/м) — равномерно распределённая нагрузка (например, вес кровли).
Выбор геометрии и расчёт жёсткости
Площадь поперечного сечения (A):
A = b x h − ( b − 2t ) x ( h − 2t)
где:
- b — ширина трубы,
- h — высота,
- t — толщина стенки.
Зачем нужна: чтобы рассчитать растяжение/сжатие, массу и напряжения по формуле:
σ = F / A
Момент инерции (I):
Для прямоугольной профильной трубы:
I = ( bh3 − (b−2t) x (h−2t)3 ) / 12
Зачем нужен: показывает, насколько труба сопротивляется изгибу. Чем больше I, тем меньше прогиб при той же нагрузке.
Момент сопротивления (W):
W= I / y
где y — расстояние от центра тяжести до крайнего волокна.
Зачем нужен: для расчёта максимального изгибного напряжения:
σ = M / W
Если σ ≤ σтекучести труба выдержит изгиб.
Расчёт прогиба
Для балки с равномерной нагрузкой:
f = 5qL4 / 384EI
где:
- f — прогиб (м),
- q — равномерная нагрузка (Н/м),
- L — длина пролёта (м),
- E — модуль упругости (Па),
- I — момент инерции.
Зачем нужен: чтобы убедиться, что конструкция не прогнётся слишком сильно. Обычно по нормам допустим прогиб не более 1/250 длины пролёта.
Потеря устойчивости (при сжатии)
Критическая сила потери устойчивости (Формула Эйлера):
Pкр = π2EI / (KL)2
где:
- K — коэффициент закрепления (от 0.5 до 2),
- L — длина стойки.
Зачем нужен: при проектировании стоек, колонн — чтобы понять, при какой нагрузке труба потеряет форму (покоробится) и потеряет несущую способность.
Устойчивость тонкостенной трубы (локальное смятие)
Если стенка слишком тонкая, даже при небольшой нагрузке возможно:
- локальное искривление стенки (вмятины),
- потеря формы профиля.
Для этого учитывают:
- отношение высоты к толщине h / t,
- коэффициенты местной устойчивости по СП или ГОСТ.
При проектировании конструкций прочность по пределу текучести — основной критерий: σрасч ≤ σt/ γ, где γ — коэффициент запаса (обычно 1.1–1.5).
Итоговый пошаговый алгоритм выбора профильной трубы
- Определить величину и характер действующих нагрузок: статические, динамические, сосредоточенные, распределенные, их цикличность; агрессивность среды; температуры эксплуатации.
- Определить требования к жесткости и устойчивости конструкции.
- Выбрать сталь, исходя из коррозионных и механических требований.
- Оценить физические требования (вес, тепловые деформации, длина пролёта).
- Уточнить механические характеристики (σт, Е), подобрать размеры b×h×t, чтобы I, W и A соответствовали рассчётным.
- Учесть технологические ограничения (свариваемость, обработка, прокат).
- Проверить эксплуатационные условия (усталость, пожар, износ).
- Учесть экономические соображения: стоимость материала и монтажных работ.
Такой подход гарантирует, что выбранная профильная труба будет технологичной в применении и долговечной при эксплуатации.
