ГОСТы на металлический уголок: ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 19771-93, ГОСТ 19772-93

• Почему ГОСТы важны?
• Горячекатаные уголки
• Гнутые уголки
• Сравнительная таблица ГОСТ для металлического уголка
• Развитие стандартов
• СНиП и СП: как нормы проектирования определяют выбор и расчёт уголка?

Стальной уголок — один из основных элементов металлоконструкций. Его параметры регламентированы ГОСТами, которые задают размеры, состав стали, прочность и допустимые отклонения. Если в проекте указан уголок 50×50×5 мм по ГОСТ 8509-93, заранее известны его масса, предел текучести, момент инерции, внутренний радиус и допустимая кривизна.

Уголок популярен благодаря форме и технологичности. Угол 90° делает его удобным для соединений под прямым углом — его легко сваривать, сверлить и точно выставлять. При перевозке он компактно укладывается «ёлочкой». Открытое сечение позволяет контролировать состояние металла и снижает риск скрытой коррозии, что важно для ЛЭП, мостов и эстакад. При необходимости жёсткость легко увеличить: достаточно приварить второй уголок и получить тавр или короб.

Основные параметры — геометрия, механика и технологичность. Точность размеров критична: ошибка в 1–2 мм может снизить несущую способность на 10–15%, а неверный внутренний радиус создаёт зазоры и точки напряжений. Нарушение прямолинейности делает работу элемента непредсказуемой.

Механические свойства определяют поведение металла под нагрузкой: предел текучести — начало пластической деформации, предел прочности — запас при перегрузках, удлинение — способность «предупредить» разрушение. Технологичность важна для монтажа: свариваемость зависит от углеродного эквивалента, а ударная вязкость — от марки стали. Например, 09Г2С остаётся пластичной на морозе и снижает риск хрупкого излома.

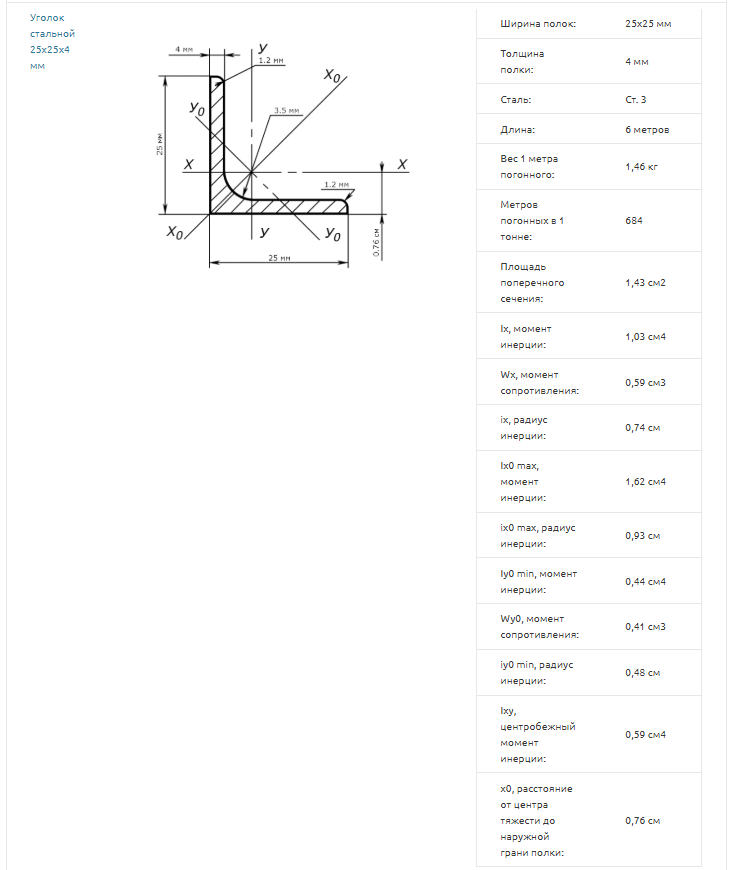

Основные характеристики при проектировании

• Радиусы инерции (iₓ, iᵧ, iₘᵢₙ). У одиночного уголка минимальный радиус проходит по диагонали, поэтому он плохо работает на сжатие и стремится «уходить» в бок. В ответственных конструкциях уголки спаривают, чтобы выровнять радиусы.
• Площадь сечения и марка стали. Этот набор определяет прочность на растяжение. Современные стали (С345, С355) позволяют снижать массу конструкции, но требуют пересчёта деформативности.
• Тип сечения. Равнополочный (ГОСТ 8509) — универсален. Неравнополочный (ГОСТ 8510) — экономит металл, когда нагрузка действует в одной плоскости.

Ключевые характеристики при монтаже

На монтаже теоретические константы сталкиваются с реальным прокатом.

• Кривизна и точность прокатки. ГОСТ допускает 0,4% по длине, но в реальности требуется меньше — иначе элементы не стыкуются. «Винтообразность» вызывает начальные напряжения и деформации сразу после установки.
• Свариваемость. Ст3 (С245) варится без проблем. Высокопрочные и старые стали дают риск трещин в зоне термического влияния и требуют специальных режимов.
• Состояние поверхности и кромок. Наплывы, косина или заусенцы мешают плотному прилеганию и ухудшают работу болтовых соединений.

Почему ГОСТы важны?

ГОСТ — это не просто перечень размеров. Он задаёт химический состав стали, прочностные характеристики, геометрию, допуски и контролируемую точность. Когда инженер выбирает уголок 50×50×5 или 100×100×8 по ГОСТ 8509-93, он получает материал с заранее известными параметрами: предел текучести (например, 245 Н/мм² для Ст3), массу погонного метра, радиусы закруглений, допускаемую кривизну. Всё это — основа расчётов несущей способности балок, колонн, ферм.

Три ключевые функции стандартов

• Унификация геометрии. Производственные линии настроены на конкретные размеры и допуски. Отклонение полки всего на 2 мм может нарушить работу кондукторов или роботизированной сварки.
• Предсказуемые деформации. ГОСТ регламентирует радиусы скруглений и параметры, влияющие на распределение напряжений. Это важно для ферм, рам и статически неопределимых систем.
• Юридическая защита. В случае аварии экспертиза проверяет соответствие металла ГОСТу. Сертификат качества разделяет ответственность между производителем и строителем. Отсутствие соответствия — нарушение Федерального закона №184-ФЗ и основание для финансовой и уголовной ответственности.

Актуальные стандарты на стальные уголки

К 2025 году нормативная база для уголков делится на два ключевых блока:

• Сортамент (геометрия) — размеры, толщина, радиусы, масса.
• Технические условия (сталь) — химсостав, механические свойства, классы прочности.

Это важно: один и тот же по форме уголок может быть изготовлен из разных марок стали, поэтому сортамент и сталь регулируются разными документами.

Горячекатаные уголки: базовый промышленный стандарт

Горячая прокатка формирует внутренний «мясистый» радиус, высокую крутильную жёсткость и минимальные остаточные напряжения.

ГОСТ 8509-93 — равнополочные

Регулирует уголки вида 100×100 и т.п. Ключевой параметр — радиус внутреннего закругления (R), отличающий горячекатаный профиль от гнутого. Стандарт даёт широкий диапазон толщин внутри одного номера (например, 125×125×8–16 мм), что позволяет проектировщику менять несущую способность без изменения габаритов узла.

ГОСТ 8510-86 — не равнополочные

Используются там, где нужна асимметричная жёсткость (обрамление плит, составные сечения). Пример: 100×63 — меньшая полка экономит металл там, где он не работает на изгиб.

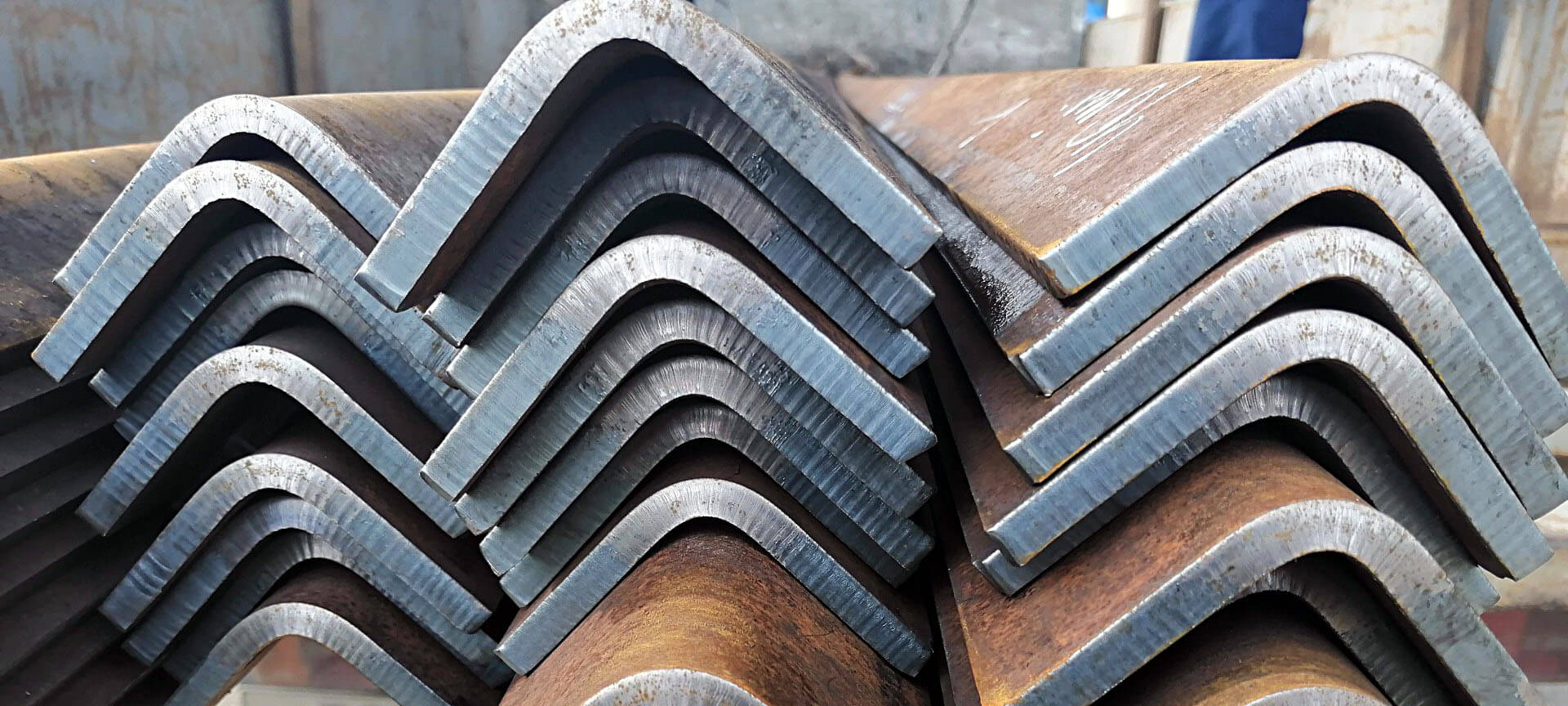

Гнутые уголки: точность, лёгкость, но меньшая несущая способность

Производятся гибкой полосы (штрипса). Отличия: одинаковая толщина по сечению, скруглённый внешний угол, наличие остаточных напряжений.

• ГОСТ 19771-93 (равнополочные)
• ГОСТ 19772-93 (не равнополочные)

Используются в лёгких металлоконструкциях, фасадах, машиностроении. Не заменяют горячекатаные в тяжёлых несущих узлах из-за меньшей жесткости во внутреннем углу и остаточных напряжений после гибки.

Ключевые нюансы ГОСТов на сортамент

1. Номера профилей и реальная несущая способность

Номер 5 = полка 50 мм, номер 10 = 100 мм. Но главным остаётся толщина полки, которая может различаться в одном номере — это формирует разные по массе и прочности варианты.

2. Категории точности прокатки (А и Б)

ГОСТ задаёт две точности:

• А — высокая (жёсткие отклонения по толщине, ширине, кривизне)
• Б — обычная

Пример: Уголок №10:

• точность Б: ±3 мм по ширине,
• точность А: ±1.5 мм.

Точность напрямую влияет на монтаж: неправильная геометрия вызывает щели, перекосы, проблемы со сваркой и сборкой.

3. Нормируемая масса 1 метра

Масса — норматив, а не справочный параметр. Заниженная масса = заниженная толщина или ширина → скрытый брак. ГОСТ требует указывать массу прямо в таблицах сортамента, что облегчает расчёт нагрузок и контроль поставок.

Технические условия: из какой стали делают уголки

С 2025 года основным документом стал ГОСТ 27772-2021 «Прокат для строительных конструкций». Он вводит международную систему классов прочности:

• С245, С255 — аналог Ст3 (пс/сп), базовый вариант.
• С345, С355 — аналог низколегированных сталей типа 09Г2С. Отличаются повышенной прочностью и хладостойкостью.

• ГОСТ 8509-93 и 8510-86 — геометрия горячекатаных уголков.
• ГОСТ 19771-93 и 19772-93 — геометрия гнутых уголков.
• ГОСТ 27772-2021 — требования к стали, из которой эти уголки изготавливаются.

Ключевые нюансы: точность прокатки, радиусы, масса 1 м, различия горячекатаных и гнутых профилей.

Сравнительная таблица ГОСТ для металлического уголка: ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 19771-93, ГОСТ 19772-93

Например, указание в проектной документации фразы «Уголок 100x100x8 по ГОСТ 8509-93 из стали С255 по ГОСТ 27772-2015» является корректным и гарантирует получение продукта с предсказуемыми геометрическими и прочностными характеристиками.

Развитие стандартов

ГОСТы на уголок изменяются, потому что меняются технологии, требования к точности и экономика производства. Современные ЧПУ-станки, роботизированная сварка и экспортные проекты требуют более строгой геометрии и понятных, унифицированных характеристик стали.

• Ужесточение допусков по геометрии. Старые нормы допускали кривизну до 0,4% длины, но современные линии требуют максимум 0,2%. Кривой уголок не входит в кондуктор, даёт брак при сборке ферм и портит точность резки. Именно поэтому новые редакции ГОСТов и отраслевые ТУ крупных холдингов постепенно сужают поля допусков.
• Гармонизация с ISO и EN. Классы стали С245, С345, С355 заменяют старые обозначения Ст3 и 09Г2С. Это приближает российские нормы к Еврокодам и позволяет использовать наш прокат в международных проектах. Переход от «марок» к «классам прочности» делает расчёты прозрачнее и меньше привязывает инженеров к конкретному химсоставу.
• Экономика нижних допусков по толщине. ГОСТ задаёт диапазон толщин. Заводы часто прокатывают металл по нижней границе (например, 9,3 мм при номинале 10 мм). Формально соответствует стандарту, но фактически уменьшает площадь сечения и несущую способность. Новые регламенты ограничивают такие практики, вводя «точный прокат» — с уменьшенными отклонениями.

Почему устаревшие ГОСТы опасны и что не так с уголком по ТУ?

ГОСТ 8509-86 и подобные старые стандарты заменили не случайно. В них были более широкие допуски, неточные таблицы и устаревшие требования к маркировке. В версии 8509-93 многие параметры уточнили, упростили сортамент и уменьшили риск ошибок при заказе. Старый прокат не соответствует современным требованиям по безопасности и не должен идти в новые объекты.

Наибольшие риски — у проката по ТУ. Это продукт, параметры которого завод устанавливает под свои возможности. Производитель вправе ослабить требования по химсоставу, прочности, точности и внутренним дефектам. Часто под видом «ТУ» продают металл, который не прошёл ГОСТ-контроль: сниженная прочность, заваленные полки, недокат, нарушение геометрии.

Показательный пример: На строительстве склада использовали неравнополочный уголок 100×75×6 по ТУ. Испытания показали фактический предел текучести всего 190 Н/мм² при нормативе 245 Н/мм² по ГОСТ 8510-86 (для Ст3). В результате элементы кровли получили недопустимые прогибы, пришлось усиливать конструкцию. Экономия на закупке обернулась многократными затратами на ремонт.

Смотрите также материалы:

• Размеры стального уголка
• Уголок стальной: изготовление, виды и применение
• Фасонный металлопрокат
• Металлический профиль
• Сортамент металлопроката
• Сортамент стальных уголков

СНиП и СП: как нормы проектирования определяют выбор и расчёт уголка?

ГОСТ отвечает на вопрос «что произведено?», а СНиП/СП — «как это применять, чтобы конструкция работала безопасно?». Для уголков базовым документом является СП 16.13330.2017 «Стальные конструкции». Он не задаёт геометрию профиля, но определяет методику расчёта и условия, при которых уголок можно использовать в несущих элементах.

В пункте 4.3 СП 16.13330.2017 прямо указано: стальные конструкции должны выполняться из проката, соответствующего ГОСТ. Это делает требования ГОСТ 8509-93 и 8510-86 обязательными, а не рекомендательными.

Проектировщик использует в расчетной модели:

• площадь сечения А,
• моменты инерции I_x, I_y,
• радиусы i_x, i_y,
• механические свойства марки стали,

— и все эти параметры гарантируются только ГОСТ-сертифицированным прокатом.

Если фактический металл не соответствует стандарту (например, по ТУ), расчёты СП становятся недействительными, а проект — нелегитимным для экспертизы и органов надзора.

Ни один инженер не возьмёт на себя ответственность проектировать конструкции из материала с непроверенной прочностью и нарушенной геометрией.

Дополнительные требования СНиП/СП к выбору стали

Нормы учитывают условия эксплуатации и могут требовать конкретные марки и классы стали:

• Ниже –30°C → стали повышенной хладостойкости (09Г2С, С345–С355).
• Мосты, динамические нагрузки → термоупрочнённый прокат с высокой ударной вязкостью.
• Агрессивная среда → защита по ГОСТ 9.307-89 (цинкование).

Так формируется единая цепочка: условия эксплуатации → требования СП → выбор марки стали → соответствие ГОСТ.
СП определяет, как должен работать уголок в конструкции; ГОСТ задаёт, каким он должен быть по факту. Без ГОСТ невозможно корректно выполнить расчёт по СП, а без СП невозможна безопасная эксплуатация даже идеально изготовленного уголка.
