Сортамент сварной сетки: виды, области применения, критерии выбора

• Что такое сварная сетка?
• Виды сварной сетки
• История возникновения и применения сварной сетки
• Сортамент сварной сетки?
• ГОСТ’ы на сварную сетку
• Области применения
• Ценообразование
• Практическое руководство по выбору сварной сетки

Что такое сварная сетка?

Сварная сетка — это строительный материал, представляющий собой взаимно перпендикулярные ряды металлических стержней (проволоки или арматуры), соединённых в местах пересечения контактной точечной сваркой. Такой тип соединения обеспечивает жёсткое и прочное узловое крепление, что придает сетке стабильную геометрическую форму, высокую прочность на растяжение и сопротивление разрывным нагрузкам.

Виды сварной сетки

Согласно актуальным техническим стандартам (ГОСТ 23279-2012 «Сетки арматурные сварные для железобетонных конструкций и изделий»), сварные сетки классифицируются по следующим признакам:

По функциональному назначению:

• Арматурная сетка — предназначена для армирования железобетонных конструкций (плит перекрытий, фундаментов, стен). Изготавливается из стержней периодического (рифлёного) или гладкого профиля.
• Кладочная сетка — применяется для армирования кладки из кирпича, блоков, а также для армирования штукатурного слоя. Как правило, изготавливается из проволоки ВР-1 (холоднодеформированная арматурная проволока).
• Дорожная сетка — используется для армирования асфальтобетонных покрытий и устройства основания дорог. Отличается увеличенной толщиной проволоки и размером ячейки.
• Сетка общего назначения (заборная, ограждающая) — используется для создания ограждений, вольеров, клеток, каркасов и т.д.

По виду используемой проволоки:

• Из стальной низкоуглеродистой проволоки (по ГОСТ 3282-74) — проволока общего назначения без покрытия.
• Из арматурной стали (по ГОСТ 6727-80) — холоднодеформированная проволока (ВР-1) или арматурные стержни класса А-III (А400С), А500С и др.
• Из коррозионностойкой (нержавеющей) стали.

По типу защитного покрытия (для черной стали):

• Без покрытия.
• Оцинкованная — покрытие наносится электролитическим (ЭОЦ) или горячим (ГОЦ) способом. Обозначается как ОЦ.
• С полимерным покрытием — на оцинкованную основу наносится слой поливинилхлорида (ПВХ), полиэтилена (ПЭ) или других полимеров.

По форме поставки:

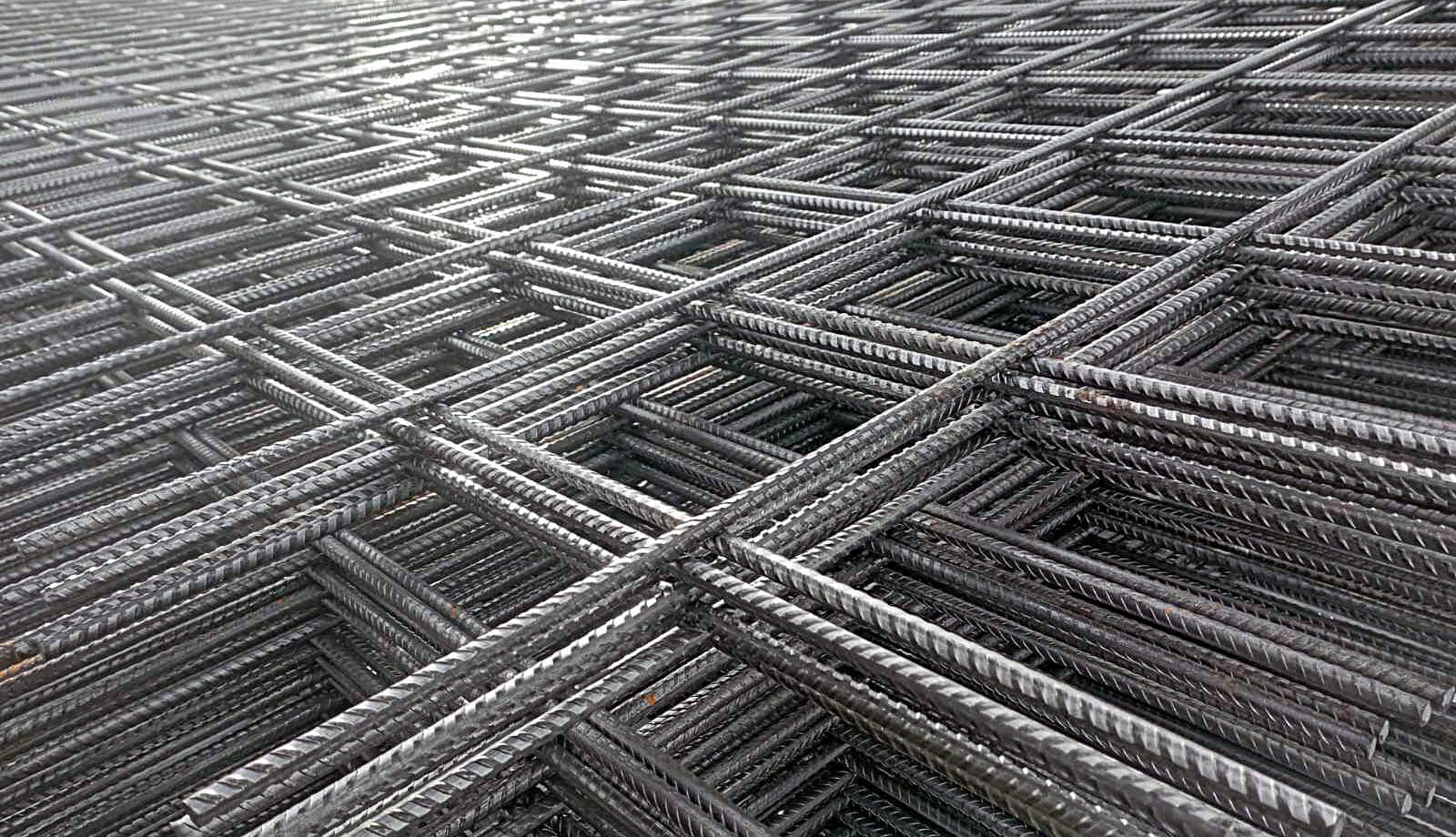

• Сетка в картах (листах) — жёсткие плоские прямоугольные секции стандартных размеров. Характерно для арматурных и кладочных сеток.
• Сетка в рулонах — гибкая сетка, поставляемая в свернутом виде. Характерно для сеток из тонкой проволоки (диаметром обычно до 3—4 мм), используемых для штукатурки, ограждений и т.д.

По геометрическим параметрам:

• Диаметр проволоки (d, мм) — определяет прочность сетки. У арматурных сеток может быть разный диаметр продольной и поперечной проволоки.
• Размер ячейки (AxB, мм) — расстояние между осями соседних параллельных проволок. Ячейки бывают квадратными (А=В) и прямоугольными (А≠В).
• Ширина сетки (L, м или мм) — для рулонной сетки — это её длина в развернутом виде, а для карты — одна из сторон.

По форме ячеек

• Квадратная — самый распространенный и универсальный вид. Ячейки представляют собой ровные квадраты.
• Прямоугольная — часто используется для армирования больших площадей, где нужна разная прочность по длине и ширине.

По толщине стержней

• Из проволоки (легкая) — тонкая и гибкая. Часто поставляется в рулонах. Подходит для штукатурных работ, защиты от грызунов, создания клеток.
• Из арматуры (тяжелая)— изготовлена из более толстых и прочных стальных прутьев (арматуры). Поставляется в картах (листах). Используется для армирования бетонных полов, фундаментов, дорог.

Главное технологическое преимущество сварной сетки перед другими типами (например, плетёной или кручёной) — это жёсткое узловое соединение, создаваемое сваркой. Это позволяет ей эффективно воспринимать и перераспределять нагрузки, работая как единое целое.

Основные сферы применения вытекают из её свойств:

• Армирование — повышение прочности конструкционных материалов (бетона, кладки, штукатурки) на растяжение и излом.
• Создание ограждающих конструкций — благодаря прочности, стабильности формы и возможности выбора различных покрытий.
• Просеивание и сортировка — используется в промышленности в качестве сит и фильтров.
• Изготовление каркасов — для габионов, клеток, стеллажей и других изделий.

Смотрите также материалы:

• Производство сварной сетки
• Как выбрать сетку для армирования?
• Металлические сетки
• Армирование кирпичной кладки
• Армирование кладки из газосиликатных и керамзитобетонных блоков
• Сортамент арматуры
• Арматурные работы
• Классификация стальной арматуры
• Защитный слой бетона для арматуры: нормы, таблицы толщин, ошибки монтажа
• Армирование строительных конструкций
• Сетка композитная стеклопластиковая

История возникновения и применения сварной сетки

Сварная сетка появилась в начале XX века. Первый патент зарегистрировал в 1901 году американец Джон Перри. Первоначально её использовали в качестве ограждений: материал отличался прочностью и удобством монтажа. Уже к 1910–1915 годам сетку начали применять для армирования бетона, что значительно повысило надёжность строительных конструкций.

С 1922 года она прочно вошла и в дорожное строительство. В США, например, после принятия Национального дорожного акта 1956 года использование сварной сетки при прокладке дорог стало обязательным. Параллельно её применяли при возведении фундаментов и даже в строительстве небоскрёбов Нью-Йорка в первой половине XX века.

Первые образцы сетки были лёгкими, весили около 1 кг на квадратный метр. С развитием технологий появились новые варианты: оцинкованная, с полимерным покрытием, из нержавеющей стали — каждая со своими преимуществами в плане защиты от коррозии и долговечности.

Что такое сортамент сварной сетки?

Сортамент сварной сетки — это установленный государственным стандартом (ГОСТ) или техническими условиями (ТУ) унифицированный перечень типоразмеров и конструктивных исполнений сеток, систематизированный по ключевым классификационным признакам: диаметру проволоки, размеру ячейки, форме поставки, наличию и виду защитного покрытия, а также по назначению.

Иначе говоря, это «официальный каталог», который отвечает на вопрос: «Какие именно виды сварной сетки промышленность имеет право производить и по каким параметрам их нужно проверять?».

Сортамент формируется для достижения следующих целей:

• Унификация и стандартизация — обеспечение взаимозаменяемости продукции разных производителей. Строитель или проектировщик, указав в проекте конкретный тип сетки по ГОСТу (например, сетка 100x100x5), может быть уверен, что любой завод изготовит изделие с абсолютно идентичными параметрами.
• Обеспечение качества и безопасности — стандарт жестко регламентирует механические свойства проволоки (временное сопротивление разрыву, относительное удлинение), качество сварных соединений (прочность на растяжение и на срез), что напрямую влияет на несущую способность конструкций (фундаментов, перекрытий, дорог).
• Оптимизация производства и логистики — стандартизация типоразмеров позволяет производителям оптимизировать технологические процессы, а поставщикам и покупателям — четко планировать объемы закупок, хранения и транспортировки.

Сортамент формируется не произвольно, а на основе:

• Технических возможностей производства — стандартные диаметры проволоки и размеры ячеек соответствуют возможностям прокатного и волочильного оборудования, а также станков для контактной сварки.
• Расчетных требований строительной механики — размеры ячеек и диаметры проволоки подбираются таким образом, чтобы сетка могла воспринимать прогнозируемые нагрузки в различных конструкциях (например, мелкая ячейка для штукатурки, крупная — для дорожного строительства).
• Потребностей различных отраслей — запросы строительства, сельского хозяйства, машиностроения и других отраслей определяют необходимость в тех или иных видах сетки (оцинкованной, с ПВХ, в рулонах или картах).

Классификационные параметры сортамента

Сортамент сварной сетки формируется параметрами, закрепленными в государственных (актуальный ГОСТ 23279-2012 «Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия»).

• Диаметр проволоки (d, мм) — это основной параметр, определяющий прочность сетки. Сортамент предусматривает строгий ряд диаметров, например: 3, 4, 5, 6, 8, 10, 12 мм и т.д. Сетка может быть изготовлена из проволоки одного диаметра или из разной (например, продольные стержни — 6 мм, поперечные — 5 мм).
• Размер ячейки (A x B, мм) — расстояние между осями соседних стержней. Ячейки бывают квадратные (25х25, 50x50, 100x100, 150x150, 200x200) и прямоугольные (100x150, 100x200 и др.)
• Форма поставки: сетка в картах (листах) — жесткие плоские прямоугольники стандартных размеров (например, 2000x6000 мм, 1500x6000 мм). Характерно для тяжелых арматурных сеток; сетка в рулонах — гибкая сетка, поставляемая в свернутом виде. Характерно для сеток из проволоки диаметром до 5—6 мм.
• Тип защитного покрытия: без покрытия (светлая); оцинкованная; с полимерным покрытием.
• Класс арматурной стали — для арматурных сеток важен не только диаметр, но и марка стали, определяющая ее прочностные характеристики (например, классы А500С, В500С).
• Назначение (косвенно) — хотя назначение не прописывается прямо в размерах, сортамент де-факто делится на: арматурная сетка (тяжелая, из толстых стержней, в картах); кладочная сетка (как правило, из проволоки ВР-1 диаметром 3-6 мм); сетка для ограждений (часто оцинкованная или с ПВХ, в рулонах)

ГОСТ’ы на сварную сетку

• ГОСТ 23279-85 — один из первых специализированных стандартов для железобетонных конструкций, задавал типы, размеры и основные требования.
• ГОСТ 23279-2012 «Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия» (действует с 01.07.2013) заменил предыдущий, охватывает плоские и рулонные сетки из арматурной стали диаметром 3–40 мм. Регламентирует классификацию (тяжёлые/лёгкие), типы (5 вариантов), параметры (диаметр, шаг, ячейки, выпуски), методы контроля, требования к прочности соединений и правила маркировки.
• ГОСТ 8478-81 «Сетки сварные для железобетонных конструкций. Технические условия» (отменён) распространялся на рулонные сетки из арматурной проволоки, подразделял их по точности изготовления.
• Связанные документы: ГОСТ 6727-80 (проволока для армирования), ГОСТ 10884-94 (упрочнённая арматура), ГОСТ Р 52544-2006 (прокат классов А500С и В500С).
• СТБ 1704-2012 «Арматура для железобетонных конструкций. Общие технические условия» — технические условия на ненапрягаемую арматуру для ЖБК, включая сварные сетки. Регламентирует классы сталей, профили, размеры и механические свойства.

Взаимосвязь с другими строительными нормами (СП, СНиП)

Сетка арматурная сварная не существует в отрыве от общей системы строительных норм. Ее применение в конкретных конструкциях регулируется Сводами Правил (СП) и Строительными Нормами и Правилами (СНиП), которые устанавливают правила проектирования и выполнения работ.

• СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения» определяет общие требования к проектированию конструкций, в которых применяется арматурная сетка, включая вопросы долговечности и эксплуатации в различных климатических условиях.
• СП 15.13330.2012 и СНиП 3.03.01-87 «Несущие и ограждающие конструкции» регулируют правила армирования каменной и кирпичной кладки. Согласно этим документам, толщина шва кладки должна превышать сумму диаметров пересекающейся арматуры не менее чем на 4 мм, что необходимо для качественного заполнения шва раствором и обеспечения монолитности конструкции.

Эти нормативные документы формируют комплексную систему регулирования, которая обеспечивает не только качество самой сетки, но и правильность ее применения в конкретных строительных проектах.

Классификация сортамента: нормативная и практическая

Помимо официальной нормативной классификации, в строительной индустрии и среди потребителей сложилось практическое разделение сеток по их основному назначению, которое напрямую связано с их техническими характеристиками. Это разделение облегчает выбор материала для конкретных задач:

• Кладочная сетка — легкий материал с небольшим диаметром проволоки (от 2 до 5 мм) и ячейками 50×50 мм или 100×100 мм, предназначенный для укрепления кирпичной и блочной кладки.
• Арматурная сетка — общий термин для сеток, применяемых в железобетонных конструкциях. Отличается большим диаметром прутьев (от 6 мм и выше) и различными размерами ячеек, соответствующими расчетным нагрузкам.1
• Дорожная сетка — жесткая сетка с крупными ячейками (100×100 мм, 150×150 мм) и толстым диаметром проволоки (8—12 мм) для армирования асфальтобетонных покрытий и мостов.
• Штукатурная сетка — тонкая сетка с мелкими ячейками (10×10 мм, 20×20 мм), используемая для укрепления штукатурного слоя и предотвращения его растрескивания.
• Сетка для ограждений — применяется для возведения заборов, вольеров и ограждений. Может поставляться как в рулонах, так и в виде секционных панелей, часто с декоративным защитным покрытием.

Для наглядного представления основных видов сварной сетки и их ключевых характеристик, а также для облегчения выбора материала для типовых задач, была составлена следующая таблица.

Области применения сварных сеток

Армирование бетонных конструкций

Применение сварной сетки в бетонных конструкциях обусловлено общим подходом к армированию: бетон эффективно работает на сжатие, но слабо сопротивляется растяжению. Сетка, выступая в роли армирующего каркаса, воспринимает на себя растягивающие, изгибающие и сдвиговые напряжения, предотвращая образование трещин как в процессе твердения, так и при эксплуатации. Она обеспечивает равномерное распределение нагрузки по всей площади конструкции и повышает ее прочность и долговечность.

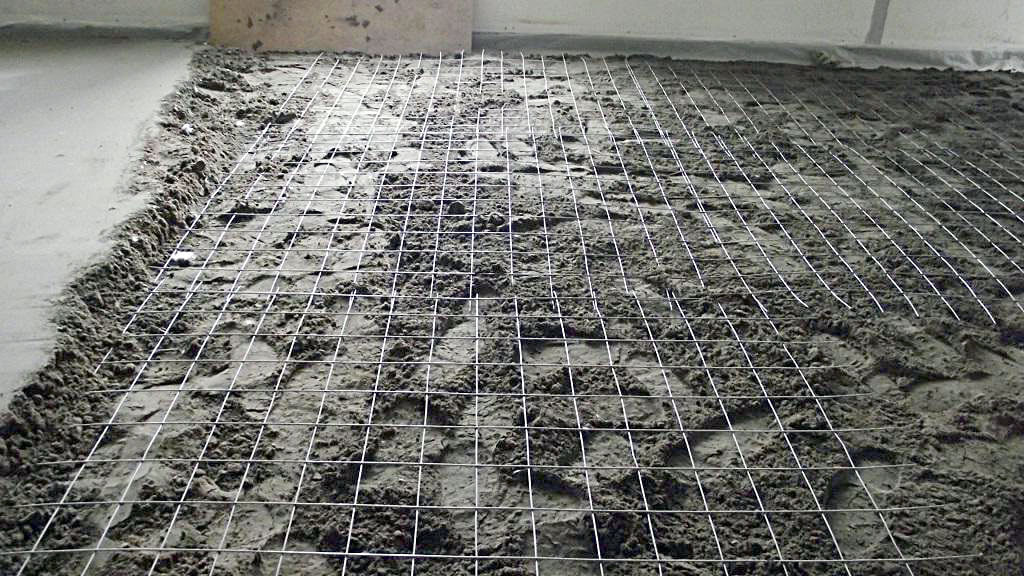

Один из наиболее распространенных примеров — армирование стяжки пола. При заливке полусухой стяжки рекомендуется использовать легкую сетку из арматурной или оцинкованной проволоки толщиной от 2,5 до 6 миллиметров. Для максимальной эффективности сетку следует располагать в нижней трети слоя, поскольку именно там концентрируются наибольшие изгибающие усилия. На практике это достигается путем установки сетки на специальные подставки (фиксаторы).

Усиление кирпичной и блочной кладки

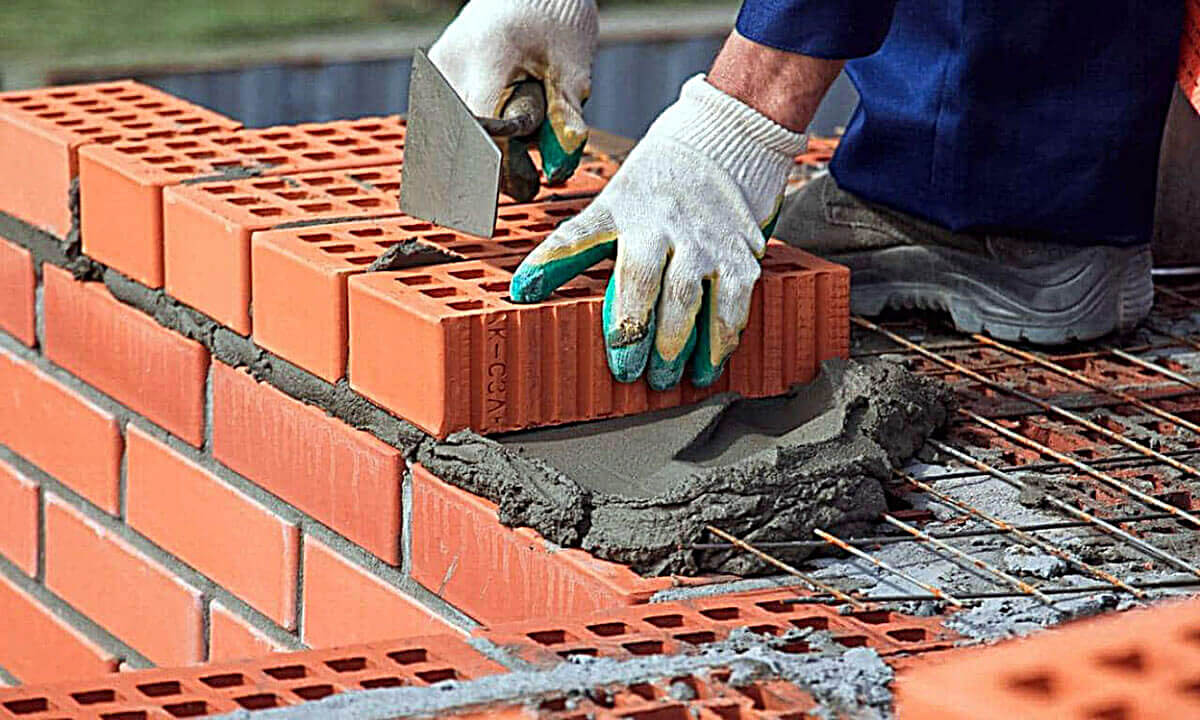

Кладочная сетка используется для упрочнения кирпичных и блочных стен. Она укладывается в каждый 4 или 5 ряд кладки и зажимается под весом стены, образуя с ней единую, монолитную конструкцию, устойчивую к деформации. Армирование кладки особенно важно для повышения ее несущей способности и предотвращения появления трещин, особенно в углах и местах сопряжения стен. Для малоэтажного строительства, где конструкция не подвергается высоким нагрузкам, обычно применяется легкая сварная сетка.

С точки зрения практического выбора, для кирпичных стен, которые будут защищены от прямого атмосферного воздействия, можно использовать более бюджетную неоцинкованную сетку. Она будет надежно защищена внутри кладки от влаги и коррозии.

Дорожное строительство и укрепление грунтов

В дорожном строительстве и ландшафтном дизайне сварная сетка используется для армирования асфальтобетонных покрытий, мостов и других дорожных конструкций, позволяя увеличить срок их службы на 20—25%. Сетка перераспределяет вертикальные нагрузки в горизонтальные, что снижает риск растрескивания и образования выбоин, вызванных тяжелым транспортом и температурными перепадами.

При обсуждении дорожной сетки часто возникает путаница с геосеткой — полимерным материалом для укрепления грунтов. Металлическая сварная сетка и геосетка не являются прямыми аналогами, а выполняют разные, но взаимодополняющие функции. Металлическая сетка, изготовленная из холоднотянутой проволоки Вр-1, используется для армирования твердых слоев дорожной одежды (асфальтобетона, бетона), повышая их прочность на растяжение и устойчивость к нагрузкам. Геосетка, производимая из полипропилена, предназначена для стабилизации грунтового основания и укрепления щебеночного слоя, что позволяет снизить толщину насыпи до 40% и повысить несущую способность дороги в 2—2,5 раза. Использование этих материалов совместно позволяет достичь оптимального результата в строительстве и ремонте дорог.

Ценообразование: от чего зависит стоимость

Стоимость сварной сетки за квадратный метр определяется:

• Диаметром проволоки. Увеличение диаметра прутка существенно повышает расход металла и, как следствие, цену.
• Размером ячейки. Меньший размер ячейки требует большего количества пересекающихся прутков, что увеличивает число сварочных точек и расход материала на единицу площади, повышая стоимость.
• Типом покрытия. Наличие защитного покрытия (цинкования или ПВХ) значительно влияет на цену. Горячее цинкование и ПВХ-покрытие делают материал дороже, но при этом увеличивают его долговечность и коррозионную стойкость.

Практическое руководство по выбору сварной сетки

Правильный выбор сварной сетки — это не поиск самой низкой цены, а подбор материала с оптимальными характеристиками, соответствующими конкретной задаче.

• Определение назначения. Сетка для стяжки пола будет отличаться от сетки для кирпичной кладки или забора. Необходимо точно понимать, для каких целей приобретается материал.
• Выбор технических параметров. Определите требуемый диаметр проволоки или арматуры и размер ячейки. Для армирования фундаментов и дорожных покрытий выбирают тяжелые сетки с большим диаметром стержней. Для кладки и штукатурки подходят легкие, мелкоячеистые варианты.
• Выбор покрытия. Если сетка будет подвергаться воздействию влаги или агрессивных сред, рекомендуется выбрать материал с защитным покрытием. Для максимальной долговечности и надежности в наружных работах, таких как ограждения, предпочтительнее сетка с горячим цинкованием и полимерным покрытием. Для внутренних работ, где отсутствует контакт с влагой, можно рассмотреть более экономичные неоцинкованные варианты.
• Расчет количества. При укладке сетки необходимо учитывать нахлест между картами или рулонами. Как правило, нахлест составляет 15—20 см.
• Выбор поставщика. Отдавайте предпочтение надежным и крупным металлотрейдерам, которые предоставляют сертификаты соответствия на продукцию. Это гарантирует, что материал произведен в соответствии с действующими ГОСТами и имеет заявленные характеристики.
