Защитный слой бетона — это минимальная толщина бетона между поверхностью арматуры и внешней средой или грунтом. Его главная задача — защитить арматуру от коррозии, огня и механических повреждений, а также обеспечить совместную работу стали и бетона.

Основные функции защитного слоя бетона

• Защита от коррозии. Это, пожалуй, главная функция. Стальная арматура подвержена коррозии (ржавлению) при контакте с водой и кислородом. Продукты коррозии имеют больший объем, чем исходная сталь, что приводит к растрескиванию и отслоению бетона (так называемое «спучивание» или «попкорн-эффект»). Бетон, будучи щелочной средой (высокий pH), создает пассивирующий слой на поверхности стали, который предотвращает коррозию. Однако этот пассивирующий слой может разрушаться со временем под воздействием углекислого газа из воздуха (карбонизация) или хлоридов (например, от антиобледенительных солей или морской воды). Достаточная толщина защитного слоя замедляет проникновение этих агрессивных веществ к арматуре.
• Обеспечение совместной работы бетона и арматуры. Для того чтобы железобетон работал как единая конструкция, между бетоном и арматурой должно быть надежное сцепление (адгезия). Достаточный защитный слой обеспечивает необходимую площадь контакта для передачи усилий от арматуры к бетону и наоборот. Если защитный слой слишком мал, сцепление может быть недостаточным, что приведет к проскальзыванию арматуры и потере несущей способности.
• Защита от огня (повышение огнестойкости). При высоких температурах, например, во время пожара, сталь теряет свою прочность и жесткость гораздо быстрее, чем бетон. Достаточный защитный слой бетона действует как теплоизолятор, замедляя нагрев арматуры и тем самым продлевая время, в течение которого конструкция сохраняет свою несущую способность при пожаре.
• Предотвращение преждевременного разрушения при механических воздействиях.  Защитный слой предохраняет арматуру от непосредственных механических повреждений, таких как удары, истирание или локальные нагрузки, которые могли бы деформировать или повредить арматурные стержни.

Регламентирующие документы

Толщина защитного слоя бетона, в строительстве, для арматуры регламентируется нормативными документами. Основные нормативные документы:

• в России — СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (актуализированная редакция СНиП 52-01-2003);
• в Беларуси — СН 5.03.01-2020 «Бетонные и железобетонные конструкции» (актуализированная редакция СНиП 2.03.01-84 и СНБ 5.03.01-02).

Европейские нормы (Eurocode 2, EN 1992-1-1) используют систему классов экспозиции (exposure classes) для определения требований к защитному слою, что более детально отражает агрессивность среды:

• X0: Нет риска коррозии или воздействия (например, бетон без арматуры, сухая среда).
• XC1 - XC4: Риск коррозии, вызванной карбонизацией (XC1 - сухая или постоянно влажная; XC2 - влажная, редко сухая; XC3 - умеренно влажная; XC4 - циклическое увлажнение и высыхание).
• XD1 - XD3: Риск коррозии, вызванной хлоридами (не из морской воды) (XD1 - умеренно влажная; XD2 - влажная, редко сухая; XD3 - циклическое увлажнение и высыхание).
• XS1 - XS3: Риск коррозии, вызванной хлоридами из морской воды (XS1 - воздействие соленого воздуха; XS2 - постоянно под водой; XS3 - приливно-отливные зоны).
• XF1 - XF4: Воздействие замораживания-оттаивания (XF1 - умеренное; XF2 - умеренное с антиобледенителями; XF3 - сильное; XF4 - сильное с антиобледенителями).
• XA1 - XA3: Химически агрессивные среды (XA1 - слабоагрессивная; XA2 - среднеагрессивная; XA3 - сильноагрессивная).

Для каждого из этих классов (или их комбинаций) нормы предписывают минимальные требования к защитному слою бетона и к качеству самого бетона (класс по прочности, водонепроницаемость, морозостойкость).

От чего зависит толщина защитного слоя бетона?

Условия эксплуатации (класс воздействия окружающей среды) — это наиболее значимый фактор. Чем более агрессивна окружающая среда, тем больший защитный слой требуется для предотвращения коррозии арматуры. Классы воздействия окружающей среды описаны в соответствующих нормативных документах и учитывают:

• Влажность воздуха: нормальная, повышенная, постоянное увлажнение.
• Наличие агрессивных сред: хлориды (от антиобледенительных солей, морской воды), сульфаты, химические реагенты, промышленные выбросы.
• Контакт с грунтом: наличие или отсутствие бетонной подготовки, тип грунта.
• Замораживание-оттаивание: воздействие циклов замораживания-оттаивания, особенно с применением антиобледенителей.
• Наличие морской воды или воздуха.
• Карбонизация: проникновение углекислого газа, снижающего щелочность бетона.
• Тип конструкции и ее элемент: Различные элементы конструкции (фундаменты, колонны, балки, плиты, стены) имеют разные требования к защитному слою из-за различных нагрузок, условий работы и важности элемента для общей устойчивости здания.

Вид арматуры:

• Рабочая арматура: воспринимает основные усилия в конструкции.
• Конструктивная арматура: устанавливается для обеспечения совместной работы бетона и рабочей арматуры, а также для распределения усадочных и температурных деформаций. Для конструктивной арматуры часто допускается меньший защитный слой.
• Напрягаемая арматура: требует особого внимания, так как ее коррозия может привести к катастрофическому разрушению. Для такой арматуры требования к защитному слою выше.

Диаметр арматуры. В общем случае, толщина защитного слоя должна быть не меньше диаметра арматурного стержня.

Тип бетона. Плотные и низкопроницаемые бетоны (высоких классов по водонепроницаемости) обеспечивают лучшую защиту, что может позволить незначительно уменьшить защитный слой при соблюдении других условий.

Требуемая огнестойкость конструкции. Для обеспечения необходимой огнестойкости конструкции требуется определенный минимальный защитный слой, который замедлит нагрев арматуры при пожаре.

Наличие дополнительных защитных мероприятий. Использование специальных покрытий для арматуры (например, эпоксидных) или гидроизоляции конструкции может повлиять на требования к защитному слою, но это должно быть подтверждено расчетами и нормативами.

Нормы толщины защитного слоя бетона

Ниже приведены общие минимальные требования к толщине защитного слоя бетона для рабочей арматуры в различных условиях и для разных видов конструкций. Для конструктивной арматуры эти значения обычно уменьшаются на 5 мм (если нет других указаний).

Основные условия эксплуатации и общие требования:

• В закрытых помещениях при нормальной и пониженной влажности: не менее 20 мм.
• В закрытых помещениях при повышенной влажности (без дополнительных защитных мероприятий): не менее 25 мм.
• На открытом воздухе (без дополнительных защитных мероприятий): не менее 30 мм.
• В грунте (при наличии бетонной подготовки или без нее, зависит от влажности и агрессивности грунта):
  • В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки: не менее 40 мм.
  • В монолитных фундаментах без бетонной подготовки (для нижней рабочей арматуры): не менее 70 мм.
  • При постоянном контакте с грунтом: может достигать 75 мм.

Специальные требования для различных конструктивных элементов:

• Фундаменты:
  • Ленточные и сборные фундаменты: 30 мм (для продольной рабочей арматуры).
  • Монолитные фундаменты с бетонной подготовкой: 35 мм (для продольной рабочей арматуры).
  • Монолитные фундаменты без бетонной подготовки: 70 мм (для продольной рабочей арматуры).
• Колонны, балки, фермы: не менее 25 мм.
• Плиты перекрытия, стены:
  • Для плит и стенок толщиной до 100 мм: не менее 10 мм (для поперечной арматуры), для продольной может быть 15-20 мм.
  • Для плит и стенок толщиной более 100 мм: не менее 15 мм.
  • Для ребристых плит и плоских плит: 20 мм.

Важно: Указанные значения являются минимальными и могут быть увеличены в зависимости от конкретных проектных решений, требований к долговечности, огнестойкости и классов воздействия окружающей среды. Всегда необходимо руководствоваться действующими нормативными документами (СП, ГОСТ) и проектной документацией, разработанной квалифицированными специалистами. Общие принципы:

• Чем агрессивнее среда и чем важнее элемент конструкции, тем больше защитный слой.
• Для рабочей арматуры защитный слой больше, чем для конструктивной.
• Толщина защитного слоя не должна быть меньше диаметра арматурного стержня (для рабочей арматуры).

Таблица. Минимальный защитный слой бетона для рабочей арматуры в железобетонных конструкциях

Примечания:

• Это минимальные значения. В проектной документации могут быть указаны иные, большие значения, исходя из конкретных условий эксплуатации, расчетных сроков службы, класса бетона и других факторов.
• Диаметр арматуры. Защитный слой не должен быть меньше диаметра арматурного стержня (за исключением некоторых случаев для тонких элементов или конструктивной арматуры).
• Бетонная подготовка. Для фундаментов наличие бетонной подготовки (подбетонки) позволяет значительно уменьшить защитный слой.
• Сборные/Монолитные. Для сборных железобетонных элементов требования к защитному слою могут быть менее строгими, чем для монолитных, благодаря более контролируемому процессу производства.
• Классы воздействия среды. В современных нормах (например, Еврокоды) условия эксплуатации классифицируются более детально (карбонизация, хлориды, замораживание-оттаивание и т.д.), и для каждого класса или их комбинации устанавливаются свои требования к защитному слою и к классу бетона.
• Нормативные документы. При проектировании и строительстве необходимо руководствоваться актуальными национальными строительными нормами и правилами, а также проектной документацией.

Как обеспечить требуемую толщину защитного слоя бетона при армировании строительных конструкций?

Проектирование и подготовка

Достаточный защитный слой закладывается ещё на стадии проектирования и подготовки:

• Проектная организация, исходя из условий эксплуатации конструкции (влажность, агрессивные среды, контакт с грунтом, требуемая огнестойкость), типа элемента (фундамент, колонна, плита) и вида арматуры, определяет минимально необходимую толщину защитного слоя согласно действующим строительным нормам (например, СН 5.03.01-2020 в Беларуси или СП 63.13330.2018 в России). Эти значения указываются в рабочих чертежах.

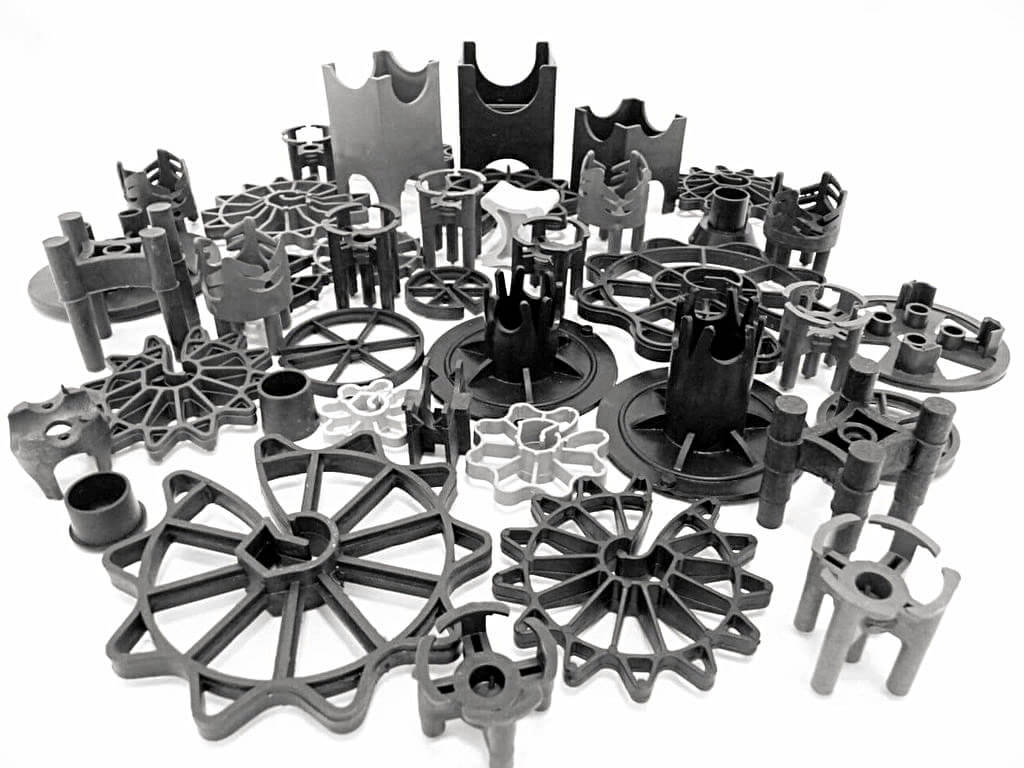

• Еще до начала работ нужно выбрать подходящие по типу и размеру фиксаторы защитного слоя. Фиксаторы — это специальные элементы, которые устанавливаются на арматуру и создают необходимый зазор между арматурным каркасом и опалубкой. Их выбор зависит от:
  • Типа конструкции. Для горизонтальных поверхностей (плиты, фундаменты) используются «стульчики», «звездочки» или «кубики». Для вертикальных поверхностей (колонны, стены, балки) — «звездочки», «стойки» или «конусы».
  • Размера защитного слоя. Фиксаторы выпускаются с разной высотой/толщиной, соответствующей требуемому защитному слою (например, 20 мм, 25 мм, 30 мм и т.д.).
  • Диаметра арматуры. Фиксаторы должны надёжно крепиться к арматуре соответствующего диаметра.
  • Нагрузки. Некоторые фиксаторы рассчитаны на определённую нагрузку (вес арматурного каркаса и рабочего, ступающего по нему).
  • Материала. Чаще всего используются пластиковые фиксаторы, но для тяжелых каркасов или особых условий могут применяться бетонные или металлические (с ограничителями коррозии).
• Опалубка должна быть прочной, жесткой, чистой и правильно установленной. Любые деформации опалубки могут привести к изменению толщины защитного слоя.

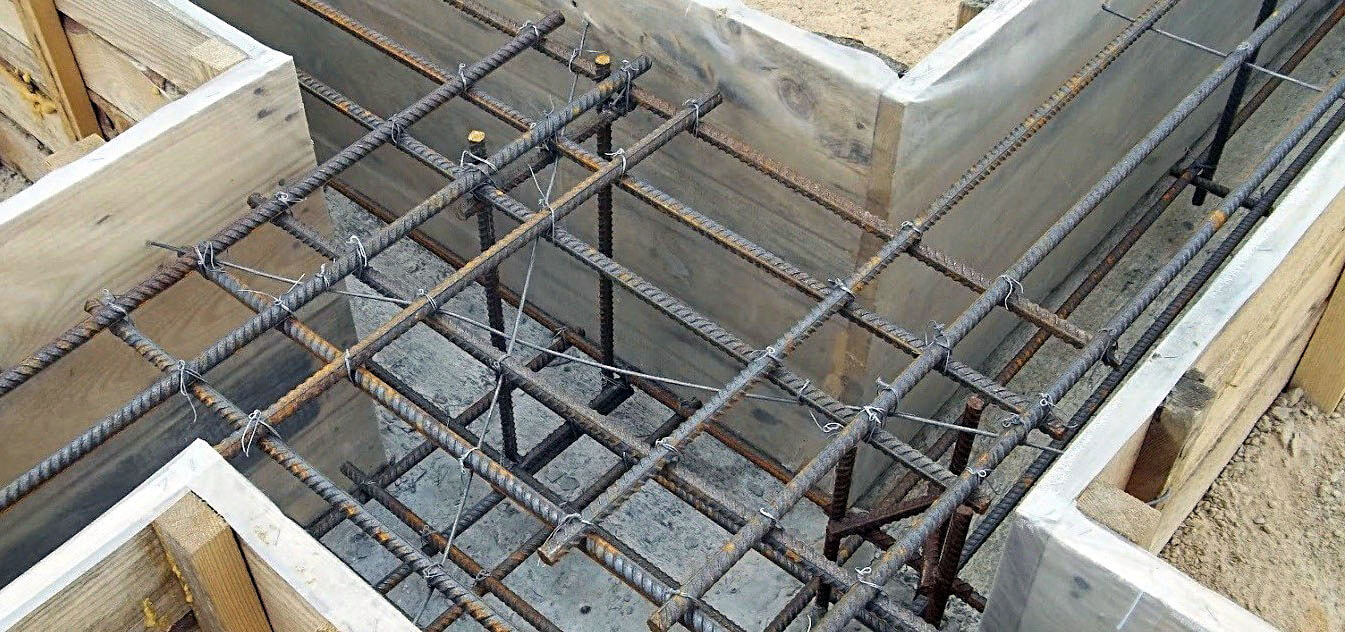

Установка арматуры и фиксаторов

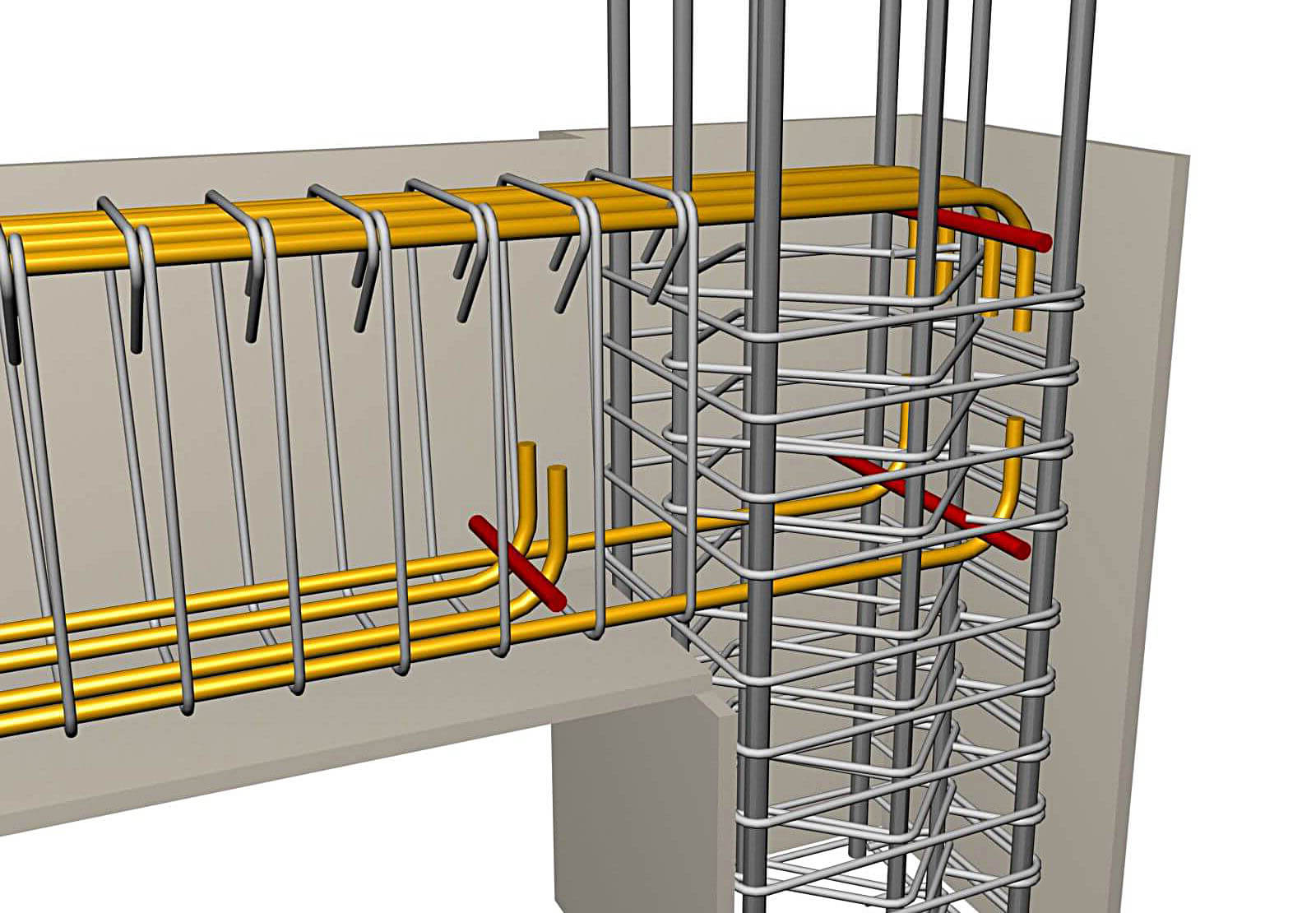

• Арматурный каркас должен быть собран точно по проекту, с соблюдением расстояний между стержнями и их расположением. Неправильно связанные или деформированные стержни могут помешать корректной установке фиксаторов.

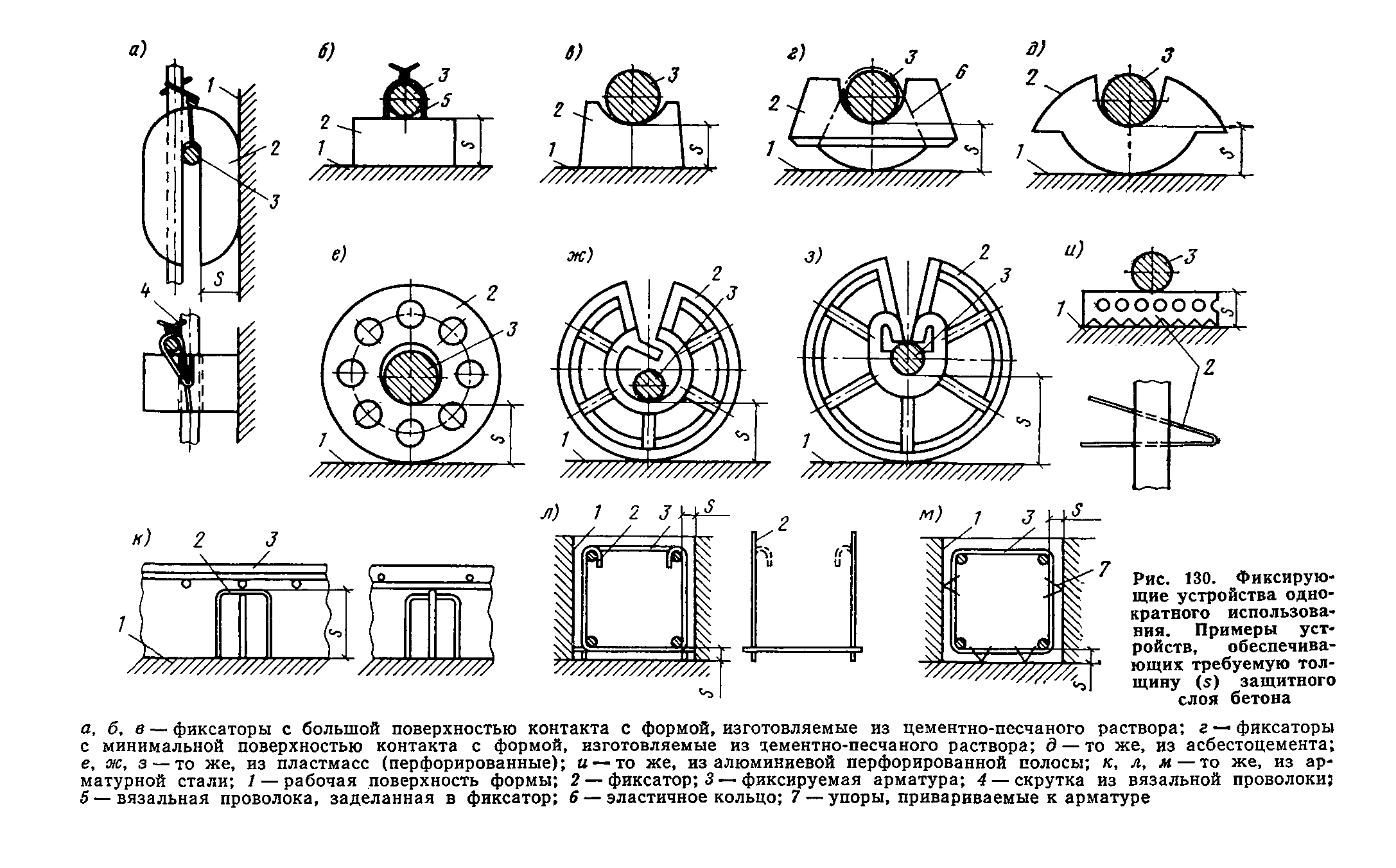

• Правильное расположение фиксаторов:
  • Фиксаторы должны устанавливаться с достаточной плотностью, чтобы арматура не прогибалась и не касалась опалубки под весом бетона, собственного веса и веса рабочих. Обычно это 4—8 штук на квадратный метр для плит и не менее 3—4 штук на погонный метр для балок и колонн. В местах пересечения арматурных стержней и по краям элементов плотность может быть увеличена.
  • Фиксаторы должны распределяться равномерно по всей площади или длине армируемой конструкции. Особое внимание следует уделить углам, краям и местам пересечения элементов.
  • Фиксаторы должны надёжно крепиться к арматуре, чтобы они не сместились во время укладки и уплотнения бетона.
  • После установки фиксаторов и сборки каркаса необходимо визуально или с помощью рулетки проверить, что арматура находится на заданном расстоянии от опалубки по всей длине и ширине элемента.
• Использование объемных фиксаторов (для массивных конструкций): Для тяжёлых и массивных конструкций, где фиксаторы должны выдерживать большой вес, могут использоваться объёмные фиксаторы или подставки из плотного бетона.

Бетонирование

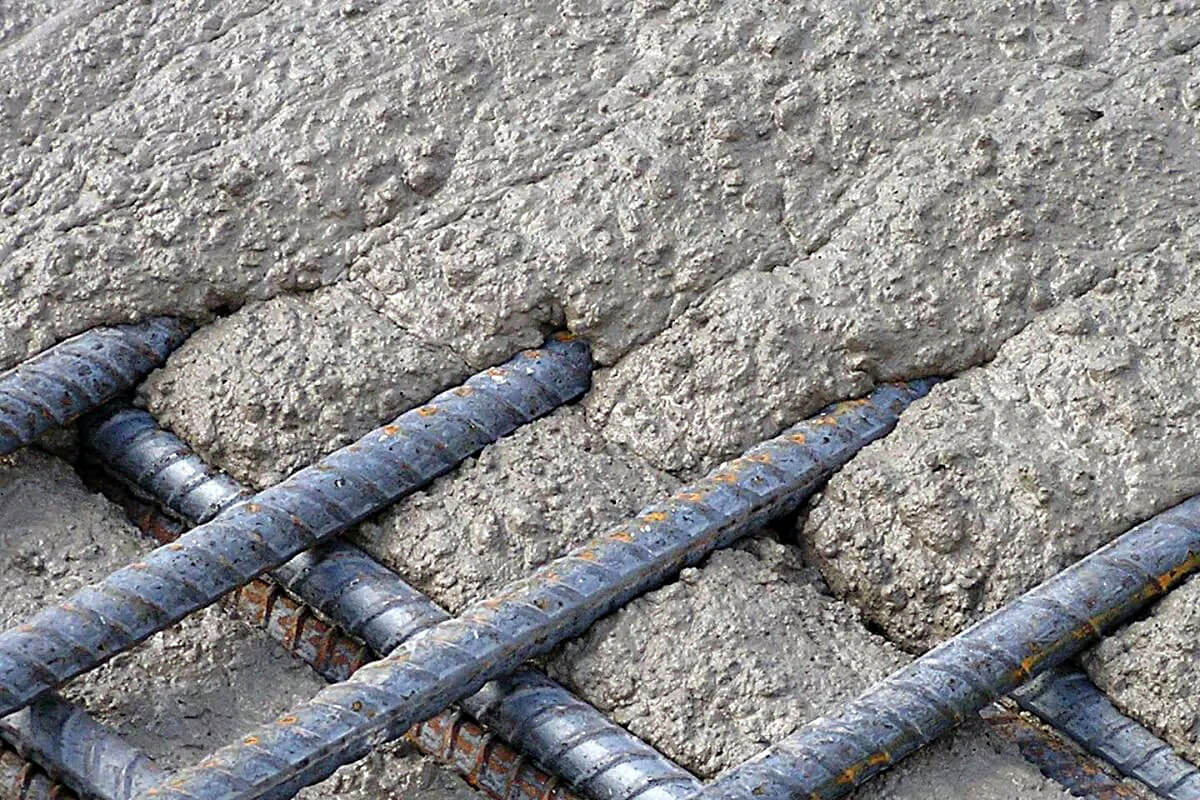

• Бетон следует укладывать аккуратно, избегая резких ударов и больших потоков, которые могут сместить арматуру или фиксаторы. Подавать бетон желательно равномерно по всей площади бетонирования.
• Уплотнение бетона вибраторами является обязательным для удаления воздушных пузырей и обеспечения плотного прилегания бетона к арматуре и опалубке. Однако чрезмерное или неправильное вибрирование может привести к:
  • Слишком интенсивное или длительное вибрирование может вызвать смещение арматурного каркаса или фиксаторов.
  • Чрезмерное вибрирование может привести к расслоению бетонной смеси, когда тяжёлые частицы оседают, а вода и цементное молоко поднимаются, что ослабляет бетон, особенно в защитном слое.
• Следите за тем, чтобы уровень бетона был достаточным для полного покрытия арматуры и обеспечения проектной толщины защитного слоя.

Контроль качества

• В процессе укладки арматуры и перед бетонированием необходимо проводить визуальный осмотр, чтобы убедиться в правильности установки фиксаторов и отсутствии прогибов арматуры.
• После распалубки, если есть сомнения или для выборочного контроля, можно использовать электромагнитные толщиномеры (пускомеры). Эти приборы позволяют бесконтактно измерить толщину защитного слоя бетона над арматурой.
• Все этапы контроля должны быть зафиксированы в исполнительной документации объекта.

Типичные ошибки и как их избежать

• Недостаточное количество фиксаторов — приводит к прогибу арматуры и уменьшению защитного слоя, особенно под ногами рабочих или под давлением бетона. Решение: Устанавливать фиксаторы с запасом, особенно на большой площади или при большом диаметре арматуры.
• Использование случайных предметов в качестве фиксаторов — камни, куски кирпича, деревянные бруски и т.д. не обеспечивают точной толщины, могут быть источниками неоднородности бетона и привести к коррозии арматуры. Решение: Использовать только специализированные заводские фиксаторы.
• Смещение фиксаторов при бетонировании — неправильно закрепленные или некачественные фиксаторы могут сместиться. Решение: Выбирать качественные фиксаторы, надёжно их закреплять и контролировать процесс бетонирования.
• Недостаточное уплотнение бетона приводит к образованию пустот (раковин) вокруг арматуры, что снижает защитные свойства бетона. Решение: Тщательное вибрирование, но без избытка.
• Отсутствие контроля — без регулярного контроля на всех этапах сложно гарантировать соблюдение требований. Решение: Внедрить систему контроля качества на всех стадиях работ.

Обратите внимание на статьи:

• Армирование элементов монолитных железобетонных зданий
• Арматурные работы
• Классификация стальной арматуры
• Как рассчитать арматуру на ленточный фундамент?
• Как рассчитать арматуру на столбчатый фундамент?
• Онлайн калькулятор арматуры
• Классы арматуры
• Армирование строительных конструкций
• Арматура — ГОСТ'ы, ТУ, СНИП'ы
• Площадь поперечного сечения арматуры

Ошибки необеспечения достаточного защитного слоя бетона для армирования

Не обеспечение достаточного защитного слоя бетона для арматуры является одной из самых распространенных и критических ошибок в железобетонном строительстве. Последствия таких ошибок могут быть катастрофическими, приводя к снижению долговечности, прочности и безопасности конструкций, а в крайних случаях — к их обрушению.

• Неправильный выбор или недостаточное количество фиксаторов. Использование фиксаторов неподходящего размера (слишком маленькие), их редкая установка, либо использование «подручных» средств (камни, куски кирпича, деревяшки), которые не обеспечивают точного расстояния и могут разрушаться. Экономия на фиксаторах, недостаточная квалификация рабочих, неверное понимание важности их роли.
• Смещение арматурного каркаса при бетонировании. Арматура смещается к опалубке под воздействием веса бетона, давления вибраторов, или при ходьбе рабочих по каркасу. Недостаточное крепление фиксаторов, слабые или редкие фиксаторы, слишком быстрое или неаккуратное бетонирование, чрезмерное или неправильное вибрирование.
• Некачественное вибрирование бетона. Недостаточное уплотнение бетона оставляет пустоты и раковины вокруг арматуры, а чрезмерное вибрирование может привести к расслоению смеси и «оседанию» крупных заполнителей, оставляя тонкий слой цементного молочка у поверхности. Неопытность оператора вибратора, спешка, попытка сэкономить время.
• Деформации опалубки. Опалубка прогибается под давлением свежеуложенного бетона, что приводит к уменьшению защитного слоя в местах прогибов. Недостаточная жесткость опалубки, плохое крепление, неверный расчет давления бетона.
• Нарушение проектных размеров. Фактическое отклонение от проектных размеров конструкции, когда арматура оказывается ближе к краю элемента, чем запланировано. Низкая культура производства работ, отсутствие контроля.
• Отсутствие контроля качества. Отсутствие систематического контроля за соблюдением защитного слоя на всех этапах — от установки фиксаторов до бетонирования и распалубки. Халатность, недостаток квалифицированных инспекторов.

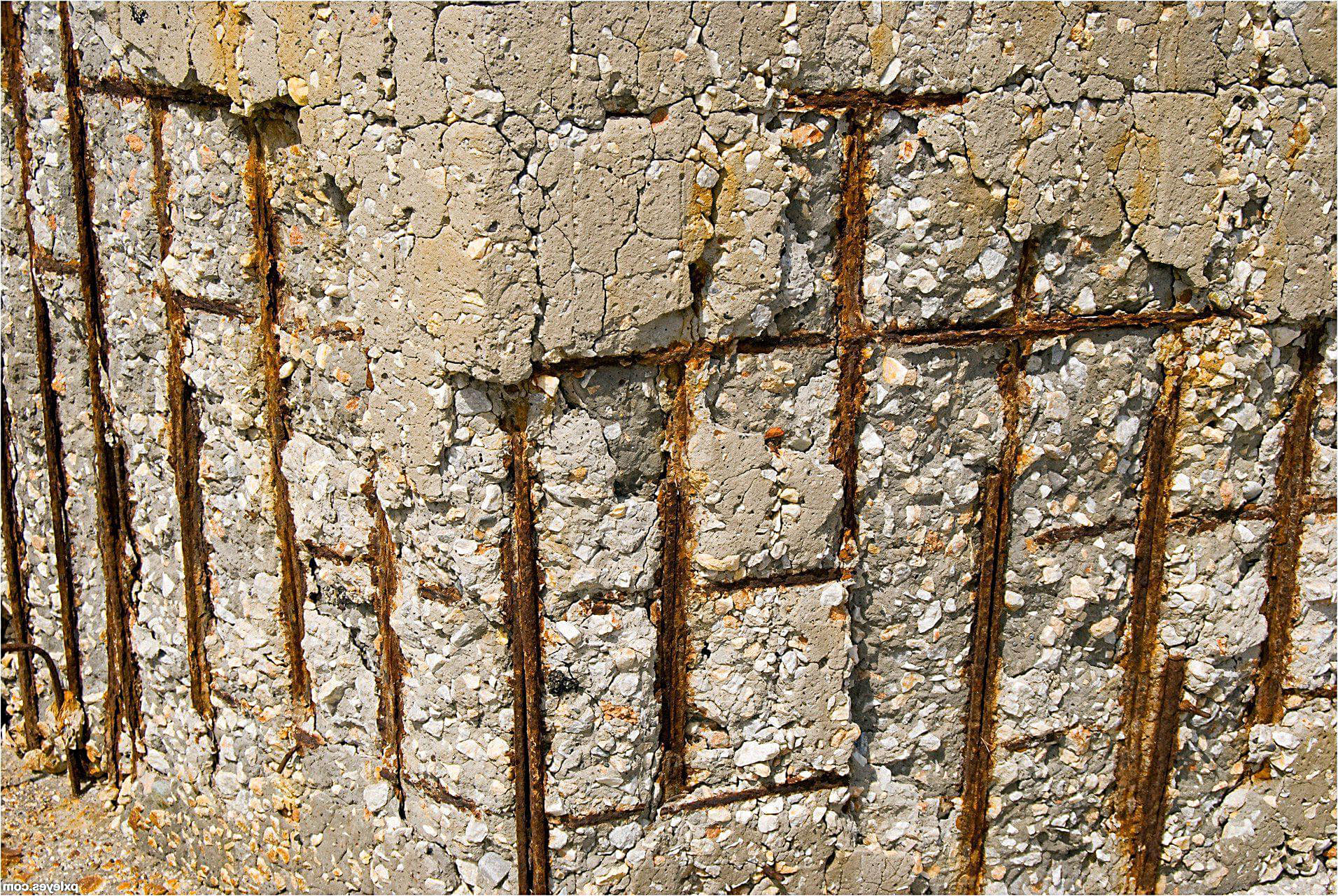

Последствия необеспечения достаточного защитного слоя
