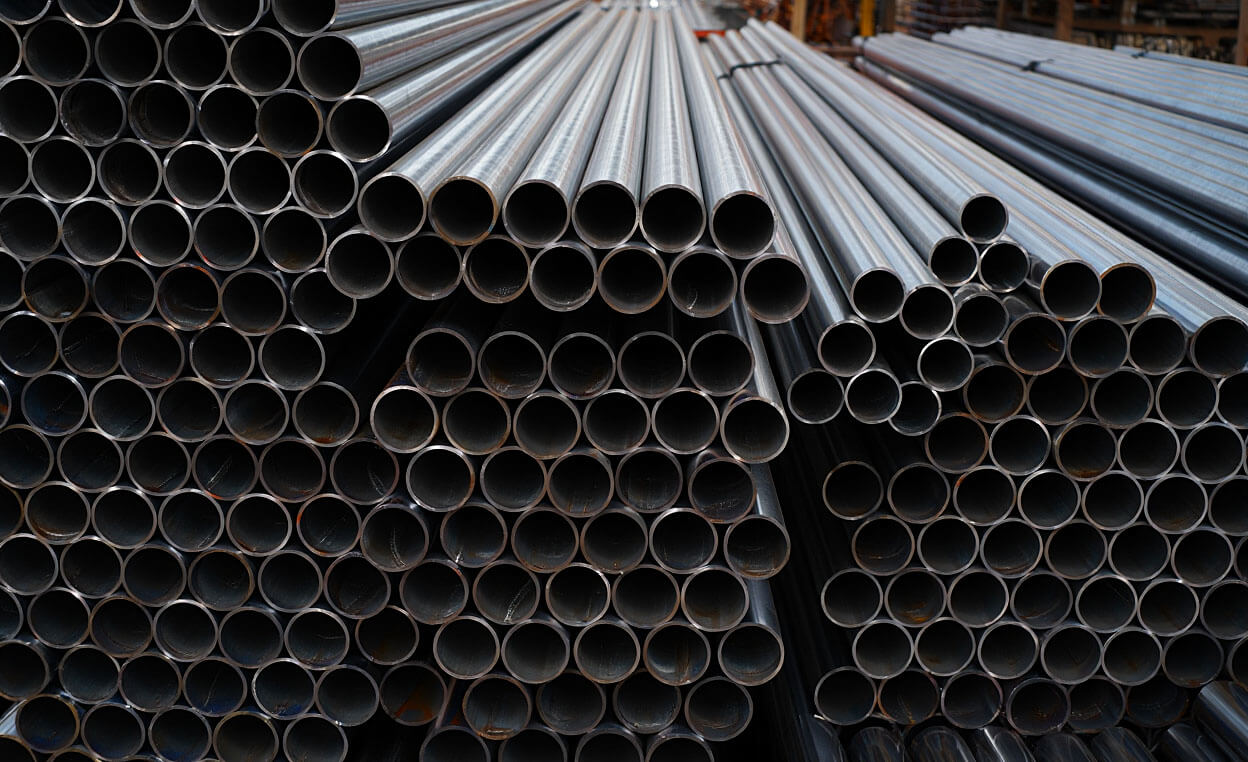

Как выбрать металлическую трубу круглого сечения — руководство

В настоящее время, рынок предлагает четыре основных вида стальных труб круглого сечения: водогазопроводные (ВГП), электросварные, оцинкованные и бесшовные. Каждый тип производится по собственному ГОСТу, имеет определённый сортамент по диаметрам и толщине стенки и, как следствие, свою область эффективного применения.

Это руководство построено как практический инструмент для быстрого принятия решения. В нём только нормативные ссылки на ГОСТы, проверенные цифры по срокам службы согласно ВСН 58-88, и готовые сценарии выбора под конкретные задачи: от замены стояка в квартире до строительства магистрального газопровода. В конце вас ждёт чек-лист из 5 шагов и таблицы быстрого подбора, позволяющие выбрать нужную трубу за минуту.

• Водогазопроводные трубы (ВГП) по ГОСТ 3262-75
• Электросварные прямошовные трубы по ГОСТ 10704-91
• Оцинкованные трубы: защита, которую видно
• Бесшовные трубы по ГОСТ 8732-78 и 8734-75
• Сводная таблица сравнения четырёх типов труб
• Ду (DN) против наружного диаметра — в чём разница
• Какой диаметр нужен для вашей задачи?
• Толщина стенки: параметр, который определяет срок службы
• Выбор трубы по назначению: готовые решения
• Водоснабжение холодное и горячее
• Газоснабжение: особые требования безопасности.
• Системы отопления
• Технологические трубопроводы
• Металлические конструкции (навесы, каркасы)
• Марки стали
• Срок службы: сколько живут стальные трубы в реальных условиях
• Семь типичных ошибок при выборе трубы
• Как проверить качество трубы перед покупкой
• Чек-лист: простой алгоритм выбора трубы за 5 шагов
• Таблица применения стальных труб в зависимости от параметров
• Стальные трубы против полимерных: сравнение применимости, достоинств и недостатков

Четыре типа стальных труб

Классификация стальных труб круглого сечения определяется методом их производства. Именно технология изготовления задаёт прочностные характеристики, допустимое рабочее давление, геометрическую точность и цену изделия. На рынке представлены четыре основных типа:

• водогазопроводные (ВГП);
• электросварные прямошовные;
• оцинкованные;
• бесшовные.

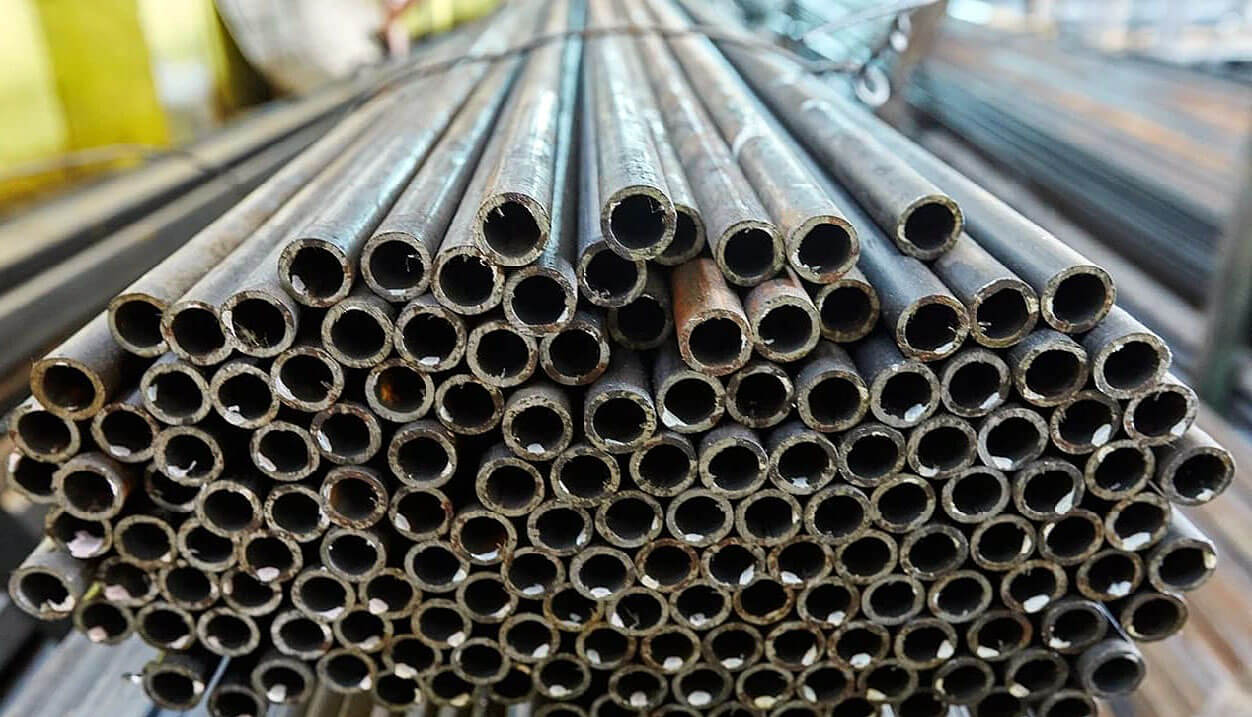

Водогазопроводные трубы (ВГП) по ГОСТ 3262-75

ГОСТ 3262-75 распространяется на не оцинкованные и оцинкованные стальные сварные трубы с нарезанной или накатанной цилиндрической резьбой и без резьбы. Стандарт введён в действие 1 января 1977 года и остаётся основным нормативным документом для труб, применяемых в системах водоснабжения, газоснабжения и отопления.

ВГП-трубы изготавливаются методом электросварки из углеродистой стали с последующим гидравлическим испытанием на прочность. Это ключевое отличие ВГП от обычных электросварных труб: каждая труба проходит проверку давлением, что гарантирует её пригодность для работы с жидкостями и газами под напором. Сварной шов ВГП-труб подвергается усилению, что повышает надёжность соединения.

Сортамент по ГОСТ 3262-75 охватывает условные проходы (DN) от 6 до 150. Наружные диаметры при этом составляют от 10,2 мм до 165,0 мм. Длина труб — от 4 до 12 метров мерной или немерной длины.

По толщине стенки ВГП-трубы делятся на три серии: лёгкие (толщина стенки от 1,8 до 4,0 мм), обыкновенные (от 2,0 до 4,5 мм) и усиленные (от 2,5 до 5,5 мм). Масса одного погонного метра варьируется от 0,37 кг для трубы Ду6 лёгкой серии до 15,88 кг для Ду150 усиленной серии.

ВГП-трубы — стандартное решение для разводки воды и отопления в квартирах и частных домах, подачи газа низкого и среднего давления, систем пожаротушения. На практике для создания системы отопления, горячего водоснабжения (ГВС) и циркуляции теплоносителя без специальных требований достаточно ВГП-труб, изготовленных по ГОСТ.

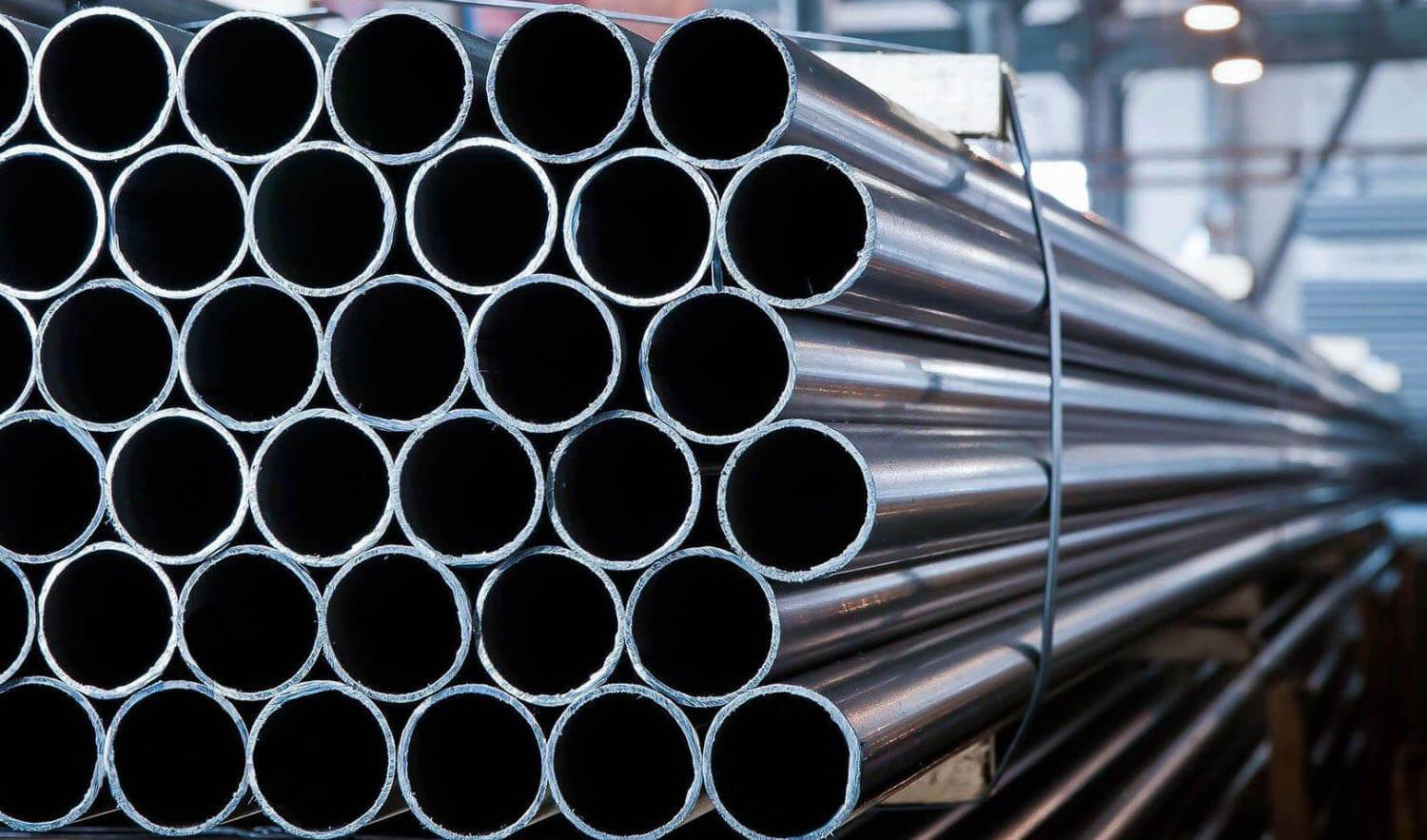

Электросварные прямошовные трубы по ГОСТ 10704-91

ГОСТ 10704-91 устанавливает сортамент стальных электросварных прямошовных труб. Технические условия регламентированы ГОСТ 10705-80, который распространяется на трубы диаметром от 10 до 630 мм из углеродистой и низколегированной стали, применяемые для трубопроводов и конструкций различного назначения.

Технология производства электросварных труб включает формовку стального листа или полосы в цилиндрическую форму с последующей сваркой продольного шва. Этот метод обеспечивает точность геометрических параметров с отклонением не более ±0,8% от номинального диаметра, что делает их экономически эффективным решением для масштабных проектов.

Диапазон диаметров по ГОСТ 10704-91 значительно шире, чем у ВГП: от 10 до 1620 мм. Толщина стенки может достигать 32 мм. Такой разброс параметров позволяет использовать электросварные трубы в самых разных сферах: от каркасов металлических конструкций до магистральных водоводов и нефтепроводов.

Для ответственных конструкций специалисты рекомендуют выбирать изделия класса «А» с нормированным внутренним гратом. Сварной шов электросварной трубы — её самое уязвимое место при работе под давлением и при циклических температурных нагрузках. При высоких температурах шов может «плыть», что делает электросварные трубы без дополнительной термообработки непригодными для систем горячего водоснабжения и пара.

С другой стороны, для конструкционных задач — столбов, опор, каркасов, навесов — электросварная труба является оптимальным решением по соотношению цены и прочности. ГОСТ 10705-80 прямо указывает, что данные трубы применяются для конструкций различного назначения.

Электросварные спиральношовные трубы производятся путём формовки рулонной стальной ленты под углом с последующей автоматической дуговой сваркой кромок под флюсом, что позволяет получать непрерывный спиральный шов высокой прочности и изготавливать изделия большого диаметра (по ГОСТ 8696-74 — от 159 до 2520 мм с толщиной стенки 3,5–25 мм, по ГОСТ 20295-85 для магистральных трубопроводов — 114–1020 мм) без ограничений, связанных с шириной исходного листа. После сварки трубы проходят неразрушающий контроль швов (ультразвук, рентген) и нарезаются на отрезки требуемой длины. Основное применение таких труб — строительство магистральных нефте-, газо- и продуктопроводов для транспортировки сред под высоким давлением, а также использование в строительстве, жилищно-коммунальном хозяйстве и промышленных трубопроводных системах.

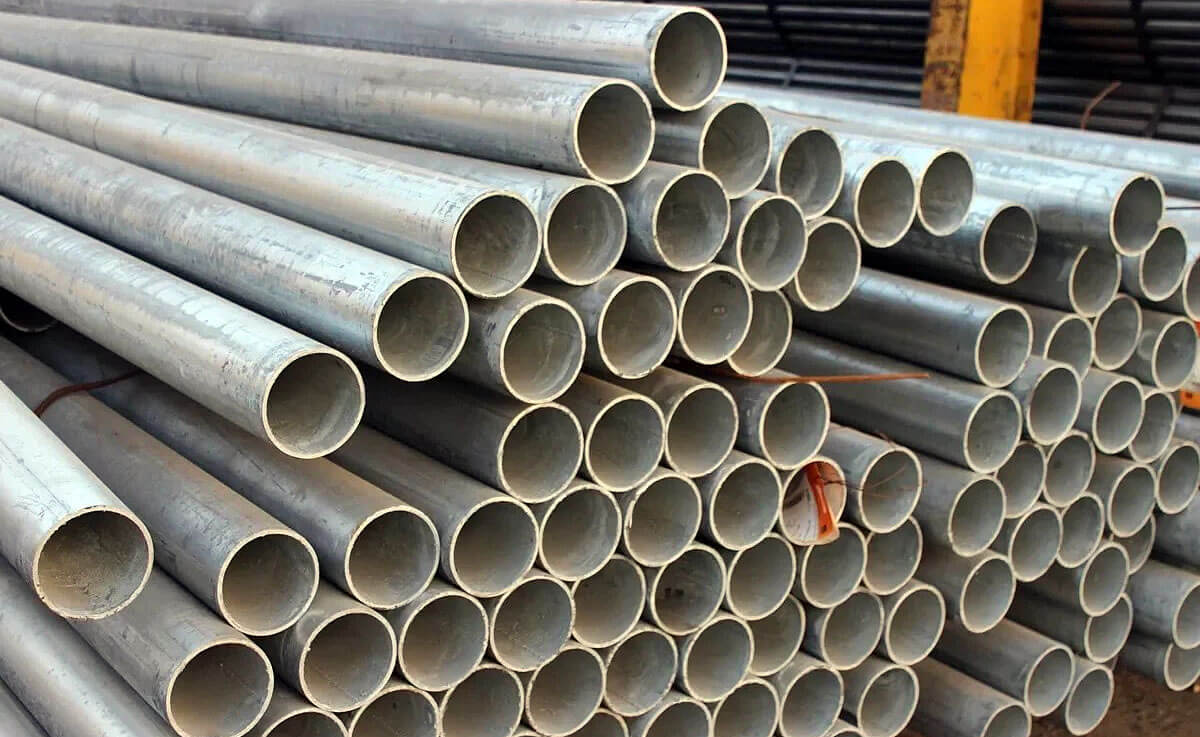

Оцинкованные трубы: защита, которую видно

Оцинкованная труба — это стальная труба (чаще всего ВГП или электросварная), на поверхность которой нанесён защитный слой цинка. ГОСТ 3262-75 включает требования как к не оцинкованным, так и к оцинкованным трубам. Оцинкованные трубы тяжелее не оцинкованных на 3% за счёт массы покрытия.

Существует четыре основные технологии цинкования: горячее (погружение в расплавленный цинк), холодное (аналогично окрашиванию), гальваническое (осаждение ионов цинка из электролита) и термодиффузионное (обработка цинковыми парами при высокой температуре). Термодиффузионный метод наиболее эффективен, поскольку частицы цинка не только покрывают поверхность металла, но и проникают в верхние слои стали.

Согласно СП 41-101-95 п.4.38, для сетей горячего водоснабжения в закрытых системах теплоснабжения следует применять оцинкованные трубы с толщиной цинкового покрытия не менее 30 мкм. Термодиффузионное цинкование по ГОСТ 9.307-89 создаёт покрытие толщиной 40-120 мкм, увеличивающее срок службы труб в солёных почвах до 25 лет.

Цинковый слой не является вечной защитой. Средний срок службы оцинкованной трубы до появления первых очагов коррозии составляет 10-15 лет, особенно в местах срезов и сварных швов. При сварке оцинкованных труб необходимо использовать специальные электроды и обязательно обрабатывать сварной шов антикоррозионным составом, восстанавливающим цинковую защиту.

Оцинкованные трубы применяются для систем ГВС и ХВС, наружной прокладки трубопроводов, в пищевой промышленности, для изготовления опор освещения и дорожных ограждений. ГОСТ 30732-2006 регламентирует применение оцинкованных труб-оболочек для тепловых сетей с ППУ-изоляцией.

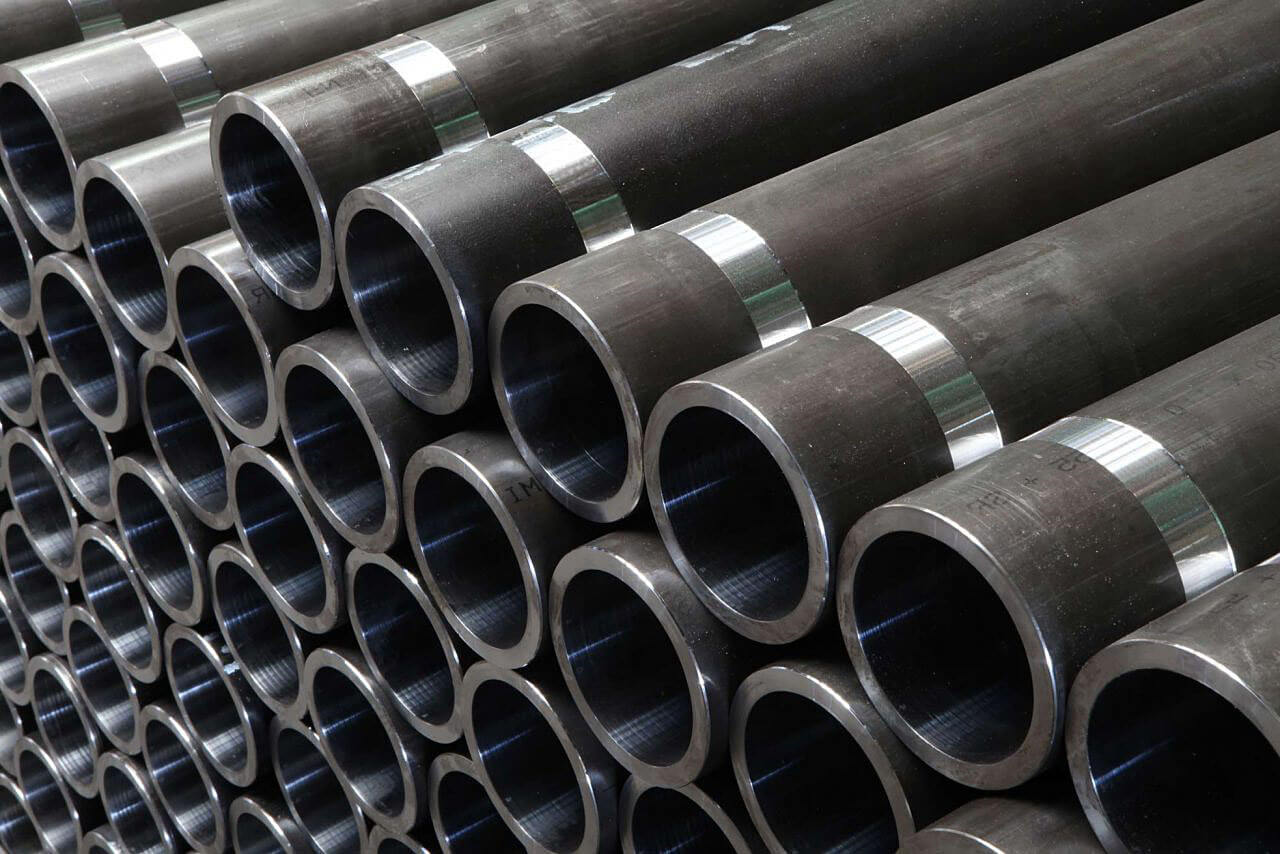

Бесшовные трубы по ГОСТ 8732-78 и 8734-75

ГОСТ 8732-78 распространяется на горячедеформированные бесшовные стальные трубы общего назначения, изготовляемые по наружному диаметру, толщине стенки и длине. ГОСТ 8734-75 регламентирует сортамент холоднодеформированных бесшовных труб.

Технология производства бесшовных горячедеформированных труб начинается с нагрева цельной стальной заготовки до температуры выше 900 °C. Раскалённая заготовка прошивается на прошивном стане, образуя полую гильзу, которая затем прокатывается до заданных размеров. Отсутствие сварного шва обеспечивает монолитную структуру стенки и равномерное распределение напряжений по всему сечению.

Холоднодеформированные бесшовные трубы получают путём холодной прокатки или волочения горячедеформированной заготовки. Этот метод обеспечивает высокую точность геометрических размеров и качество внутренней и наружной поверхности.

Диапазон диаметров горячедеформированных бесшовных труб — от 20 до 550 мм с толщиной стенки от 2,5 до 75 мм. Холоднодеформированные трубы выпускаются диаметрами от 5 до 250 мм с толщиной стенки от 0,3 до 24 мм.

Бесшовные горячедеформированные трубы выдерживают рабочее давление до 100 атмосфер (10 МПа) и применяются в магистральных трубопроводах, работающих под высоким давлением. В крановых установках грузоподъёмностью свыше 10 тонн применяются бесшовные трубы диаметром 159-325 мм с толщиной стенки 10-15 мм.

Согласно СН 527-80, для трубопроводов с давлением до 10 МПа и температурой от −70 до +450°С требуется индивидуальный расчет прочности. Бесшовные трубы — стандартное решение для таких условий.

Недостаток бесшовных труб — высокая цена (в 1,5-2 раза выше электросварных аналогов) и невозможность гибки на объекте без специальной вальцовки из-за риска разрушения стенки.

Сводная таблица сравнения четырёх типов труб

Смотрите также материалы:

• Как выбрать столбы для забора: сечение, шаг, глубина, расчёт нагрузки
• Таблицы применимости профильных труб в зависимости от размеров и толщины стенки
• Таблица перевода дюймов в мм и см, DN (ДУ)
• ГОСТы на трубный прокат
• Сортамент металлических труб
• Технологические трубопроводы
• Трубопроводы — классификация, основные компоненты и характеристики
• Виды и особенности применения трубопроводной арматуры
• Фитинги, виды фитингов для разных типов труб
• Размеры и диаметры труб круглого сечения
• Производство стальных труб
• Виды и классификация стальных труб

Ду (DN) против наружного диаметра — в чём разница

Путаница между дюймовой маркировкой и фактическими размерами стальных труб — одна из самых частых причин ошибок при покупке фитингов и соединительной арматуры. Труба, маркированная как «¾ дюйма» (Ду20), имеет наружный диаметр 26,8 мм и внутренний диаметр 21,2 мм при обыкновенной толщине стенки 2,8 мм.

Условный проход (Ду или DN) — это номинальный параметр, приблизительно равный внутреннему диаметру трубы в миллиметрах. Он используется для унификации присоединительных размеров арматуры и фитингов. Фактический внутренний диаметр зависит от толщины стенки и всегда отличается от Ду.

Наружный диаметр — физический размер трубы, измеряемый по внешней поверхности. Именно наружный диаметр является ключевым параметром при заказе трубы на металлобазе и при расчёте несущей способности конструкции.

Формула расчёта внутреннего диаметра: ВД = НД − (2 × толщина стенки). Например, для трубы ВГП Ду32 (наружный диаметр 42,3 мм) с толщиной стенки 3,2 мм внутренний диаметр составит 42,3 − 6,4 = 35,9 мм.

Пропускная способность трубопровода определяется внутренним диаметром и шероховатостью внутренней поверхности. Согласно таблицам Шевелёва, для расчёта гидравлических потерь используются именно внутренние диаметры с учётом фактической толщины стенки.

Какой диаметр трубы нужен для вашей задачи?

Для внутриквартирной разводки водоснабжения и отопления применяются трубы Ду15 и Ду20 (наружные диаметры 21,3 мм и 26,8 мм соответственно). Этого сечения достаточно для обеспечения расхода воды одним-двумя сантехническими приборами.

Стояки в многоквартирных домах монтируются из труб Ду25-Ду32 (наружные диаметры 33,5-42,3 мм). Такой диаметр обеспечивает пропускную способность, необходимую для одновременной работы нескольких квартир.

Ввод водопровода в частный дом от магистрали выполняется трубой диаметром 32-50 мм. Для систем водоснабжения низкого давления оптимальны диаметры 25-50 мм при толщине стенки 2,5-3,0 мм, обеспечивающие достаточный запас прочности в 1,2 раза.

Для полива участка и технического водоснабжения применяются трубы диаметром 25-40 мм. Дальнейшее увеличение диаметра не даёт прироста расхода при типовом давлении в бытовых сетях (2-3 атмосферы).

В несущих конструкциях промышленных зданий применяют трубы диаметром 89-159 мм с толщиной стенки 3,5-6 мм, способные выдерживать тройной запас прочности.

Для магистральных водоводов и нефтепроводов используются трубы диаметром от 219 мм до 1420 мм с соответствующей толщиной стенки, рассчитываемой по СНиП 2.04.02-84 и другим отраслевым нормам.

Толщина стенки: параметр, который определяет срок службы

Толщина стенки стальной трубы напрямую влияет на три критических параметра: рабочее давление, которое способна выдержать труба без разрушения, срок службы до сквозной коррозии в агрессивной среде (грунт, влажный воздух), и массу погонного метра, определяющую стоимость и удобство монтажа.

Серии труб: лёгкая, обыкновенная, усиленная

Для ВГП-труб ГОСТ 3262-75 устанавливает три серии по толщине стенки. Для Ду15 лёгкая серия имеет стенку 2,35 мм, обыкновенная — 2,8 мм, усиленная — 3,2 мм. Для Ду25 соответствующие значения составляют 2,8 мм, 3,2 мм и 4,0 мм.

Лёгкая серия применяется исключительно для ненагруженных конструкций и кожухов. Использование лёгких труб для систем водоснабжения и отопления не допускается из-за недостаточной прочности и малого срока службы.

Обыкновенная серия — стандартное решение для внутренних систем холодного и горячего водоснабжения, отопления в помещениях с нормальной влажностью. При толщине стенки 2,8-3,2 мм такая труба служит 15-20 лет в системах ХВС и 10-15 лет в системах ГВС без оцинковки.

Усиленная серия обязательна для газопроводов (требование безопасности), для подземной прокладки водопровода, для вводов в здания и для систем отопления с высоким рабочим давлением. Увеличенная толщина стенки обеспечивает повышенную прочность и устойчивость к высоким давлениям.

Зависимость толщины стенки от способа прокладки

При прокладке трубы в грунте толщина стенки определяет, через сколько лет коррозия «проест» металл насквозь. Для черной стальной трубы скорость коррозии в среднеагрессивных грунтах составляет 0,1-0,2 мм в год. Труба со стенкой 2,8 мм потеряет герметичность через 14-28 лет, труба со стенкой 4,0 мм — через 20-40 лет.

Для дачного водопровода, закапываемого в землю, минимальная рекомендуемая толщина стенки — 3,0 мм. Труба со стенкой 2,0 мм в грунте может начать пропускать воду уже через 5-7 лет эксплуатации.

При надземной прокладке на открытом воздухе критическим фактором становится не столько коррозия, сколько механические нагрузки — ветровые, снеговые, вибрационные. Для столбов забора минимальная рекомендуемая толщина стенки — 2,5-3,0 мм. Трубы со стенкой 2,0 мм и менее гнутся под ветровой нагрузкой уже в первый сезон эксплуатации.

Для опор освещения и ЛЭП применяются электросварные трубы диаметром 108-159 мм с толщиной стенки 3,5-5,0 мм. Увеличенная толщина стенки обеспечивает устойчивость к ветровым нагрузкам и вибрации от проходящего транспорта.

Выбор трубы по назначению: готовые решения

Водоснабжение холодное и горячее

Для внутренней разводки ХВС в квартире и частном доме применяются ВГП-трубы обыкновенной серии Ду15-Ду20 (наружный диаметр 21,3-26,8 мм). Допускается использование неоцинкованных труб, так как холодная вода не ускоряет коррозию, а внутренняя поверхность со временем покрывается защитным слоем карбонатных отложений.

Для систем ГВС обязательны оцинкованные ВГП-трубы. Без цинкового покрытия горячая вода (температура выше 60°C) вызывает интенсивную кислородную коррозию, сокращая срок службы трубы до 5-7 лет. Оцинкованные трубы для ГВС служат 20-30 лет согласно ВСН 58-88.

Для наружного водопровода от скважины или магистрали до дома применяются электросварные трубы диаметром 32-50 мм с толщиной стенки не менее 3,0 мм. Труба укладывается ниже глубины промерзания и требует дополнительной гидроизоляции или применения труб с заводским антикоррозионным покрытием (ВУС).

Газоснабжение: особые требования безопасности

Для внутренних газопроводов низкого давления применяются исключительно ВГП-трубы усиленной серии. Использование обыкновенных и лёгких труб для газа запрещено. Трубы должны соответствовать ГОСТ 3262-75 и проходить обязательные гидравлические испытания.

Для наружных газопроводов среднего и высокого давления применяются электросварные прямошовные и спиральношовные трубы по ГОСТ 31447-2012 диаметром от 114 до 1420 мм. Толщина стенки рассчитывается индивидуально исходя из рабочего давления и категории газопровода.

Системы отопления

Для внутридомовых систем отопления с рабочим давлением до 6 атмосфер применяются ВГП-трубы обыкновенной серии. Для систем с давлением выше 6 атмосфер или с температурой теплоносителя выше 95°C требуются трубы усиленной серии.

В закрытых системах отопления с подготовленным теплоносителем (деаэрированная вода) срок службы стальных труб достигает 20 лет. В открытых системах, где происходит насыщение воды кислородом, срок службы снижается, поэтому приоритет отдаётся оцинкованным трубам или трубам из стали 09Г2С.

Технологические трубопроводы

Для промышленных технологических трубопроводов выбор трубы определяется рабочими параметрами. При давлении до 1,6 МПа и температуре до 300°C применяются электросварные трубы по ГОСТ 10705-80. При давлении выше 1,6 МПа и температуре выше 300°C обязательны бесшовные горячедеформированные трубы по ГОСТ 8732-78.

Для агрессивных сред (кислоты, щёлочи, растворы солей) применяются трубы из нержавеющей стали или трубы с внутренним антикоррозионным покрытием.

Металлические конструкции (навесы, каркасы)

Для навесов, козырьков и каркасов теплиц применяются электросварные трубы диаметром 20-40 мм с толщиной стенки 2-3,5 мм. Такой толщины достаточно для обеспечения жёсткости конструкции при минимальном расходе металла.

Для несущих элементов каркасов зданий и сооружений применяются трубы диаметром 89-159 мм с толщиной стенки 3,5-6,0 мм. Расчёт сечения выполняется по СП 16.13330 «Стальные конструкции» с учётом действующих нагрузок.

Отклонение овальности сечения более 1,5% от номинального диаметра снижает несущую способность конструкции на 15-20%. При приёмке труб для ответственных конструкций необходимо проверять геометрию торца.

Марки стали

Сравнительная таблица марок стали для труб

Практический выбор стали для труб

Чтобы быстро определить подходящую марку стали, можно использовать следующий практический подход:

• Для стандартных бытовых задач (водопровод, отопление, газоснабжение в доме или квартире) достаточно труб из углеродистой стали обыкновенного качества Ст3. Это экономичный и проверенный временем вариант.
• Если от трубы требуется повышенная прочность и надёжность (например, для систем отопления и водоснабжения с высокими параметрами), стоит выбирать качественную углеродистую Сталь 20. Она отличается более стабильными характеристиками и лучшей свариваемостью по сравнению со Ст3.
• Для промышленных трубопроводов, работающих под высоким давлением или в сложных климатических условиях, необходимы низколегированные стали. 09Г2С является основным выбором для магистральных трубопроводов благодаря своей прочности и отличной работе на морозе. 17Г1С также широко применяется в магистральных трубопроводах, а её улучшенная версия (17Г1С-У) предназначена для особо ответственных участков и северных регионов.
• Для металлоконструкций, требующих не только прочности, но и стойкости к атмосферной коррозии (например, опоры мостов, элементы судов, открытые эстакады), используют 10ХСНД. Присутствие в составе хрома, никеля и меди значительно повышает её долговечность в условиях влажности и перепадов температур.

Срок службы: сколько живут стальные трубы в реальных условиях

Согласно ВСН 58-88, нормативный срок службы стальных водопроводных труб (стояк или подводка) составляет 15 лет для ХВС. Отопительная система из стальных труб в закрытом исполнении рассчитана на 20 лет эксплуатации. Газопроводы из стальных труб имеют нормативный срок службы 20 лет.

Оцинкованные трубы демонстрируют значительно более высокие показатели. По ВСН 58-88, срок службы оцинкованных стояков ХВС — 30 лет, стояков ГВС в закрытых системах теплоснабжения — 20 лет, в открытых системах — 30 лет.

Фактический срок службы оцинкованных труб в благоприятных условиях может достигать 50-70 лет. Известны случаи, когда оцинкованный водопровод сохранял герметичность и после 50 лет эксплуатации.

На практике срок службы стальной трубы определяется не только нормативом, но и конкретными условиями: качеством воды, наличием блуждающих токов в грунте, качеством монтажа, соблюдением технологии сварки. Труба, проложенная в агрессивном грунте без гидроизоляции, может выйти из строя через 5-7 лет независимо от заявленной толщины стенки.

Применение термодиффузионного цинкования толщиной 90 мкм на морских терминалах позволило увеличить межремонтный интервал труб с 6 до 22 лет. Это наглядно демонстрирует прямую зависимость срока службы от качества и толщины защитного покрытия.

ВСН 58-88 (р) — это ведомственные строительные нормы, полное название которых звучит как «Положение об организации и проведении реконструкции, ремонта и технического обслуживания зданий, объектов коммунального и социально-культурного назначения». Документ был утвержден приказом Госкомархитектуры при Госстрое СССР 23 ноября 1988 года и введен в действие с 1 июля 1989 года.

По сути, это был базовый нормативный документ советской эпохи, который регламентировал всю систему содержания и обновления жилых и общественных зданий. Его главная ценность для темы труб заключается в Приложении №3, которое устанавливало «Минимальную продолжительность эффективной эксплуатации элементов зданий и объектов», то есть нормативные сроки службы до капитального ремонта или замены. Именно на эти цифры — 15 лет для черных стальных труб и 20-30 лет для оцинкованных — до сих пор ориентируются управляющие компании и инженеры при планировании ремонтов.

Несмотря на то, что документ был разработан в 1988 году, он имеет статус «действующий». Он не был официально отменен и продолжает использоваться в качестве методической базы и отправной точки для оценки сроков службы, хотя со временем появились и более современные нормативы (например, СП 30.13330.2020, устанавливающий общий срок службы систем водоснабжения не менее 50 лет).

Семь типичных ошибок при выборе трубы

1. Путаница между условным проходом (Ду) и наружным диаметром (Dн). Клиент заказывает трубу «диаметром 20 мм», ожидая получить ВГП Ду20 с наружным диаметром 26,8 мм, а получает трубу с фактическим наружным диаметром 20 мм, которая не подходит к используемым на объекте фитингам.

2. Экономия на толщине стенки при прокладке в грунте. Труба со стенкой 2,0 мм, закопанная в землю, теряет герметичность через 5-7 лет. Замена требует повторных земляных работ, стоимость которых многократно превышает экономию на металле.

3. Использование электросварной трубы для горячей воды. Под воздействием высокой температуры и давления сварной шов электросварной трубы «плывёт», что приводит к разгерметизации. Для ГВС требуются либо ВГП-трубы, прошедшие гидроиспытания, либо бесшовные трубы.

4. Покупка бесшовной трубы для ненагруженных конструкций. Бесшовная труба стоит в 1,5-2 раза дороже электросварной. Использование её для столбов забора или каркаса навеса — неоправданная переплата без прироста эксплуатационных характеристик.

5. Сварка оцинкованной трубы без последующей защиты шва. При сварке цинковое покрытие в зоне шва выгорает, оставляя незащищённый металл. Через 1-2 года в этом месте начинается интенсивная коррозия. Шов необходимо зачищать и покрывать холодным цинком или другим антикоррозионным составом.

6. Игнорирование требований ГОСТ к длине труб. ВГП-трубы поставляются длиной от 4 до 12 метров. Если проектом предусмотрены отрезки определённой длины, необходимо заказывать трубы мерной длины, иначе на объекте возникнут дополнительные работы по резке и отходы металла.

7. Хранение труб навалом на земле. Контакт с грунтом вызывает коррозию наружной поверхности, а неравномерная нагрузка приводит к деформации сечения — овальности, которая снижает несущую способность конструкции.

Как проверить качество трубы перед покупкой

Первый шаг проверки — визуальный контроль поверхности. На трубе не должно быть трещин, вмятин, глубоких царапин, ржавчины и окалины. Для оцинкованных труб проверяется равномерность покрытия и отсутствие отслоений цинка.

Второй шаг — контроль геометрии. Торец трубы должен быть ровным, без овальности. Овальность сечения определяется как разность между максимальным и минимальным диаметрами в одном сечении. Для ответственных конструкций допустимое отклонение — не более 1,5% от номинального диаметра.

Третий шаг — проверка сварного шва. У электросварных и ВГП-труб шов должен быть ровным, сплошным, без подрезов, пор и непроваров. Внутренний грат (усиление шва) не должен превышать нормированных значений, указанных в ГОСТ.

Четвёртый шаг — наличие маркировки. Каждая труба или пачка труб должна иметь бирку завода-изготовителя с указанием ГОСТа, марки стали, размеров, номера партии и даты выпуска. Отсутствие маркировки — основание для отказа от приёмки.

Пятый шаг — проверка сопроводительной документации. Сертификат соответствия или паспорт качества должен подтверждать соответствие трубы заявленному ГОСТу и содержать результаты приёмо-сдаточных испытаний, включая гидроиспытания для ВГП-труб.

Чек-лист: простой алгоритм выбора трубы за 5 шагов

Шаг 1. Определите среду и условия эксплуатации. Ответьте на четыре вопроса: Что будет течь внутри трубы? Какая температура среды? Где будет проложена труба — в помещении, на улице, в земле? Какое рабочее давление в системе?

Шаг 2. Выберите тип трубы. Вода и газ внутри дома — ВГП. Конструкции (забор, навес, каркас) — электросварная. Горячая вода и наружная прокладка — оцинкованная ВГП или электросварная. Высокое давление и ответственные узлы — бесшовная.

Шаг 3. Подберите диаметр. Для внутриквартирной разводки — Ду15-20. Для стояков и вводов в дом — Ду25-32. Для магистралей — от 50 мм и выше. Для конструкций — по расчёту нагрузок.

Шаг 4. Определите толщину стенки. Для газа — только усиленная серия. Для воды в земле — не менее 3,0 мм. Для столбов забора — 2,5-3,0 мм. Для систем отопления — обыкновенная или усиленная в зависимости от давления.

Шаг 5. Проверьте марку стали и соответствие ГОСТу. Для стандартных задач — сталь 20. Для низких температур и повышенных нагрузок — 09Г2С. Убедитесь, что труба соответствует действующему ГОСТу, а не устаревшим ТУ.

При возникновении сомнений в расчётах или выборе конкретной позиции обратитесь к специалистам металлобазы. Профессиональная консультация на этапе заказа исключает ошибки, цена которых многократно превышает стоимость самой трубы.

Таблица применения стальных труб в зависимости от параметров

Готовые решения: какая труба нужна для вашей задачи

Как выбрать нужную трубу: практические примеры

Чтобы окончательно определиться, посмотрите на конкретные задачи:

• Для замены стояка отопления в квартире: Ваш выбор — труба ВГП (обыкновенная, часто оцинкованная) с условным проходом Ду 15, 20 или 25 (наружный диаметр 21,3 - 33,5 мм). Это стандартное, надежное и проверенное решение.
• Для прокладки водопровода от магистрали к частному дому: Идеально подойдет электросварная труба среднего диаметра (например, 89-159 мм) с толщиной стенки 4-6 мм. Она рассчитана на прокладку в грунте и обеспечит необходимую прочность и долговечность.
• Для трубопровода высокого давления на производстве: Требуется бесшовная горячедеформированная труба. Выбор конкретного диаметра и толщины стенки (часто от 10 мм и более) производится на основе инженерного расчета, исходя из параметров рабочего давления и температуры.
• Для защиты трубопровода с ППУ-изоляцией: Нужна оцинкованная труба-оболочка по ГОСТ 30732-2006. Ее диаметр подбирается по диаметру изолируемой трубы, а толщина стенки составляет от 0,55 до 1,6 мм (например, для стальной трубы 159 мм нужна оболочка диаметром 250 или 280 мм со стенкой 0,55 мм).

Стальные трубы против полимерных: сравнение применимости, достоинств и недостатков

Полимерные трубы появились в гражданском строительстве в 1960-х годах и к настоящему времени практически вытеснили стальные из систем внутреннего водоснабжения и отопления. Тем не менее, стальные трубы сохраняют прочные позиции там, где требуется высокая механическая прочность, устойчивость к экстремальным температурам и давлению.

Сравнительная таблица стальных и полимерных труб

Ключевые различия

Срок службы. Стальные трубы без защиты служат 10–15 лет в системах ХВС и до 20 лет в закрытых системах отопления. Оцинкованные трубы служат 30–50 лет, что сопоставимо с полимерными трубами, срок службы которых составляет от 25 до 50 лет, а для сшитого полиэтилена — более 50 лет. При этом полимерные трубы не теряют своих свойств в течение всего срока эксплуатации, тогда как стальные постепенно зарастают отложениями и теряют пропускную способность.

Температурные ограничения. Стальные трубы работают при температурах до 115–120°C без потери прочности, что делает их безальтернативным выбором для паропроводов и систем с высокотемпературным теплоносителем. Полипропиленовые трубы сохраняют работоспособность при температуре до 80°C, армированные — до 90–95°C. Металлопластиковые трубы выдерживают температуру до 95°C с пиковыми значениями до 110°C (PEX) и 125°C (PERT). При превышении этих значений полимерные трубы деформируются и теряют герметичность. ПВХ для горячего водоснабжения не применяется из-за низкой температурной стойкости (не более 60°C) и выделения вредных соединений при нагреве.

Кислородная диффузия. Критическое отличие стальных и полимерных труб в системах отопления — газопроницаемость. Стальные трубы абсолютно непроницаемы для кислорода. Полимерные трубы пропускают кислород через стенки, что приводит к насыщению теплоносителя кислородом и ускоренной коррозии металлических элементов системы (котлов, радиаторов, насосов). СНиП 2.04.05-91 и современные нормативы требуют, чтобы полимерные трубы, применяемые совместно с металлическими элементами, имели антидиффузный слой (кислородный барьер).

Гидравлическое сопротивление. Внутренняя поверхность стальных труб со временем покрывается отложениями и ржавчиной, что увеличивает гидравлическое сопротивление и снижает пропускную способность. Полимерные трубы имеют идеально гладкую внутреннюю поверхность, которая не зарастает в течение всего срока эксплуатации, обеспечивая стабильный расход и снижая затраты на перекачку.

Механическая прочность. Стальные трубы выдерживают высокие внешние нагрузки, вибрацию, удары и могут прокладываться под дорогами без дополнительной защиты. Полимерные трубы чувствительны к механическим повреждениям при транспортировке, монтаже и эксплуатации. Полипропилен становится хрупким при отрицательных температурах и может треснуть при ударе.

Пожарная безопасность. Стальные трубы — негорючий материал, соответствующий самым строгим требованиям пожарной безопасности. Полимерные трубы являются горючими материалами (класс горючести Г3-Г4), что ограничивает их применение в зданиях с высокими требованиями к пожарной безопасности и на путях эвакуации. Хлорированный ПВХ (ХПВХ) имеет температуру воспламенения +440°C и кислородный индекс 60%, что делает его более пожаробезопасным по сравнению с другими полимерами.

Рекомендации по выбору материала труб для типовых задач

Холодное водоснабжение внутри помещений: Приоритет — полипропиленовые или ПНД-трубы. Они не корродируют, не зарастают, легко монтируются и стоят недорого. Стальные трубы для ХВС внутри помещений сегодня практически не применяются из-за склонности к коррозии и образованию отложений.

Горячее водоснабжение внутри помещений: Для систем ГВС применяются армированные полипропиленовые трубы, металлопластиковые трубы (PEX/AL/PEX) или трубы из сшитого полиэтилена с кислородным барьером. Оцинкованные стальные трубы также допустимы, но проигрывают полимерным по удобству монтажа и склонности к зарастанию при нарушениях гидравлического режима.

Системы отопления с температурой теплоносителя до 80°C: Армированный полипропилен, металлопластик или сшитый полиэтилен с антидиффузным слоем. Применение стальных труб оправдано только в системах с высоким рабочим давлением или там, где важна пожаробезопасность.

Системы отопления с температурой теплоносителя выше 95°C (паровое отопление, технологические системы): Только стальные трубы. Полимерные трубы не выдерживают длительной эксплуатации при температурах выше 95°C.

Газоснабжение: Стальные трубы (ВГП) для внутренних газопроводов. Полиэтиленовые трубы (ПЭ) применяются только для подземной прокладки наружных газопроводов по специальным нормативам.

Наружная прокладка водопровода (в земле): ПНД-трубы являются приоритетным выбором благодаря устойчивости к коррозии, гибкости, возможности бестраншейной прокладки и сроку службы более 50 лет. Стальные трубы требуют обязательной гидроизоляции и электрохимической защиты, иначе срок их службы в грунте сокращается до 5–10 лет.

Технологические трубопроводы с агрессивными средами: Полимерные трубы (ПНД, ПВХ, ПП) устойчивы к большинству кислот, щелочей и солей, в то время как стальные трубы подвержены химической коррозии.

Столбы, опоры, металлоконструкции: Только стальные трубы. Полимерные трубы не обладают достаточной механической прочностью для несущих конструкций.

Системы пожаротушения: Только стальные трубы. Полимерные трубы не допускаются к применению в системах пожаротушения из-за горючести и потери прочности при высоких температурах.
