Что такое ленточный фундамент?

Ленточный фундамент — это замкнутый контур из армированного бетона, возводимый под всеми несущими и самонесущими стенами. В отличие от плиты, которая давит на грунт всей площадью, лента избирательно передаёт нагрузку от стен, оставляя внутреннее пространство свободным для устройства подвала или технического подполья. Название «ленточный» закрепилось в строительных нормативах из-за визуального сходства с полосой, имеющей постоянное или переменное сечение. Согласно пособию к СНиП 2.02.01-83, такая полоса имитирует жёсткую балку на упругом основании, работающую на изгиб под воздействием отпора грунта. Простыми словами: когда дом хочет просесть в центре или по краям, железобетонная балка сопротивляется этому, распределяя усилие по всей длине.

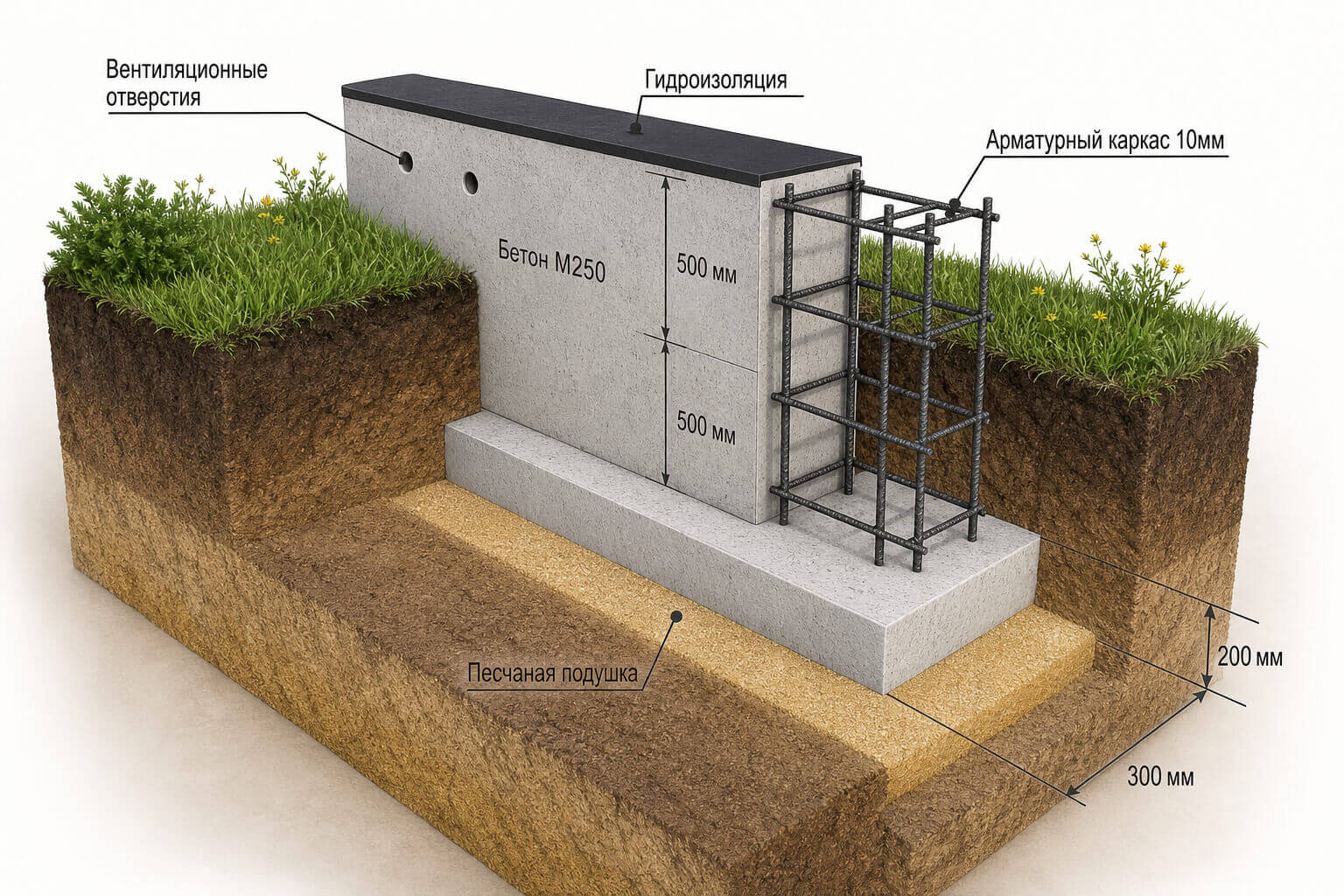

Ленточный фундамент разделяется на пять конструктивных частей:

• Первая — подошва, уширение снизу, которое снижает удельное давление на грунт до безопасной величины.
• Вторая — тело ленты, вертикальная часть толщиной от 200 до 600 мм, перевязывающая подземную и наземную плоскости.
• Третья — цокольная часть, выступающая над планировочной отметкой на высоту от 150 до 600 мм; её задача отсечь капиллярную влагу и защитить кладку стен от брызг.
• Четвёртый элемент — армокаркас, скрытый в бетоне: пространственная конструкция из продольных стрежней диаметром 10-14 мм и поперечных хомутов с шагом 150-300 мм.
• Пятый компонент — гидроизоляция, без которой бетонная лента в мокром грунте превращается в губку, теряя прочность за 7-10 циклов заморозки.

Когда ленточный фундамент подходит лучше всего?

Ленточный фундамент безоговорочно лидирует в условиях, где требуется жёсткая связь стен с основанием. Для кирпичного дома такая конструкция является безальтернативной по нормативам: силикатный или керамический кирпич плохо переносит даже малые деформации изгиба, мгновенно давая наклонные трещины. Здесь лента с глубиной заложения ниже промерзания служит надёжной массивной опорой. Дом из газобетона легче кирпичного в 3,5 раза, и требования к ширине подошвы смягчаются, но остаётся критическое требование к единой жёсткости каркаса. Газобетонные блоки склонны к раскрытию трещин шириной от 0,2 мм, а потому сборные ленты из ФБС для них опасны без монолитного пояса по обрезу.

Каркасный дом и сооружения из бруса технически могут стоять на столбах, однако лента даёт им бесценное преимущество — замкнутый тепловой контур цоколя. Подполье каркасника, обвязанное лентой, проще утеплить и защитить от продувания. Для гаража с ямой оптимальна именно лента, поскольку стены смотровой канавы можно объединить с общим армокаркасом, получив цельную коробчатую структуру. Баня 6×4 м с рублеными стенами на ленте ведёт себя стабильнее: печь-каменка, часто стоящая на отдельном основании, не уходит в сторону из-за разности осадок, так как общий контур стабилизирует грунтовый массив.

Дом с подвалом или цокольным этажом — та задача, где лента превращается в стены подземной части. Плитный фундамент не даёт полноценного подвала, свайный — тем более. УШП (утеплённая шведская плита) создаёт лишь пол по грунту, а вот лента глубиной 2,4 м естественно формирует стены цоколя. При строительстве забора лента предотвращает опрокидывание пролётов от ветра, работая как балка, противодействующая выворачиванию столбов. Винтовые сваи здесь проигрывают в жёсткости: рано или поздно калитка провисает из-за независимых микроподвижек опор, тогда как лента держит геометрию десятками лет.

Когда лучше выбрать другой тип фундамента?

Плитный фундамент обходит ленту на слабых, просадочных и насыпных грунтах с модулем деформации менее 5 МПа. Когда глубина торфа или рыхлой супеси превышает 2,5-3,0 метра, лента либо не доходит до надёжного материка, либо даёт осадку свыше предельно допустимых 100 мм. Плита, опирающаяся на всю площадь застройки, превращает дом в «тазик», плавающий на нестабильной толще. Свайный вариант выигрывает при перепадах высот на участке более 2 метров: чтобы заглубить ленту в таких условиях, потребуется выполнить гигантский объём земляных работ, тогда как буронабивные сваи пробурят до проектной отметки без сплошной выемки. УШП не оставляет ленте шансов, когда заказчику нужен сразу готовый черновой пол с тёплым водяным контуром и минимальным сроком монтажа: лента требует отдельного цикла утепления пола по лагам или стяжке.

Прямые нецелесообразности применения ленты возникают при близком зеркале грунтовых вод (выше 0,5 м от подошвы) и отсутствии бюджета на кольцевой дренаж. Вода разжижает подстилающий слой, бетон насыщается влагой, мороз разрушает матрицу снаружи, а арматура корродирует внутри. Также нет смысла заглублять ленту на скальных породах: здесь вгрызаться в камень дорого и бессмысленно, достаточно незаглублённого столбчатого основания с ростверком. Столбчатый фундамент с рандбалкой экономит до 48% бетона по сравнению с лентой на сухих песчаных грунтах для лёгких каркасных строений. На болотистых участках, где илы и сапропели имеют мощность от 4 метров, любое ленточное основание становится лотереей — там нужны либо термостабилизация грунта, либо глубокие забивные сваи с опиранием на заведомо плотный слой.

Стоимость — объективный триггер для отказа от монолитной ленты в пользу альтернатив. Скорость возведения также имеет значение: плита с подготовкой заливается за 2-3 дня, а лента с опалубкой и армокаркасом требует 5-7 рабочих дней до бетонирования. Однако, если появляется запрос на подвал, экономия на ленте автоматически удорожает плиту на 200% за счёт выемки грунта и сооружения полноценных стен цоколя отдельно от фундаментной части.

Таблица сравнения типов фундаментов (для дома 10×10 м без подвала)

Какие данные нужны перед строительством?

Геология участка — первое, с чем сталкивается грамотный застройщик. Тип грунта (супесь, суглинок, глина, песок) определяет и расчётное сопротивление R₀, и пучинистость. Степень пучинистости нельзя определить на глаз, нужен лабораторный анализ гранулометрического состава и числа пластичности. Например, пылеватая супесь при замачивании превращается в плывун, а гравелистый песок почти не расширяется при замерзании. Уровень грунтовых вод устанавливают бурением в трёх точках пятна застройки с фиксацией зеркала через сутки. Если вода поднимается до отметки 0,8 м от планировочной поверхности, ленту проектируют с пластовым дренажом и вертикальной оклеечной гидроизоляцией на основе битумно-полимерных материалов.

Расчётное сопротивление грунта (R₀) — это предельная нагрузка в килопаскалях (или кг/см²), которую грунт способен воспринять под подошвой фундамента без критической просадки и разрушения. Проще говоря, это «несущая способность» основания на конкретной глубине. Когда рассчитывают ширину ленты по формуле B = N / (R₀ – γ × h), именно R₀ определяет, какую площадь опоры должен создать фундамент, чтобы давление от дома не превысило эту допустимую границу. Для супесей R₀ обычно составляет от 150 до 300 кПа, для плотных суглинков — 200-350 кПа, а для гравелистых песков может достигать 500 кПа и более.

Пучинистость — свойство грунта увеличиваться в объёме при промерзании за счёт замерзания содержащейся в нём воды. Это явление вызывает так называемое морозное пучение: расширяющийся лёд выталкивает фундамент вверх, причём неравномерно, что ведёт к трещинам и перекосам. Сильнее всего пучат глины и пылеватые супеси, способные удерживать много влаги. Песок крупной и средней фракции, а также гравелистые грунты влагу почти не задерживают и потому считаются непучинистыми. Степень пучинистости нельзя установить «на глаз» — её определяют лабораторно по числу пластичности и гранулометрическому составу, что напрямую влияет на выбор глубины заложения и необходимость противопучинных мероприятий.

Глубина промерзания принимается по актуализированным картам СП 131.13330.2020 с поправкой на тепловой режим здания. Отапливаемый дом смещает нулевую изотерму, уменьшая расчётную глубину промерзания под серединой строения на 15-20%, но под краями и неотапливаемыми пристройками почва промерзает на полную нормативную величину. Сбор постоянных и временных нагрузок является обязательной процедурой перед расчётом ширины подошвы. Вес дома складывается из массы стен (кирпич 1800 кг/м³, газобетон 600 кг/м³), перекрытий (пустотные плиты или монолит), снеговой нагрузки (80-240 кг/м² в зависимости от региона) и полезной эксплуатационной (мебель, люди).

Этажность и материал стен прямо задают килоньютоны нагрузки на погонный метр ленты. Трёхэтажный кирпичный дом даёт линейную нагрузку до 30-35 тонн на метр, требуя ширины подошвы 800-1000 мм на суглинках, тогда как одноэтажный каркасник ограничивается 300 мм. Наличие подвала кардинально меняет расчётную схему: лента превращается в подпорную стенку, испытывающую горизонтальное давление грунта обратной засыпки. Здесь необходим расчёт на сдвиг и опрокидывание, который невозможно выполнить упрощённо. Заказ инженерно-геологических изысканий оправдан во всех случаях, кроме строительства хозяйственных сараев и беседок. Стоимость геологии окупается тем, что вы не переплачиваете за лишнее заглубление и не рискуете получить аварийную деформацию на неучтённом плывуне. Проект фундамента, включающий расчёт ширины подошвы, армирование и спецификацию материалов, обязателен при площади дома свыше 150 м² или сложных грунтовых условиях, так как без него невозможно получить ипотечное кредитование под залог объекта ИЖС.

Строительные нормы и правила — это инженерный барьер, защищающий конструкцию от разрушения. Для ленточного фундамента они регламентируют всё: от минимальной глубины заложения и ширины подошвы до диаметра арматуры, шага хомутов и толщины защитного слоя бетона. Каждое правило основано на десятилетиях наблюдений за поведением реальных зданий и расчётах по предельным состояниям. Нормативы требуют закладывать фундамент ниже глубины промерзания, чтобы силы морозного пучения не выталкивали и не ломали ленту. Они предписывают проверять грунт на несущую способность, чтобы подошва не проседала сверх допустимых миллиметров. Они указывают минимальный процент армирования, чтобы железобетонная балка не лопнула при изгибе под тяжестью стен и снега. Игнорирование любого из этих требований — это не просто «чуть-чуть не по правилам», а прямое снижение запаса прочности, которое рано или поздно проявит себя трещиной, креном или аварией. Соблюдение норм гарантирует, что фундамент прослужит весь срок жизни здания, воспринимая все проектные нагрузки без разрушения, а дом останется безопасным для проживания.

Российская Федерация (основные нормы)

• СП 22.13330.2016 «Основания зданий и сооружений». Базовый документ по проектированию оснований. Содержит правила определения глубины заложения, расчёта ширины подошвы через расчётное сопротивление грунта R₀, а также меры против морозного пучения.
• СП 63.13330.2018 «Бетонные и железобетонные конструкции». Устанавливает требования к бетону, арматуре и армированию. Здесь прописаны минимальный процент армирования, защитный слой, длина анкеровки и расчёт по прочности и трещиностойкости.
• СП 20.13330.2016 «Нагрузки и воздействия». Определяет, как собирать постоянные, временные и снеговые нагрузки, действующие на фундамент, и их сочетания.
• СП 131.13330.2025 «Строительная климатология». Введён с 2025 года. Содержит обновлённую карту нормативных глубин промерзания грунта для всех регионов страны — ключевой параметр для назначения глубины заложения ленты.

Республика Беларусь (основные нормы)

• СП 5.01.01-2023 «Основания и фундаменты зданий и сооружений». Новый основной документ взамен ТКП 45-5.01-254-2012. Регламентирует проектирование фундаментов на естественном основании, включая расчёт ленточных конструкций.
• ТКП 45-5.01-255-2012 «Защита подземных сооружений от воздействия грунтовых вод». Устанавливает правила устройства гидроизоляции и дренажа для защиты ленточного фундамента от подтопления, что особенно актуально в условиях высокого уровня грунтовых вод на территории Беларуси.

Как определить глубину ленточного фундамента?

Глубина заложения ленточного фундамента диктуется в первую очередь структурной прочностью основания под подошвой. Согласно п. 5.5 СП 22.13330.2016, подошва должна опираться на слой грунта со стабильными физико-механическими характеристиками, исключая насыпные почвы и торф. На крупнообломочных и скальных грунтах глубина может быть минимальной (0,5 м), но на практике ниже пучинистого слоя не заглубляются. Для суглинков и глин средней полосы при расчётной глубине промерзания 1,45 м подошву закладывают на отметке 1,6-1,7 м, создавая подушку из непучинистого песка ниже зоны сезонного льдообразования. Этим предотвращают касательное и нормальное морозное пучение, сила которого достигает 12-18 тонн на квадратный метр подошвы.

Уровень подземных вод вносит коррективы в правило «глубже промерзания». Если водоносный горизонт залегает на глубине 1,2-1,8 м, а промерзание достигает 1,5 м, опускать подошву ниже зеркала воды опасно. В таком случае применяют мелкозаглублённую ленту (МЗЛФ) на глубине 0,4-0,7 м с усиленной песчаной подготовкой и обязательным утеплением отмостки экструзионным пенополистиролом (XPS) толщиной 100 мм. XPS смещает изотерму промерзания наружу, предотвращая пучение под подошвой. Нагрузка от здания слабо влияет на глубину заложения, но критически важна для подвала: пол цокольного этажа должен возвышаться над УГВ минимум на 0,5 м, а подушка из утрамбованного песка с щебнем обеспечивает капиллярный разрыв.

Ориентировочные значения для несущих стен без подвала при нормативных снеговых нагрузках сведены в таблицу, основанную на картах СП 20.13330.2016 и СП 22.13330.2016. Москва и область (суглинки): нормативная глубина промерзания 1,4 м, рекомендуемое заложение ленты 1,6-1,8 м. Санкт-Петербург (пылеватые супеси): промерзание 1,45 м, заложение не менее 1,6 м при полном водонасыщении. Ростов-на-Дону (чернозёмы и суглинки): промерзание 0,9 м, заложение 1,0-1,2 м. Новосибирск (глины): промерзание 2,2 м, заложение 2,4-2,5 м с термоизоляцией подошвы. Эти цифры корректируются в сторону увеличения на 20% для углов здания и на 30% для неотапливаемых террас мансард, где активное промерзание заходит под пятно застройки.

Для Беларуси действуют собственные строительные нормы. Основной документ, регламентирующий проектирование оснований и фундаментов, — ТКП 45-5.01-254-2012 «Основания и фундаменты зданий и сооружений. Основные положения. Строительные нормы проектирования», введённый с 01.07.2012 взамен СНБ 5.01.01-99. Климатические параметры, включая глубину промерзания, определяют по СН 2.01.04/05-2019 и СНБ 2.04.02-2000.

Беларусь (ориентировочные данные по областям):

• Минская область (суглинки, супеси): Нормативная глубина промерзания 1,0-1,3 м, рекомендуемое заложение ленты 1,2-1,6 м.
• Брестская область (пески, супеси): Промерзание 0,9-1,4 м, заложение 1,1-1,6 м.
• Витебская область (суглинки): Промерзание 1,1-1,4 м, заложение 1,3-1,7 м.
• Гомельская область (пески, супеси): Промерзание 1,0-1,5 м, заложение 1,2-1,8 м.
• Гродненская область (суглинки): Промерзание 1,0-1,3 м, заложение 1,2-1,6 м.
• Могилёвская область (суглинки): Промерзание 1,0-1,3 м, заложение 1,2-1,6 м.

Общие рекомендации:

• Глубина сезонного промерзания в суглинках и глинах достигает 1.3 м. В песчаных и супесчаных грунтах грунт промерзает на большую глубину — до 1.5 м. Суглинки по нормативным показателям промерзают на 103 см, супеси — на 125 см, пески — на 134 см, галька и гравий — на 152 см.
• При высоком уровне грунтовых вод или сильнопучинистых грунтах глубину заложения увеличивают на 20-30%.
• Для неотапливаемых построек (гараж, баня, терраса) расчётную глубину промерзания принимают с коэффициентом 1.1.
• В северных районах (Витебская область) максимальная глубина промерзания в аномально холодные зимы может достигать 142-150 см.

Эти значения следует рассматривать как предварительные. Для окончательного расчёта необходимо руководствоваться ТКП 45-5.01-254-2012 и данными инженерно-геологических изысканий на конкретном участке. Если у вас есть вопросы по какому-то конкретному региону, я готов помочь.

Как рассчитать ширину, высоту и подошву ленты?

Ширина подошвы ленточного фундамента определяется из условия:

B = N / (R₀ – γ × h),

Где:

• N — суммарная погонная нагрузка от вышележащих конструкций,
• R₀ — расчётное сопротивление грунта,
• γ — средневзвешенная плотность фундамента и грунта на обрезах,
• h — глубина заложения.

Для упрощённого подхода берут средние нагрузки: каркасная стена 2,5 т/п.м., кирпичная в два этажа с монолитными перекрытиями до 16 т/п.м. Если суглинок имеет R₀ = 2,0 кг/см² (200 кПа), то для кирпичного дома на суглинках получаем B = 16 000/ (200 000 – 2 000 × 1,6) = 0,08 м² (800 мм). Практики добавляют запас прочности 10-15%, закладывая 900 мм. Толщину стен при этом не смотрят, так как несущая способность кирпича или газобетона на порядок выше несущей способности грунта.

Высота ленты складывается из глубины заложения и надземной части. Минимальная высота цоколя над планировочной отметкой составляет 150 мм при лёгком стеновом материале и 300 мм для деревянных стен во избежание замокания венцов. Однако на практике поднимают 450-600 мм, поскольку именно такая высота удобна для устройства вентиляционных продухов в цоколе диаметром 100 мм, размещённых на 200 мм выше уровня земли. Армирование ленты по высоте также регламентирует минимальное расстояние между рабочими рядами арматуры, которое должно быть не менее 300-400 мм для свободного протекания щебня фракции 20-40 мм.

Инженерный расчёт обязателен, когда количество этажей превышает два, длина пролётов между поперечными стенами больше 12 метров, либо на участке отмечена высокая сейсмичность (от 7 баллов). В этих случаях ручной метод даёт слишком грубую погрешность. Инженер моделирует основание методом конечных элементов, учитывая нелинейность деформаций грунта. Вы получаете эпюры изгибающих моментов в ленте, по которым назначается не просто диаметр арматуры, а дифференцированное армирование пролётов (нижняя зона) и опорных участков под стенами (верхняя зона). Эксплуатационные нагрузки — полезная (мебель, перегородки) и снеговая в 2026 году для Московской области нормируются величинами 150 кг/м² и 180 кг/м² соответственно, что при пересчёте на площадь кровли даёт серьёзные вертикальные силы, перераспределяемые на внешнюю ленту.

Таблица минимальной ширины ленточного фундамента по типу материала стен

Примечания к таблице:

• Все приведённые значения — для монолитного железобетона класса B20 и выше.
• Там, где указан диапазон (например, 400–500 мм), меньшая цифра работает только на крупнообломочных и плотных песчаных грунтах с низким УГВ; большая — на суглинках и глинах.
• Толщина лены не может быть меньше толщины стены. Для газобетона 400 мм фундамент 300 мм — прямое нарушение схемы передачи нагрузки.

Таблица служит конструктивным минимумом. Окончательный размер подошвы всегда определяют расчётом по формуле B = N / (R₀ – γ × h), где R₀ берут из отчёта по инженерно-геологическим изысканиям, а N — сумма всех постоянных и временных нагрузок.

Материалы необходимые для обустройства ленточного фундамента

Бетон для ленты в частном домостроении заказывают класса по прочности от B20 (M250) для сухих грунтов и от B25 (M350) при влажных и агрессивных средах. Марки по водонепроницаемости W6 и морозостойкости F150 являются минимальными стандартными требованиями СП 28.13330.2017 для конструкций с попеременным замораживанием. Песок подушки применяется средней крупности (модуль крупности 2,0-2,5 мм) с минимальным содержанием глинистых частиц (не более 3%). Щебень гранитный фракции 20-40 мм для подбетонки и 5-20 мм для бетонной смеси, мытый от пыли, поскольку глинистая плёнка на зёрнах снижает сцепление цементного теста с заполнителем на 40%. Опалубку делают из ламинированной фанеры 18-21 мм или обрезной доски 40 мм, что позволяет избежать утечки цементного молочка через щели.

Стальная арматура класса А500С диаметром 12 мм с серповидным профилем выступает стандартом рабочего стержня для 90% частных построек. Цифра 500 обозначает предел текучести 500 МПа. Буква «С» критична: свариваемую сталь марок Ст3сп или 25Г2С можно прихватывать для сборки, хотя основной метод всё равно — вязка проволокой. Гидроизоляционные материалы делятся по месту: для подошвы используют рулонную битумно-полимерную гидроизоляцию (Техноэласт ЭПП) с наплавляемой или свободно укладываемой технологией, для боковых стенок цоколя — обмазочную битумно-полимерную мастику холодного нанесения с праймером. Утепление в виде экструзионного пенополистирола (Пеноплэкс, Техноплекс) толщиной 50-100 мм приклеивают на мастику и крепят тарельчатыми дюбелями после гидроизоляции, одновременно создавая защитный дренирующий ковёр.

Армирование ленточного фундамента — не опция, а обязательное условие его надежности: бетон отлично работает на сжатие, но практически не воспринимает растягивающие и изгибающие нагрузки, которые неизбежно возникают из-за неравномерной осадки грунта, пучения и эксплуатационных нагрузок от здания. Именно арматурный каркас берет на себя эти усилия, связывает конструкцию в единую жесткую систему и предотвращает образование сквозных трещин, разрушение углов и деформацию ленты. Без правильного армирования бетон со временем теряет прочность, тогда как грамотно подобранная и уложенная арматура обеспечивает фундаменту долговечность и устойчивость на десятилетия.

Ориентировочная потребность в материалах на 1 погонный метр ленты 600×400 мм

Как армировать ленточный фундамент?

Армированием превращают бетонную балку с низким сопротивлением растяжению (Rbt около 1 МПа) в упругий железобетон, способный гнуться без раскрытия трещин. Продольная рабочая арматура диаметром 10-16 мм укладывается рядами: при высоте ленты до 800 мм достаточно двух рядов (верх и низ), при глубине от 1,5 метров обязательно укладывают промежуточный третий ряд. Каждый ряд состоит минимум из двух стержней на ленту толщиной 400 мм, из трёх — на 500 мм и четырёх — на 600 мм. Поперечная арматура и хомуты диаметром 6-8 мм класса А240 или А500С выполняют функции противосдвиговой связи: они не дают продольным стержням терять устойчивость при сжатии и препятствуют образованию косых трещин в приопорных зонах. Шаг хомутов назначают 200-300 мм, а в местах примыкания стен или на углах его сгущают до 150 мм.

Выбор арматуры по типу дома закреплён в таблице нагрузок:

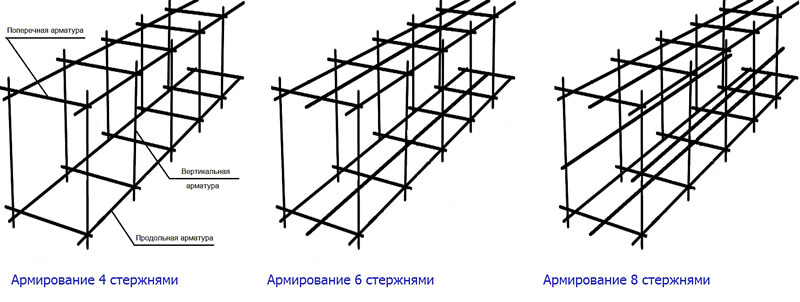

• Каркасный дом 6×9 м с мансардой — 4 стержня d12 мм (A500C) с шагом хомутов 300 мм.
• Двухэтажный дом из газобетона 10×12 м — 6 стержней d14 мм в три ряда с шагом хомутов 200 мм.
• Кирпичный коттедж 12×14 м с двумя этажами и монолитными перекрытиями — пространственный каркас из 8 стержней d16 мм с поперечной арматурой d10 мм и шагом 150 мм.

Защитный слой бетона обеспечивают пластиковые фиксаторы («стульчики») высотой 40-70 мм, подкладываемые с шагом 1 метр. Если арматура коснётся грунта или опалубки, через 3-4 года продукты коррозии увеличатся в объёме в 4 раза и разорвут бетон.

Стеклопластиковая арматура (АСК) с пределкой прочности 800-1200 МПа — спорная замена стали. Её преимущество в абсолютной коррозионной стойкости и низкой теплопроводности. Однако модуль упругости стеклокомпозита 50 ГПа против 200 ГПа у стали делает её в 4 раза более деформативной. Это значит, что при одинаковой нагрузке стеклопластиковая лента прогнётся в 4 раза сильнее, вызывая раскрытие трещин в стенах из хрупкого газобетона до достижения арматурой опасных напряжений. По СП 295.1325800.2017, применение АСК в фундаментах не рекомендовано без перерасчёта на ширину раскрытия трещин. Экономия на диаметре на 2 мм снижает несущую способность сечения на изгиб на 36%, переводя конструкцию из экономичной в аварийную.

Таблица подбора арматуры для ленточного фундамента

Данная таблица основана на требованиях нормативных документов (СП 63.13330.2018, СП 52-101-2003) и обобщённом практическом опыте для типовых конструкций. Она увязывает геометрические параметры ленты (ширину и глубину) с необходимым диаметром и количеством стержней в одном горизонтальном ряду для обоих поясов армирования (верхнего и нижнего).

* Для лёгких построек (сарай, беседка) на плотных грунтах. Для жилых домов и ответственных сооружений при длине ленты более 3 метров минимальный диаметр продольной арматуры составляет 12 мм.

** Два стержня допускается использовать при ширине ленты до 400 мм, три — при ширине 400-500 мм.

*** Количество промежуточных рядов конструктивной арматуры по высоте определяется расчётом, но расстояние между ними по вертикали не должно превышать 400 мм.

**** Точное количество стержней в широких лентах (более 600 мм) и их диаметр определяются расчётом на основе нагрузок, но минимальный диаметр для однорядного расположения не должен быть меньше 12 мм.

Для устройства надежного ленточного фундамента важно не только соблюдать технологию, но и использовать качественные материалы — на складе металлобазы «Аксвил» всегда в наличии рифленая и гладкая стальная и композитная арматура, вязальная проволока, фиксаторы для защитного слоя и сварная армирующая сетка. Мы поможем подобрать оптимальный диаметр и объем под ваш проект, обеспечим точную резку и оперативную доставку по всей Беларуси, чтобы вы не теряли время и были уверены в прочности основания вашего дома. Звоните или заказывайте онлайн в каталоге!

Минимальные нормативные требования к армированию

При конструировании арматурного каркаса фундамента необходимо строго соблюдать ряд ключевых требований, которые гарантируют его надёжность и долговечность:

• Минимальный процент армирования: Суммарная площадь сечения всех продольных рабочих стержней (As) должна составлять не менее 0,1% от рабочей площади поперечного сечения бетонной ленты (A = b × h0), то есть As ≥ 0.001 × b × h0. Например, для ленты сечением 400×800 мм, минимальная площадь арматуры составит 400 × 800 × 0.001 = 320 мм², что соответствует 4 стержням диаметром 12 мм.
• Минимальный диаметр стержней: Для продольной рабочей арматуры в монолитных линейных элементах (к которым относится лента фундамента) минимальный диаметр составляет 12 мм. В ненагруженных конструктивных элементах допускается использование арматуры диаметром от 8 мм. Для поперечной арматуры (хомутов) минимальный диаметр — 6 мм.
• Максимальное расстояние между стержнями: Расстояние между осями продольных стержней рабочей арматуры в одном ряду не должно превышать 400 мм. Шаг поперечной арматуры (хомутов) назначается не более 300 мм в пролётах и не более 150-200 мм на углах и в Т-образных примыканиях.
• Защитный слой бетона: Расстояние от поверхности арматуры до ближайшей грани бетона (защитный слой) должно составлять не менее 35 мм для монолитных фундаментов при наличии бетонной подготовки и не менее 70 мм при её отсутствии.
• Количество стержней в поперечном сечении: В железобетонных балках (лентах фундамента) шириной более 150 мм число продольных растянутых стержней в поперечном сечении должно быть не менее двух.
• Поперечное армирование (хомуты): Диаметр хомутов должен быть не менее 0,25 от диаметра продольной арматуры, но не менее 6 мм. Хомуты устанавливаются с шагом не более 300 мм, а в зонах концентрации напряжений (углы, примыкания) шаг уменьшается в 2 раза.
• Анкеровка и стыковка: Соединение продольных стержней в углах и примыканиях должно быть жёстким. Для этого используются Г- или П-образные загибы с длиной анкеровки (заведения на перпендикулярный участок) не менее 50 диаметров стержня. Стыковка отдельных стержней по длине выполняется внахлёст, длина которого должна составлять не менее 40 диаметров.

Эти требования являются базовыми. Для сложных сооружений, при значительных нагрузках или неблагоприятных геологических условиях необходим детальный инженерный расчёт.

Смотрите также материалы:

• Руководство по выбору типа и диаметра арматуры
• Онлайн калькулятор арматуры
• ГОСТы на строительную арматуру
• Площадь поперечного сечения арматуры
• Таблица расчета веса арматуры рифленой

Схемы армирования и критические узлы

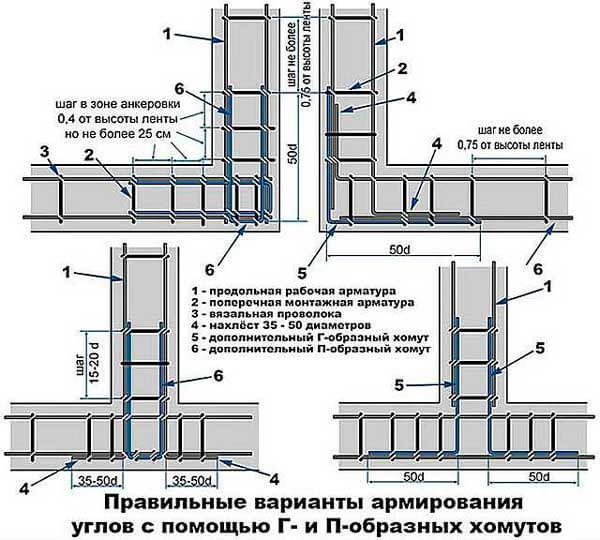

Углы и Т-образные примыкания — это концентраторы напряжения, где сила морозного пучения и изгиба сходятся в одной точке. Соединение внахлёст без загиба здесь запрещено, так как простой перехлёст перпендикулярных стержней не передаёт изгибающий момент. Согласно техническим картам Ассоциации «Железобетон», арматура должна заводиться за грань угла с отгибом на длину не менее 50 диаметров. Рабочий стержень внешнего контура отгибают под 90° и заводят в тело поперечной ленты на 700-900 мм. Внутренний стержень работает аналогично. В углах ставят дополнительные Г-образные элементы длиной плеча 1,5 метра, фиксируемые вязальной проволокой. Т-образные стыки под внутреннюю несущую стену армируются с загибом стержней основной ленты, куда привязывают перпендикулярно выпуски аналогичного диаметра.

Анкеровка — это длина заделки арматуры в бетон, на которой усилие от стержня перераспределяется в сжатую зону. Согласно п. 10.3 СП 63.13330.2018, базовая длина анкеровки для А500С d12 в бетоне B20 составляет 700 мм. При стеснённых условиях разрешено уменьшать её на 30%, используя крюки на концах или дополнительные поперечные стержни. Выпуски под будущие стены и перегородки закладывают до заливки, оставляя стержни длиной 1,5-2,0 метра загнутыми внутрь опалубки. После распалубки их отгибают, стыкуя с каркасом вышележащего пояса. Это гарантирует жёсткость узла «стена-фундамент», предотвращая отрыв.

Вязка проволокой предпочтительнее сварки для фундаментов на пучинистых грунтах. Сварочный шов при 2-х миллиметровом непроваре становится концентратором хрупкого разрушения при знакопеременных нагрузках замораживания-оттаивания. Вязальный узел допускает микроподвижки без разрыва, обеспечивая пластический характер деформаций. Сварка допустима только для марок с индексом «С» при изготовлении укрупнённых сеток и каркасов на заводе с контролем ВИК, но на стройплощадке под снегом и в грязи она почти всегда закаливает металл, создавая микротрещины. Вязка проволокой 1,2 мм с захлёстом в два оборота и утяжкой крючком обеспечивает номинальную фиксацию и экономит 200% времени.

Пошаговая инструкция строительства ленточного фундамента

Шаг 1: Подготовка участка

Снимают плодородный слой 200-300 мм на площади, превышающей пятно дома на 5 метров. Удаляют корни, валуны, засыпают ямы. Если участок с уклоном, устраивают планировку с подсыпкой песка, а не вырезанием грунта, чтобы сохранить естественную плотность основания.

Шаг 2: Разметка

Используют обноску из досок, вынесенную на 2 метра за периметр. Натягивают леску, обозначая оси и грани ленты. Контролируют диагонали рулеткой: разница в 1 см на 10 метрах вызовет перекос ростверка.

Шаг 3: Земляные работы

Траншею или котлован копают на глубину, равную толщине подушки плюс отметка подошвы. Стенки делают с уклоном 1:0,25 в суглинках, чтобы не обрушился грунт.

Шаг 4: Песчаная подушка

Песок мытый, укладывается слоями по 200 мм с проливкой водой и вибротрамбовкой. Плотность контролируют пенетрометром или натурным проваливанием ноги — ступня в кирзовом сапоге не должна оставлять следа глубже 5 мм.

Шаг 5: Подбетонка

Бетонная подготовка толщиной 100 мм из тощего бетона B7.5 выполняется строго в горизонт. Она защищает гидроизоляцию от порывов щебнем и создаёт жёсткий стол для армокаркаса.

Шаг 6: Горизонтальная гидроизоляция

По подбетонке наплавляют два слоя Техноэласта ЭПП с перехлёстом полотен 100 мм в продольном и 150 мм в поперечном направлении.

Шаг 7: Монтаж опалубки

Щиты из ламинированной фанеры стягивают шпильками с ПВХ-трубкой внутри для последующего извлечения. Выставляют строго по вертикали с допуском 2 мм на 1 м высоты.

Шаг 8: Вязка арматурного каркаса

Сначала выкладывают нижний ряд на стульчики, привязывают поперечные хомуты, затем заводят верхние стержни. В углы ставят усиленные Г-образные анкеры.

Шаг 9: Заливка бетона

Миксер подаёт смесь слоями по 400-500 мм строго в один приём. Пауза более 2 часов создаст «холодный шов» — плоскость с нулевым сцеплением.

Шаг 10: Вибрирование

Глубинным вибратором с булавой 35 мм проходят каждый квадратный метр, уплотняя до полного исчезновения пузырей и появления цементного молока на поверхности. Без вибрации бетон недобирает 25% прочности.

Шаг 11: Уход за бетоном

В течение 3 суток поверхность укрывают полиэтиленом, летом каждые 4 часа увлажняют водой, так как при быстром испарении цемент не гидратируется.

Шаг 12: Снятие опалубки

Щиты демонтируют при наборе бетоном 50% прочности (3-5 дней при +20°C).

Шаг 13: Вертикальная гидроизоляция

Наносят праймер, затем битумно-полимерную мастику в два слоя с армированием стеклосеткой в зонах примыкания.

Шаг 14: Утепление

Плиты XPS 50 мм монтируют в шахматном порядке, запенивая стыки. Сверху приклеивают профилированную мембрану PLANTER с нахлёстом 100 мм для отвода верховодки.

Шаг 15: Обратная засыпка

Используют исключительно песок или ПГС, а не глину, которую вынули из котлована. Трамбуют малыми слоями во избежание сползания утеплителя. Завершают отливом по цоколю для отсечки стекающей дождевой воды.

Типовые сметы и расход материалов

Пример 1: Баня/гараж 6×4 м, лента 400×600 мм, без подвала.

Бетон B20: (24 м периметр × 0,4 × 0,6) + внутренняя перемычка 0,4×0,6×4 = 5,76 + 0,96 = 6,72 м³. С запасом на насос и опалубку заказываем 7,2 м³. Арматура А500С d12: 92 кг (4 стержня). Проволока вязальная 1,2 мм: 4,0 кг. Доска опалубочная 40 мм: 0,6 м³ с учётом оборачиваемости 3 цикла. Песок для подушки 200 мм: 5,8 м³. Стоимость доставки миксера с подачей по Московской области в апреле 2026 года — от 7 500 руб/рейс.

Пример 2: Дом 8×10 м, лента 500×700 мм, одна внутренняя стена 8 метров.

Общая длина ленты: (8+10)×2 + 8 = 44 метра. Объём бетона B25: 44 × 0,5 × 0,7 = 15,4 м³ (заказ 16 м³). Арматура рабочая: 6 стержней d14 мм, масса 0,888 кг/п.м., всего 44×6×0,888 = 234,4 кг. Хомуты d8 мм с шагом 250 мм: 44/0,25=176 шт., длина заготовки 1,4 м, общая масса — 173 кг. Фиксаторы защитного слоя 40 мм — 220 шт. Общая стоимость материалов без техники и работ колеблется около 210 000 рублей.

Пример 3: Дом 10×10 м с центральной несущей стеной, лента 600×900 мм.

Периметр 50 метров. Объём бетона B25: 50 × 0,6 × 0,9 = 27,0 м³. Продольное армирование: 8 стержней d16 мм, масса 50×8×1,58 = 632 кг. Хомуты d10 мм с шагом 200 мм в углах и 250 мм в пролётах, расход 310 кг. Опалубка — фанера ламинированная 21 мм в аренду на 12 дней с правом выкупа. Песчаная подушка 250 мм — 15 м³. Гидроизоляция обмазочная 80 кг и рулонная 65 м². При доставке бетона автонасосом 28-метровым стреловым манипулятором, затраты на один час работы добавляют 14 500 рублей к общей сумме в 410 000 рублей.

Характерные ошибки застройщиков и чек-лист перед заливкой

• Ошибка 1: Неправильная разметка диагоналей. Увод осей на 3-5 см приводит к эксцентриситету нагрузки и крутящим моментам в углах, вызывая диагональные трещины в кладке. Последствие — постоянное выдавливание угла зимой.
• Ошибка 2: Слабая песчаная подушка, засыпанная неуплотнённым грунтом или песком с глиной. Весной подушка проседает неравномерно, лента теряет опору, и в бетоне раскрывается трещина с шириной до 2 мм.
• Ошибка 3: Неверная глубина. Заглубление на 0,9 м в Московской области при норме 1,4 м приводит к тому, что 500 мм несущего слоя под подошвой промерзают и пучат. Каждую зиму дом приподнимает на 20-40 мм, а весной он садится с недопустимым креном.
• Ошибка 4: Тонкая арматура. Укладка прута 10 мм вместо 14 мм в нижний ряд создаёт дефицит несущей способности при изгибе в 60%. При первой же перегрузке снегом сработает растягивающая зона, и лента лопнет по всей длине.
• Ошибка 5: Ошибки в углах, где перекрестили прямые пруты без загибов. Армирование работает как шарнир, а не как жёсткая рама. В угловом шве накапливаются деформации, и через 2-3 года облицовочный кирпич в этом месте пойдёт веерными трещинами.
• Ошибка 6: Отсутствие защитного слоя. Арматура проржавеет до потери сечения 25% через 8 лет. Вздувшаяся ржавчина разорвёт бетон.
• Ошибка 7: Сварка вместо вязки. Пережжённая арматура ломается при подвижках грунта без пластического течения. Фундамент разрушается внезапно, без предупреждающих трещин.
• Ошибка 8: Плохой бетон — передозировка воды для удобоукладываемости или смесь возрастом более 2 часов. Снижение марочной прочности до B10 вместо B25 не позволит арматуре включиться в работу при штатной нагрузке.
• Ошибка 9: Заливка с большими перерывами (холодный шов). Между старым и новым слоем нет адгезии, вода просачивается в щель, разрушая бетон замораживанием.
• Ошибка 10: Отсутствие вибрации, игнорирование глубинного вибратора. В массиве остаются каверны и раковины объёмом до 5-7% сечения, снижающие прочность на сжатие в локальных зонах до критических 20% от проектной.
• Ошибка 11: Нет гидроизоляции и дренажа. Постоянная сырость цоколя поднимается по капиллярам в газобетонные стены, вызывая грибок и отслоение штукатурки.
• Ошибка 12: Ранняя нагрузка, когда кладку начинают на 5-й день после заливки при нормативных 15-28 днях. Не набравший 70% прочности бетон даёт микротрещины осадки, которые уже никогда не закроются.

Чек-лист перед заливкой:

• Диагонали сошлись с точностью до 10 мм, обноска не сбита.
• Подушка отвибрирована, промыта, уклона нет, выполнен геодезический контроль отметок.
• Гидроизоляция постелена с выпусками и без проколов.
• Арматура везде на фиксаторах 50 мм, каркас жёсткий, при ходьбе не пружинит.
• В каждом углу стоит Г-образный анкер на 1,5 м в каждую сторону, шаг хомутов в углах 150 мм.
• В опалубке нет щелей, стяжные шпильки в трубках, выставлен уровень верха.
• Заказан бетон класса не ниже B20 с осадкой конуса П3 (10-15 см), водитель предупреждён о запрете долива воды в миксер.
• Вибратор глубинный в рабочем состоянии, рабочие начали заливку в 7 утра, чтобы избежать жары.
• Продухи в цоколе размечены, для них подготовлены обрезки труб.
• Организован пост-уход: плёнка, вода для пролива, исключены проходы людей по свежей поверхности.

Часто задаваемые вопросы по строительству ленточного фундамента

1. Какой глубины должна быть траншея и какой уклон стенок безопасен?

Глубина траншеи складывается из толщины песчаной подушки (обычно 200–300 мм) и отметки подошвы, которая для пучинистых грунтов должна быть ниже расчётной глубины промерзания. В Московской области это 1,4–1,5 м, поэтому минимальное заложение ленты чаще всего составляет 1,6–1,8 м от планировочной отметки. Стенки в суглинках выполняют с откосом 1:0,25, чтобы исключить обрушение грунта в процессе работ и сохранить проектную геометрию основания.

2. Как правильно устроить песчаную подушку и проверить её плотность?

Подушку отсыпают только мытым песком без примесей глины. Укладку ведут слоями по 200 мм, каждый слой обильно проливают водой и уплотняют вибротрамбовкой. Итоговую плотность на объекте часто проверяют «дедовским» способом: взрослый человек в кирзовых сапогах не должен оставлять след глубже 5 мм. Для ответственных сооружений результат подтверждают пенетрометром.

3. Нужна ли подбетонка и какой бетон для неё используется?

Да, подбетонка обязательна при монолитной ленте. Её выполняют из тощего бетона класса B7.5 слоем 100 мм строго в горизонт. Она одновременно решает три задачи: создаёт ровный монтажный стол для армокаркаса, защищает рулонную гидроизоляцию от проколов острыми кромками щебня и предотвращает утечку цементного молока из основной конструкции в песчаную подушку.

4. Как правильно сделать гидроизоляцию ленточного фундамента?

Горизонтальную гидроизоляцию устраивают по подбетонке из двух слоёв наплавляемой битумно-полимерной изоляции (например, Техноэласт ЭПП) с перехлёстом полотен 100 мм в продольном и 150 мм в торцевом направлении. Вертикальную гидроизоляцию наносят после снятия опалубки: сначала праймер, затем битумно-полимерную мастику в два слоя с армированием стеклосеткой на углах и примыканиях. Обе части герметично стыкуют, чтобы исключить капиллярный подсос влаги в стены.

5. Как собрать опалубку, чтобы бетон её не распёрло?

Щиты из ламинированной фанеры стягивают металлическими шпильками, пропущенными через ПВХ-трубки (трубка остаётся в бетоне и после твердения позволяет легко извлечь шпильку). Вертикаль выставляют с допуском не более 2 мм на 1 метр высоты. Все щели между досками и в углах устраняют, чтобы через них не вытекало цементное молочко и не снижалась марочная прочность конструкции.

6. Как выбрать диаметр арматуры и правильно связать каркас?

Для подавляющего большинства частных домов применяют рифлёную арматуру класса А500С диаметром 12–16 мм (конкретная цифра зависит от нагрузок). Рабочий каркас вяжут отожжённой проволокой 1,2 мм — сварка нежелательна даже для стали с индексом «С», так как жёсткие узлы могут лопнуть при подвижках грунта. Сначала на пластиковые фиксаторы («стульчики») высотой 40–50 мм выкладывают нижний ряд стержней, к нему вяжут поперечные хомуты с проектным шагом, затем заводят верхний ряд. В углах и Т-образных примыканиях обязательно ставят дополнительные Г-образные анкеры с длиной плеча не менее 1,5 метра.

7. Почему важно заливать бетон без перерывов и что делать, если холодный шов всё же возник?

Перерыв в подаче бетона более 2 часов приводит к образованию холодного шва — плоскости с практически нулевой адгезией между слоями. Вода проникает в эту щель, а при замерзании разрывает массив. Если пауза произошла, поверхность старого слоя после его застывания придётся очищать от цементного молочка, увлажнять и обрабатывать адгезионным составом, однако полностью восстановить монолитность это не гарантирует.

8. Как и зачем вибрировать бетонную смесь?

Глубинным вибратором с булавой диаметром 35 мм обрабатывают каждый квадратный метр свежеуложенной смеси, погружая инструмент на 10–15 см в предыдущий провибрированный слой. Критерий окончания — прекращение выхода пузырьков воздуха и появление на поверхности цементного молока. Без вибрации в теле бетона остаются раковины и каверны, снижающие прочность на сжатие на 25% от проектной.

9. Как ухаживать за бетоном после заливки и когда снимать опалубку?

Первые трое суток поверхность обязательно накрывают полиэтиленовой плёнкой, а в жару каждые 4 часа увлажняют — это обеспечивает полную гидратацию цемента и предотвращает усадочные трещины. Опалубку демонтируют при наборе бетоном 50% прочности, что при среднесуточной температуре +20°C происходит через 3–5 дней.

10. Когда можно начинать кладку стен?

Кладку стен начинают не ранее набора бетоном 70% проектной прочности. При нормальных условиях (+20°C) это занимает 10–14 дней. Ранняя нагрузка вызывает микротрещины осадки, которые уже никогда не закроются и станут причиной раскрытия трещин в отделке после завершения строительства.

11. Чем засыпать пазухи фундамента и почему нельзя использовать глину?

Обратную засыпку выполняют исключительно песком или песчано-гравийной смесью (ПГС) с послойной трамбовкой. Глина, извлечённая из котлована, активно впитывает воду и при замерзании резко увеличивается в объёме. Её давление зимой может деформировать утеплённые стены цоколя и сорвать плиты экструзионного пенополистирола.

12. Какие ошибки при строительстве ленточного фундамента самые опасные?

Наиболее критичны: отсутствие защитного слоя бетона (арматура касается грунта или опалубки — через 3–4 года коррозия разрывает бетон); сварка арматуры вместо вязки (пережжённый металл теряет пластичность и ломается без предупредительных трещин); заливка с перерывами более 2 часов (холодный шов крошится в первую же зиму); и ранний старт кладки до набора 70% прочности (микротрещины осадки необратимы).

13. Сколько бетона и арматуры нужно для фундамента под баню 6×4, дом 8×10 и дом 10×10?

Ориентировочные цифры из смет:

• Баня/гараж 6×4 м, лента 400×600 мм: 7,2 м³ бетона B20, 92 кг рабочей арматуры d12 А500С, 5,8 м³ песка.
• Дом 8×10 м, лента 500×700 мм: 16 м³ бетона B25, 234 кг арматуры d14, 173 кг хомутов d8, 220 шт. фиксаторов защитного слоя.
• Дом 10×10 м, лента 600×900 мм: 27 м³ бетона B25, 632 кг арматуры d16, 310 кг хомутов d10, 15 м³ песка под подушку.

14. Что проверить перед приёмкой миксера и началом заливки?

Чек-лист из 10 пунктов: диагонали сошлись с точностью до 10 мм; песчаная подушка ровная и уплотнена; горизонтальная гидроизоляция без проколов и с выпусками; арматурный каркас жёстко зафиксирован на фиксаторах высотой 50 мм и не пружинит при ходьбе; в каждом углу стоит Г-образный анкер, шаг хомутов в углах сгущён до 150 мм; в опалубке нет щелей, верхний уровень выставлен; продухи в цоколе размечены и защищены от смещения; заказан бетон классом не ниже B20 с осадкой конуса П3, водитель предупреждён о запрете доливать воду в миксер; исправный глубинный вибратор подготовлен к немедленной работе.
