Как выбрать металлический уголок: таблицы размеров, применимости и нагрузок

Q: Какой уголок выбрать для пролёта 2–4 метра?

До 2 м — 50×50, 63×63 (лёгкие нагрузки). 2–3 м — 75×75, 90×90. 3–4 м — от 100×100 с усилением. При пролётах более 4 м одиночный уголок применять неэффективно.

Q: Почему уголок прогибается, даже если не разрушается?

Критичен не только предел прочности, но и жёсткость. В большинстве случаев именно превышение допустимого прогиба (например, L/200) ограничивает применение.

Q: Какую нагрузку выдерживает уголок (например, 50×50)?

Нагрузка резко падает с ростом пролёта: при 2 м — умеренная, при 3 м — более чем в 2 раза меньше, при 4 м — минимальная. Зависимость нелинейная (примерно пропорциональна квадрату пролёта).

Q: Что такое пролёт и почему он критичен?

Пролёт — это расстояние между опорами. При увеличении пролёта в 2 раза допустимая нагрузка падает примерно в 4 раза.

Q: Нужно ли учитывать раскрепление уголка?

Обязательно. Без фиксации сжатой полки возникает потеря устойчивости, и несущая способность снижается в 2–3 раза.

Q: Какой минимальной толщины должен быть уголок?

3–4 мм — для лёгких конструкций, 5–6 мм — минимально для несущих элементов, 6 мм и более — для ответственных узлов. Тонкие уголки хуже работают в сварке и соединениях.

Таблица 1. Применимость стального уголка
Таблица 2. Применимость с учётом ограничений
Таблица 3. Несущая способность уголков: на изгиб
Таблица 4. Несущая способность уголков: равномерная нагрузка
Таблица 5. Предельные прогибы: на основе СП 20.13330.2016
Таблица 6. Коэффициенты условий работы: по СП 16.13330.2017
Таблица 7. Раскрепление уголков
Таблица 8. Минимальная толщина полки для надёжных соединений
Таблица 9. Область рационального применения по пролётам
Таблица 10. Сравнение профилей: почему уголок не всегда лучший выбор

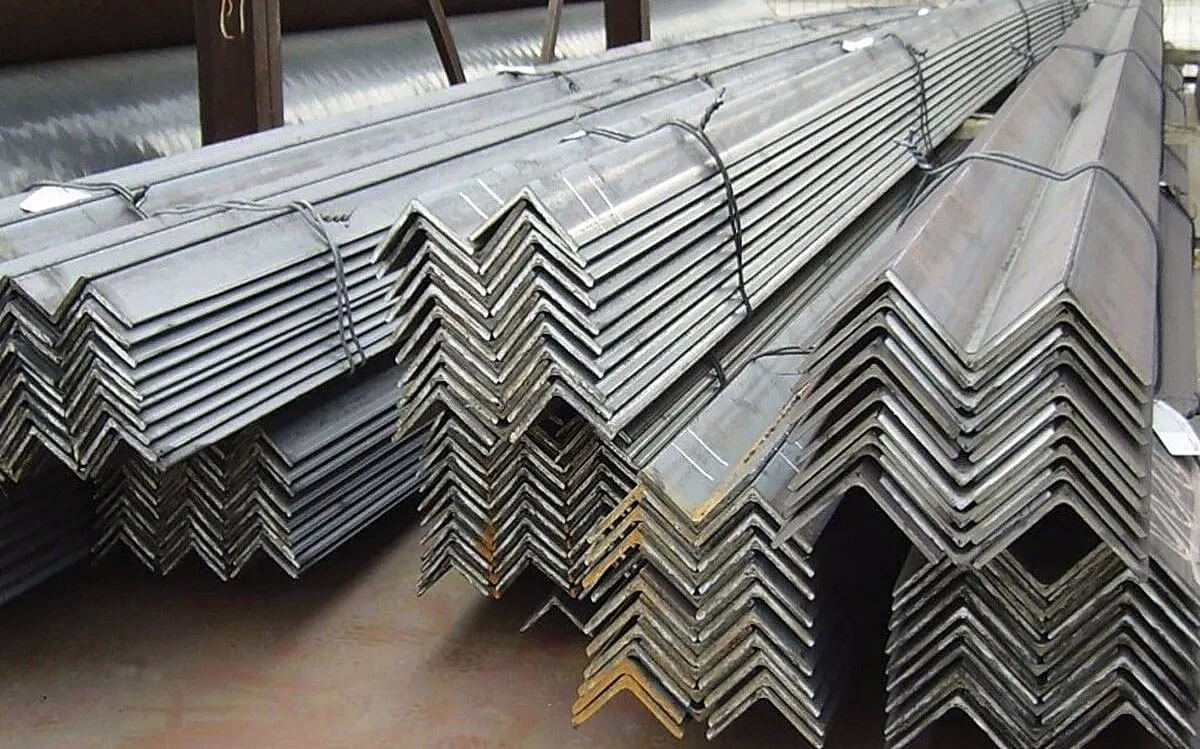

Стальной уголок — один из самых распространенных металлопрофилей в строительстве и производстве. Его можно встретить повсюду: от легких каркасов и ограждений до мощных ферм промышленных зданий и мостов. Универсальность уголка часто оборачивается проблемой выбора: какой именно профиль подойдет для вашей задачи? Можно ли сэкономить, взяв уголок поменьше, или лучше перестраховаться и выбрать массивный? Ответы на эти вопросы лежат не в области догадок, а в строительных нормах и правилах — ГОСТах и СП.

Стальной уголок – универсальный металлопрофиль, применяемый во всех сферах строительства и машиностроения: от легких декоративных каркасов и ограждений (уголки до 50 мм) до мощных несущих конструкций – ферм, колонн, балок перекрытий, прогонов кровли, лестниц, опор линий электропередач и элементов промышленных зданий (уголки 63–160 мм и более). В частном строительстве уголки 50–100 мм используют для каркасов навесов, террас, перекрытий, лестниц и усиления проемов, а крупные профили (100–160 мм) идут на тяжелые металлоконструкции, подкрановые балки и мосты. Неравнополочные уголки (например, 63×40, 100×63) применяют в узлах с односторонним креплением, при асимметричных нагрузках и в местах примыкания к другим элементам. Выбор конкретного типоразмера зависит от расчетных нагрузок, пролета и условий закрепления – при грамотном подборе стальной уголок обеспечивает надежность и долговечность любой строительной задачи.

Именно они определяют, какой уголок считать несущим, а какой — только декоративным, при каких пролетах он не согнется, а при каких — начнет закручиваться и терять устойчивость.

В этом материале мы собрали и структурировали требования нормативных документов (ГОСТ 8509-93, ГОСТ 8510-86, СП 16.13330.2017) в удобные практические таблицы.

Таблица 1. Применимость стального уголка

Тип уголка	Размер (мм)	Толщина (мм)	Область применения	Пояснение
Равнополочный (ГОСТ 8509-93)	25×25	3–4	Легкие каркасы, мебель, ограждения.	Не является расчетным несущим элементом. Толщина < 4 мм затрудняет выполнение качественных сварных швов и болтовых соединений (риск продавливания). Служит как конструктивный или декоративный элемент.
	32×32	3–4	Перегородки, облицовка, легкие рамы.	Допускается локальная нагрузка, но без включения в общую расчетную схему здания. Гибкость таких элементов слишком высока для работы на сжатие.
	40×40	4–5	Каркасы ГКЛ, малые опоры, кронштейны.	Начальный уровень жесткости. Может применяться в слабонагруженных связях, где не требуется проверка по предельной гибкости (λ ≤ 150 для второстепенных элементов) .
	50×50	4–6	Лестницы, ограждения, рамные конструкции.	Может воспринимать умеренные изгибающие нагрузки. Толщина 4 мм - минимальная для сварных конструкций. Толщина 5-6 мм уже позволяет применять понижающие коэффициенты в расчетах .
	63×63	5–6	Прогоны покрытий, фермы малых пролетов (до 12 м), связи.	Первый «серьезный» несущий размер. Для элементов с толщиной полки 5-6 мм уже можно использовать уточненные формулы расчета на прочность в местах крепления . Начинает удовлетворять требованиям по гибкости для сжатых элементов решетки.
	75×75	5–7	Металлокаркасы зданий, опоры, стойки фахверка.	Хороший баланс жесткости и веса. Ширина полки позволяет компоновать сечения из двух уголков ("тавр") для работы в качестве колонн легких зданий.
	90×90	6–8	Несущие рамы, колонны одноэтажных зданий.	Толщина от 7 мм позволяет говорить о "полноценной" несущей способности. Такие элементы уже рассчитываются по сложным формулам на внецентренное сжатие и устойчивость .
	100×100	7–10	Колонны, балки, опорные узлы, фермы больших пролетов.	Стандартный несущий размер. Широко применяется как в одиночном виде, так и в составе составных сечений. Моменты инерции позволяют обеспечить требуемую жесткость.
	125×125	8–12	Тяжелые конструкции, подкрановые балки (в составе), колонны.	Высокая несущая способность. Толщина полки ≥ 10 мм требует проверки местной устойчивости свеса полки, но для уголков это редко становится критичным.
	160×160	10–16	Промышленные конструкции, элементы спецсооружений.	Используется в ответственных узлах с большими усилиями. Как правило, идет на изготовление сварных двутавров (стенка из листа + пояса из уголков).
Неравнополочный (ГОСТ 8510-86)	63×40	4–6	Усиление проемов, монтажные элементы, связи.	Удобен при одностороннем креплении (например, к стенке швеллера или двутавра). Меньшая полка (40 мм) облегчает конструкцию, большая (63 мм) воспринимает нагрузку.
	80×50	5–7	Прогоны кровли, фахверк.	Оптимален при асимметричных усилиях. Позволяет "вписаться" в габариты конструкции, где равнополочный уголок был бы слишком громоздким.
	100×63	6–8	Балки, усиления несущих конструкций.	Повышенная жесткость по одной из осей. Используется в расчетных схемах, где направление нагрузки строго определено.
	125×80	7–10	Несущие элементы каркаса.	Применяется в узлах примыкания под уклоном, например, в покрытиях.
	160×100	9–12	Тяжелые металлоконструкции, спецсооружения.	Применяется при высоких нагрузках и сложных схемах работы, где важна разная жесткость полок.

Таблица 2. Применимость с учётом ограничений

Уголок (ГОСТ 8509-93)	Изгибающий момент M, кН·м (прочность по СП 16)	Максимальная равномерно-распределённая нагрузка q, кН/м (из условия прочности)			Реальная область применения и пояснения
Уголок (ГОСТ 8509-93)	Изгибающий момент M, кН·м (прочность по СП 16)	L=2 м	L=3 м	L=4 м	Реальная область применения и пояснения
50×50×5	0.95	0.95	0.42	0.24	Элементы ограждений, легкие связи. Для пролёта 2 м — ещё может работать как балка под слабой нагрузкой. При L=3-4 м прогиб будет огромным. Устойчивость плоской формы изгиба не обеспечена без раскрепления.
63×63×5	1.5	1.5	0.67	0.38	Прогоны кровли с шагом 1-1.5 м при малых уклонах. Работает только в том случае, если кровельный настил (профлист) прикреплён к верхней полке и раскрепляет её. При L=4 м — только очень лёгкие нагрузки (собственный вес + ветер).
75×75×6	2.6	2.6	1.15	0.65	Балки перекрытий малых пролётов (до 3 м) под лёгкие нагрузки. Для L=4 м — уже требуется проверка прогиба (скорее всего, не пройдёт). Обязательно раскрепление сжатой полки.
90×90×7	4.3	4.3	1.9	1.1	Рабочая лошадка для частного строительства. При L=3 м может нести приличную нагрузку. При L=4 м — прочность ещё есть, но прогиб может стать ограничителем. Рекомендуется устанавливать с шагом не более 1.5-2 м.
100×100×8	5.9	5.9	2.6	1.5	Уверенная работа при L=3-4 м. Можно использовать как балки перекрытий под средние нагрузки. При L=4 м и нагрузке 1.5 кН/м — работает на пределе прочности, прогиб — в пределах нормы.
125×125×8	9.3	9.3	4.1	2.3	Серьёзные несущие элементы. Может работать при пролётах до 4-5 м. Часто используется в качестве прогонов в промышленном строительстве.
160×160×10	18.4	18.4	8.2	4.6	Промышленные конструкции. При L=4 м — огромный запас прочности. Но для пролёта 6 м даже такой мощный уголок, скорее всего, потребует замены на двутавр или сдвоенное сечение.

Ключевые выводы и дополнения

Всё, что мы обсуждали выше, можно свести к нескольким простым правилам. Они помогут вам понять, какой уголок подойдёт для вашей стройки и почему иногда даже большой и толстый уголок может не справиться.

Размер уголка – это ещё не всё

Нельзя просто взять уголок 75×75 и сказать: «Это хороший, крепкий». Всё зависит от трёх вещей:

Какая нагрузка будет на него давить (вес кровли, снег, ветер).
Какое расстояние между опорами (пролёт) – чем оно больше, тем тяжелее уголку держать вес.
Как уголок закреплён – если его верхнюю полку ничто не держит, он может не сломаться, а просто выгнуться или закрутиться.

Главный враг для больших пролётов – прогиб

Если расстояние между опорами больше 3 метров, уголок чаще всего гнётся, даже если по расчётам он должен выдерживать нагрузку. Прочность ещё есть, а жёсткости не хватает – он начинает заметно провисать. Это не только некрасиво, но и опасно. Поэтому для пролётов 3–4 метра нужно выбирать уголок с запасом или ставить дополнительные опоры.

Опасность кручения

Уголок – не двутавр, у него нет такой жёсткой формы. Если его нагрузить, он может не только прогнуться, но и закрутиться (потерять устойчивость). Чтобы этого не случилось, верхнюю полку уголка нужно обязательно к чему-то прикрепить – например, приварить к нему лист профнастила или поставить поперечные связи. Если этого не сделать, допустимую нагрузку придётся снижать в 2–3 раза!

Толщина имеет значение: порог 5–6 мм

Уголки тоньше 5 мм (особенно 3–4 мм) – это уже не несущие элементы. Их можно использовать только для лёгких конструкций: заборов, облицовки, мелких каркасов. Почему? Потому что к ним трудно привариться или прикрутиться – металл слишком тонкий, соединение будет ненадёжным. Для ответственных узлов (например, ферм или балок) берите уголок толщиной от 5–6 мм.

Если пролёт больше 4 метров – уголок не помощник

Одиночный уголок на таких пролётах работает плохо, даже если взять очень мощный (160×160). Он будет слишком сильно прогибаться. Для больших пролётов лучше использовать:

два уголка, сваренных вместе (получается коробчатое сечение),
швеллер,
двутавровую балку.

Неравнополочные уголки – не на каждый день

Они нужны в особых случаях: когда нагрузка идёт в основном с одной стороны или когда нужно прикрепиться к чему-то вплотную. Для обычных задач (балки, перекрытия) лучше брать обычные равнополочные уголки – они проще и надёжнее.

Таблицы – это подсказка, а не истина

Все цифры в таблицах помогают быстро прикинуть, какой уголок может подойти. Но окончательное решение лучше доверить инженеру или хотя бы проверить по простым правилам: не забыть про прогиб, раскрепление и реальную нагрузку. Без этого даже самый красивый уголок может не выдержать.

Коротко:

Пролёт до 2 м – можно взять уголок 50×50 или 63×63 под небольшую нагрузку.
Пролёт 2–3 м – нужен уголок от 75×75 до 100×100, обязательно с раскреплением верха.
Пролёт 3–4 м – только крупные уголки (100×100, 125×125), но всё равно проверяйте прогиб.
Пролёт больше 4 м – лучше не мучиться, ставьте двутавр или сдвоенные уголки.

Смотрите также материалы:

Таблица 3. Несущая способность уголков: изгиб, ориентировочно

Работа как балка, изгиб в слабой плоскости (наиболее неблагоприятный случай)

Уголок	t (мм)	Wx (см³)	M (кН·м)	Нагрузка (кН) при L=2 м
50×50	5	~3.9	~0.95	~0.95
63×63	5	~6.1	~1.5	~1.5
75×75	6	~10.5	~2.6	~2.6
90×90	7	~17.5	~4.3	~4.3
100×100	8	~24	~5.9	~5.9
125×125	8	~38	~9.3	~9.3
160×160	10	~75	~18.4	~18.4

Пояснения:

M = Wx × Ry (Ry ≈ 245 МПа)
Значения округлены → использовать только для предварительного подбора
В реальности часто требуется коэффициент условий работы и проверка устойчивости

Таблица 4. Несущая способность уголков: равномерная нагрузка

Формула для балки: q ≈ 8M / L²

Уголок	L = 2 м	L = 3 м	L = 4 м
50×50×5	~0.95 кН	~0.42 кН	~0.24 кН
63×63×5	~1.5 кН	~0.67 кН	~0.38 кН
75×75×6	~2.6 кН	~1.15 кН	~0.65 кН
90×90×7	~4.3 кН	~1.9 кН	~1.1 кН
100×100×8	~5.9 кН	~2.6 кН	~1.5 кН
125×125×8	~9.3 кН	~4.1 кН	~2.3 кН
160×160×10	~18.4 кН	~8.2 кН	~4.6 кН

Всё, что нужно знать про стальной уголок для стройки, можно уложить в несколько простых мыслей. Главное – понять, как расстояние между опорами (пролёт) влияет на его способность держать вес, и запомнить несколько правил безопасности.

Что такое пролёт (L) и почему это главное?

Представьте, что вы кладёте уголок на две опоры – например, на столбы или стены. Расстояние между ними и есть пролёт L. Чем оно больше, тем труднее уголку нести нагрузку. Один и тот же уголок при пролёте 2 метра выдержит, скажем, 100 кг, а при 4 метрах – всего 25 кг. Это как с деревянной линейкой: на коротких опорах она держит книжку, а на длинных – прогибается даже от своего веса.

В таблицах выше для каждого уголка указано, сколько килограммов (примерно) он выдержит при пролётах 2, 3 и 4 метра. Цифры даны в кН, но для простоты: 1 кН ≈ 100 кг. Например, нагрузка 0,95 кН – это около 95 кг.

Как читать таблицу и выбирать уголок?

Допустим, вам нужно перекрыть расстояние 3 метра. Смотрите на столбик L=3 м и ищите уголок, который выдержит ваш вес (кровля + снег + ветер).

Пролёт	Подходящие уголки	Что можно строить
до 2 м	50×50, 63×63, 75×75	Лёгкие козырьки, заборы, каркасы, облицовка
2–3 м	75×75, 90×90, 100×100	Навесы, террасы, перекрытия, прогоны кровли
3–4 м	100×100, 125×125	Серьёзные балки под среднюю нагрузку, но лучше ставить опоры чаще
более 4 м	одиночный уголок не подходит	Нужны сдвоенные уголки, швеллер или двутавр

Важно: чем больше пролёт, тем быстрее падает допустимая нагрузка. Поэтому при L=4 м даже крупный уголок 100×100 несёт всего 150 кг (1,5 кН) – это немного.

Три скрытые опасности, о которых нельзя забывать

Уголок может не сломаться, а закрутиться

Это называется «потеря устойчивости». Если верхнюю полку уголка ничто не держит (например, не приварен лист), под нагрузкой он может вывернуться вбок. Чтобы этого не случилось, обязательно крепите к уголку настил или ставьте поперечные связи. Если раскрепления нет, реальная нагрузка должна быть в 2–3 раза меньше табличной.

Прогиб часто важнее прочности

Даже если уголок по расчётам не ломается, он может слишком сильно прогнуться – например, крыша станет волнистой или пол начнёт «пружинить». Для пролётов больше 3 метров всегда проверяйте, не слишком ли большой прогиб получится (в таблицах это уже учтено, но если берёте уголок на пределе – лучше посоветоваться со знающим человеком).

Толщина полки – порог надёжности

Уголки с толщиной стенки менее 5 мм (например, 4 мм) годятся только для ограждений, мелких каркасов и декора. Для несущих конструкций (балки, фермы, перекрытия) берите толщину от 5–6 мм и выше. Иначе в месте сварки или болтов металл может продавиться.

Быстрый ориентир по размерам (шпаргалка)

До 75 мм (50×50, 63×63, 75×75) – не рассматривайте как полноценные балки, только лёгкие и вспомогательные элементы.
90–125 мм (90×90, 100×100, 125×125) – рабочий диапазон для частного строительства (навесы, перекрытия, рамы).
125 мм и выше (125×125, 160×160) – для тяжёлых нагрузок и промышленных объектов.
Пролёт больше 3–4 м – одиночный уголок уже неэффективен. Лучше ставить двутавр или сварить два уголка вместе (коробчатое сечение).

Таблицы дают отличную прикидку, но не заменяют точного расчёта. Если сомневаетесь – позовите инженера или хотя бы опытного строителя. Он учтёт все нюансы: марку стали, способ крепления, снеговую нагрузку в вашем регионе и дополнительные силы (ветер, вес людей). Это сохранит ваши деньги, нервы и безопасность.

Коротко:

Пролёт 2 м → уголок 50–75 мм под небольшую нагрузку.
Пролёт 3 м → берите 75–100 мм, обязательно раскрепляйте верх.
Пролёт 4 м → только 100–125 мм, и то с оглядкой на прогиб.
Больше 4 м – уголок не помощник, переходите на двутавр или сдвоенные профили.

Таблица 5. Предельные прогибы: на основе СП 20.13330.2016

Что такое прогиб? Это величина, на которую балка провисает под нагрузкой. Если прогиб слишком большой, конструкция может выглядеть некрасиво, треснет отделка или появятся проблемы с водоотведением на крыше.

Строительные нормы устанавливают максимально допустимый прогиб (обычно в долях от пролёта L).

Тип конструкции	Предельный прогиб
Перекрытия (полы, потолки)	L/250 … L/300
Покрытия, открытые взгляду (балки под настилом)	L/200
Покрытия с отделкой (штукатурка, подвесной потолок)	L/150

Как пользоваться:

Если пролёт L = 3 м (3000 мм), то для перекрытия предельный прогиб составит 3000/250 = 12 мм или 3000/300 = 10 мм. Это значит, что балка под нагрузкой не должна прогнуться больше, чем на 10–12 мм.
Если вы прикинули нагрузку по предыдущим таблицам, но не уверены, не превысит ли прогиб норму – обратитесь к специалисту. Для частного строительства обычно достаточно ориентироваться на L/200 (для открытых балок) и L/250 (для перекрытий).

Почему это важно: Часто бывает, что уголок «проходит» по прочности (не сломается), но прогибается слишком сильно – тогда его всё равно нельзя использовать. Поэтому прогиб – часто более строгий ограничитель, чем прочность.

Таблица 6. Коэффициенты условий работы: по СП 16.13330.2017

В реальной жизни металл не идеален: есть сварные швы, отверстия, возможны небольшие дефекты. Чтобы учесть это, в расчёт вводят коэффициент условий работы (меньше 1). Он снижает расчётное сопротивление стали.

Условия работы элемента	Коэффициент (примерно)
Идеальные условия (чистый лист, без отверстий, равномерная нагрузка)	1.0
Наличие сварных швов, ослабление отверстиями, обычные узлы	0.8–0.9
Тонкие элементы (толщина полки < 6 мм), сложные узлы, агрессивная среда	до 0.7

Как пользоваться:

Если вы подбираете уголок по таблице несущей способности, умножьте полученную нагрузку на этот коэффициент. Например, для уголка 75×75×6 при пролёте 3 м таблица даёт 1,15 кН. Если узел сварной и есть отверстия, умножаем на 0,8: 1,15 × 0,8 = 0,92 кН (≈ 92 кг). Это реальная безопасная нагрузка.
Чем тоньше уголок и сложнее узел, тем меньше коэффициент.

Таблица 7. Раскрепление уголков

Уголок – открытое сечение, он может потерять устойчивость не только от прогиба вниз, но и от кручения (изгибно-крутильная форма). Чтобы этого не случилось, верхнюю полку (сжатую зону) нужно закрепить от смещения в сторону – например, приварить к ней настил из профлиста или поставить поперечные связи. Насколько это влияет на несущую способность, показано ниже.

Степень раскрепления сжатой полки	Коэффициент снижения несущей способности (примерно)
Без раскрепления (свободная балка, полка ничем не закреплена)	× 0.3 … 0.5
Частичное раскрепление (редкие связи, точечное крепление)	× 0.6 … 0.8
Полное раскрепление (непрерывное крепление к настилу, частые связи)	× 1.0

Раскрепление стального уголка – это когда верхнюю полку уголка (которая сжимается под нагрузкой) прикрепляют к чему-то жёсткому, например, приваривают к ней профлист или ставят поперечные балки. Если этого не сделать, уголок может не просто прогнуться, а внезапно закрутиться и потерять устойчивость – как линейка, которую не прижали сверху. Без раскрепления несущая способность уголка снижается в 2–3 раза!

Как пользоваться:

Если ваш уголок работает как отдельная балка без настила (например, прогон под кровлю, но лист ещё не приварен), реальная нагрузка должна быть в 2–3 раза меньше табличной.
Если вы привариваете к уголку профлист или делаете частые связи (через 1–1,5 м), можно смело брать нагрузку из таблицы.
Это правило критически важно для пролётов больше 2,5 м. Без раскрепления даже крупный уголок может внезапно «сложиться».

Таблица 8. Минимальная толщина полки для надёжных соединений

Тонкий металл сложно сварить без прожогов, а в болтовом соединении он может продавиться. Поэтому есть простые ограничения по толщине.

Тип соединения	Минимальная толщина полки уголка
Сварка (ручная дуговая)	≥ 4 мм
Болтовое соединение	≥ 5 мм
Ответственные несущие узлы (фермы, опоры)	≥ 6 мм

Как пользоваться:

Если вы планируете сваривать конструкцию, не берите уголок с толщиной полки 3 мм – прожжёте. 4 мм – минимально допустимо, но лучше 5 мм.
Если собираетесь крепить болтами, толщина должна быть не меньше 5 мм, иначе под головкой болта металл может выгнуться.
Для серьёзных вещей (каркас дома, балка перекрытия) – только от 6 мм и выше.

Таблица 9. Область рационального применения по пролётам

Эта таблица обобщает всё, что мы обсуждали, и даёт быстрый ответ: что использовать при разных расстояниях между опорами.

Пролёт (L)	Что лучше всего подходит	Комментарий
до 2 м	Одиночный уголок (50×50…75×75)	Для лёгких нагрузок подойдёт даже небольшой уголок.
2–3 м	Усиленный одиночный уголок (75×75…100×100) с обязательным раскреплением	Можно использовать как балку, но следите за прогибом и закрепляйте верхнюю полку.
3–4 м	Крупный одиночный уголок (100×100…125×125) либо сдвоенные уголки	Одиночный работает на пределе, лучше ставить сдвоенные или переходить к другим профилям.
> 4 м	Двутавр, швеллер, составное сечение из уголков	Одиночный уголок уже неэффективен – слишком гибкий.

Как пользоваться:

Замерили пролёт – смотрите в соответствующую строку. Если пролёт 3,5 м, вариант «одиночный крупный уголок» допустим, но лучше усилить или проконсультироваться с инженером.
Для пролётов более 4 м не пытайтесь использовать одиночный уголок – даже 160×160 будет слишком сильно прогибаться. Берите двутавр или сварите коробку из двух уголков.

Таблица 10. Сравнение профилей: почему уголок не всегда лучший выбор

Уголок хорош для связей, ферм, лёгких конструкций. Но когда нужна высокая жёсткость на изгиб, его обгоняют другие профили.

Профиль	Жёсткость (способность сопротивляться прогибу)	Устойчивость (способность не терять форму)	Основное применение
Уголок	низкая	низкая	Вспомогательные элементы, связи, лёгкие каркасы
Швеллер	средняя	средняя	Балки перекрытий, прогоны, колонны лёгкого типа
Двутавр	высокая	высокая	Несущие балки, колонны, тяжёлые конструкции

Если у вас пролёт больше 4 м и значительная нагрузка – выбирайте двутавр. Он при том же весе будет в разы жёстче уголка.
Если пролёт средний (3–4 м), но нагрузка большая – можно поставить швеллер или сдвоенные уголки (сваренные в коробку).
Для пролётов до 3 м и небольших нагрузок уголок – самый экономичный вариант.

Как пользоваться всеми таблицами вместе: пример

Допустим, вы строите навес 3×4 м. Столбы стоят через 3 м (пролёт L=3 м). Навес будет из профлиста, снеговая нагрузка в вашем районе средняя.

Шаг 1. По таблице 5 для пролёта 2–3 м рекомендуются уголки 75×75…100×100 с раскреплением.
Шаг 2. Смотрим таблицу несущей способности для L=3 м: 75×75×6 – 1,15 кН (≈115 кг), 90×90×7 – 1,9 кН (190 кг), 100×100×8 – 2,6 кН (260 кг). Оцениваем нагрузку: вес профлиста + снег (для примера возьмём 150 кг на балку). Значит, нужен уголок не меньше 90×90.
Шаг 3. Проверяем раскрепление. Профлист будет приварен к верхней полке – это полное раскрепление (коэффициент 1,0 из таблицы 3). Хорошо.
Шаг 4. Проверяем толщину. 90×90 имеет толщину 7 мм – по таблице 4 это отлично и для сварки, и для ответственного узла.
Шаг 5. Учитываем коэффициент условий работы (таблица 2). У нас сварные швы, настил – можно взять 0,9. Тогда расчётная нагрузка 1,9×0,9 = 1,71 кН (171 кг). Этого достаточно (171 > 150). Уголок подходит.
Шаг 6. Проверка прогиба (таблица 1). Для открытого навеса обычно допускают L/200 = 3000/200 = 15 мм. Надо убедиться, что фактический прогиб не больше. В нашем примере, скорее всего, будет меньше, но для точности лучше попросить инженера проверить. Если бы прогиб оказался больше, пришлось бы увеличивать сечение.

Эти таблицы помогают не забыть о важных мелочах, которые превращают «бумажный расчёт» в реально надёжную конструкцию. Пользуйтесь ими как чек-листом:

определили пролёт → выбрали примерный уголок по таблице 5;
уточнили нагрузку по таблицам 3 и 4 (с учётом раскрепления);
проверили толщину по таблице 4;
прикинули прогиб по таблице 1;
сравнили с другими профилями (таблица 6), если нужно.

И помните: для ответственных конструкций всегда лучше проконсультироваться со специалистом. Эти таблицы – отличный помощник, но не замена инженерному расчёту.

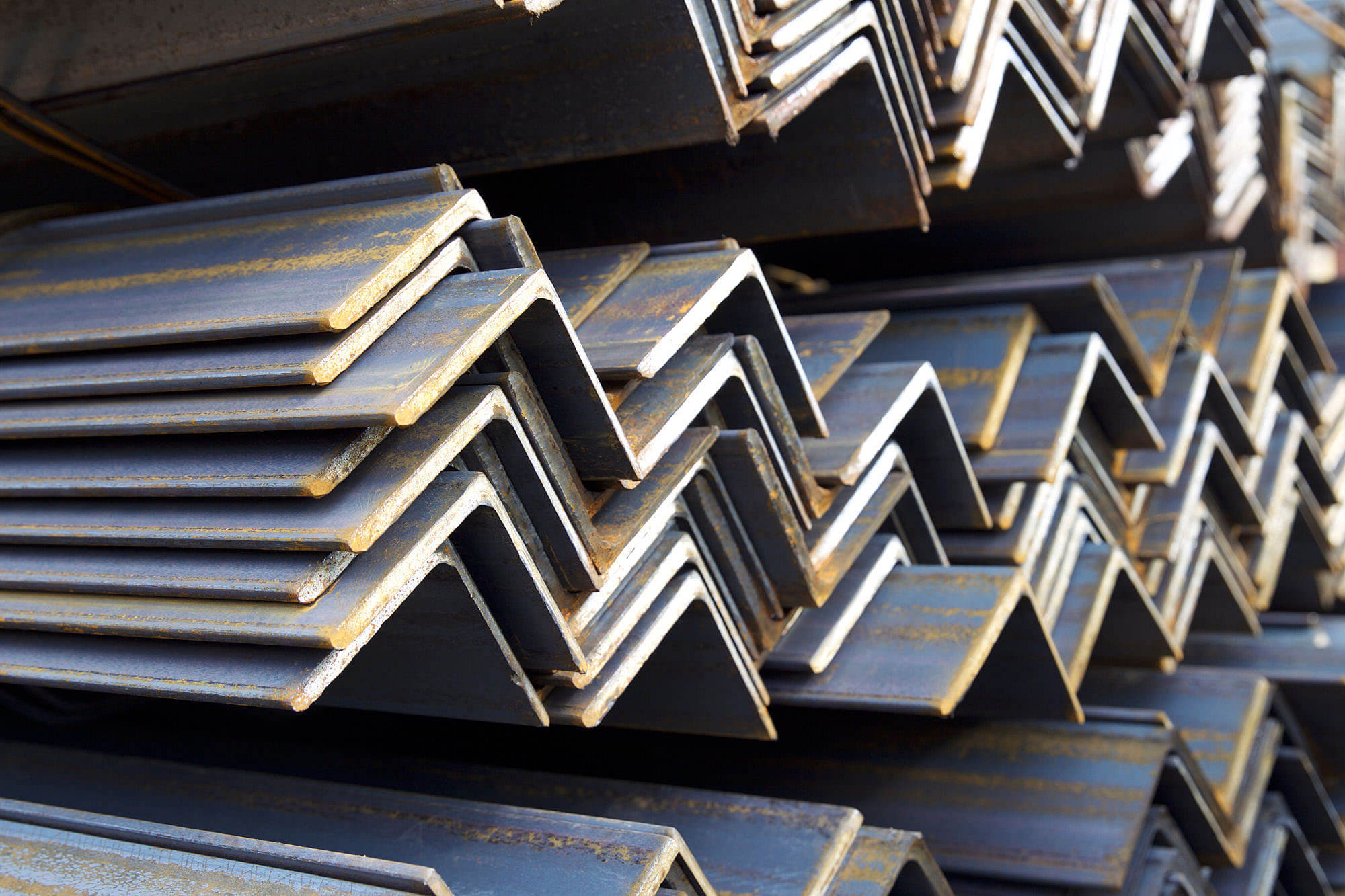

Вопросы и ответы: выбор металлического уголка

Выводы

Подводя итог всему вышесказанному, можно сформулировать несколько ключевых принципов, которые помогут вам уверенно ориентироваться в мире стальных уголков и избежать типичных ошибок.

Размер имеет значение, но контекст — еще больше. Нельзя просто сказать: «Уголок 75×75 — хороший». Он будет отличным выбором для стойки фахверка или прогона с шагом 1,5 метра, но совершенно непригодным в качестве балки перекрытия пролетом 4 метра. Выбор всегда определяется тремя факторами: расчетным усилием (нагрузкой), пролетом (L) и условиями закрепления (есть ли раскрепление сжатой полки).
Главный враг одиночного уголка — потеря устойчивости. Это не просто красивый инженерный термин. Это реальное физическое явление: уголок под нагрузкой может не сломаться (прочности может быть достаточно), а внезапно изогнуться и закрутиться. Особенно это опасно для пролетов более 3 метров. Именно поэтому СП 16.13330.2017 требует специальной проверки на устойчивость, и именно поэтому в таблицах мы так подробно останавливались на необходимости раскрепления верхней полки (например, приваренным профлистом).
Прогиб часто важнее прочности. Для большинства конструкций в частном строительстве (балки перекрытий, прогоны кровли) критичным становится не разрушение металла, а слишком большой прогиб, при котором конструкция теряет эксплуатационные качества (например, провисает потолок или проседает кровля). Поэтому, даже если уголок «проходит» по прочности, всегда проверяйте его на жесткость. Таблицы с нагрузками для L=3 и L=4 метра уже учитывают это неявно, показывая резкое падение допустимой нагрузки с ростом пролета.
Экономия на толщине полки — ложная экономия. Толщина металла менее 5 мм, а особенно менее 4 мм, переводит уголок из разряда конструкционных элементов в разряд декоративных или вспомогательных. Причина проста: к тонкому металлу сложно надежно привариться или прикрутиться болтами — высок риск «продавливания» или непровара. В ответственных узлах (соединения ферм, опорные узлы) толщина полки не должна быть меньше 5-6 мм. Это гарантия того, что узел не разрушится раньше, чем исчерпается несущая способность самого профиля.
Таблицы — это инструмент для первого шага. Представленные здесь таблицы с нагрузками и областями применения — отличный помощник для предварительного подбора и понимания масштабов. Они позволяют отсеять заведомо неподходящие варианты и быстро прикинуть нужный размер. Однако окончательное решение должно приниматься на основе поверочных расчетов, особенно если речь идет о безопасности людей (перекрытия, несущие стойки, лестницы).

Вопросы и ответы: выбор металлического уголка

Как выбрать стальной уголок по нагрузке?

Выбор определяется тремя факторами: нагрузка (собственный вес, снег, ветер), пролёт (расстояние между опорами) и условия закрепления. Таблицы дают предварительный подбор, но для ответственных конструкций требуется расчёт по нормативам.

Какой уголок выбрать для пролёта 2–4 метра?

Ориентировочно:

до 2 м — 50×50, 63×63 (лёгкие нагрузки)
2–3 м — 75×75, 90×90
3–4 м — от 100×100 с усилением

При пролётах более 4 м одиночный уголок применять неэффективно.

Можно ли использовать уголок как балку?

Да, но с ограничениями. Из-за открытого сечения уголок склонен к кручению. Без раскрепления его несущая способность снижается в 2–3 раза.

Почему уголок прогибается, даже если не разрушается?

Критичен не только предел прочности, но и жёсткость (EI). В большинстве случаев именно превышение допустимого прогиба (например, L/200) ограничивает применение.

Что важнее: прочность или прогиб?

В реальных конструкциях чаще критичен именно прогиб. Уголок может выдерживать нагрузку по прочности, но быть непригодным из-за чрезмерного провисания.
