ГОСТ на профильные трубы: ГОСТ 8639-82, ГОСТ 13663-86, ГОСТ 30245-2003, ГОСТ Р 54157-2010, ГОСТ 30245-2012, ГОСТ 32931-2015

• Почему важно понимать действующие стандарты?
• Действующие ГОСТы
• Сводная таблица различий стандартов
• Какой ГОСТ выбирать: практичная схема для проектировщика и закупщика
• Связь ГОСТ и СНиП/СП

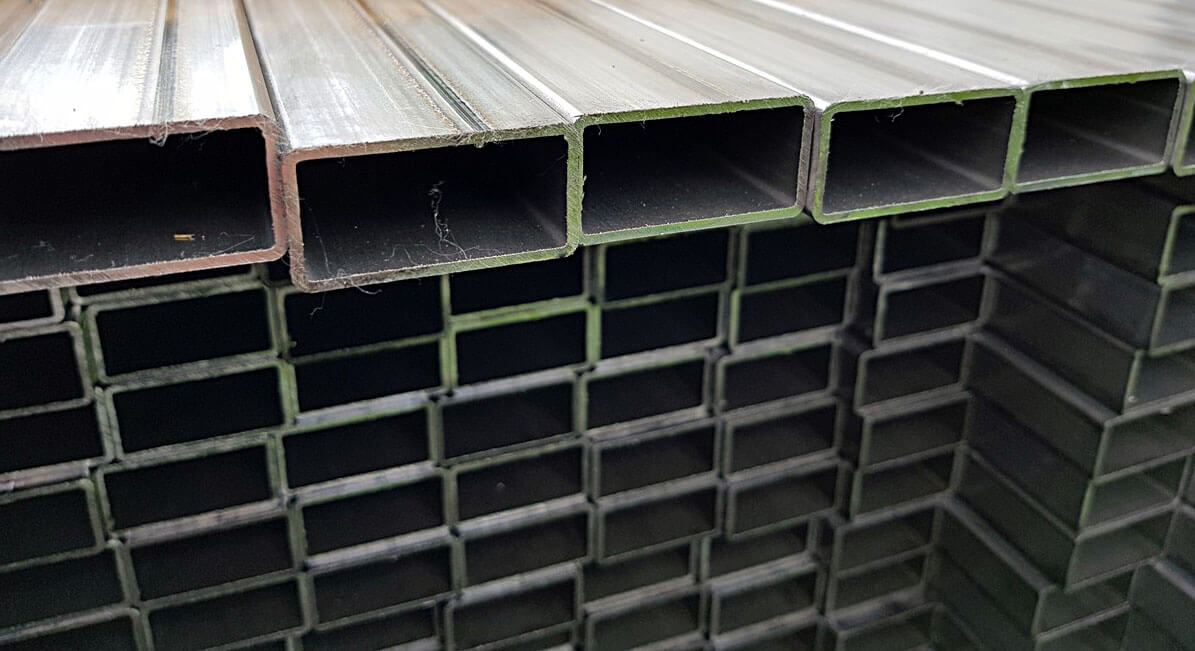

Профильная труба — это металлическая труба с некруглым сечением. Чаще всего она бывает квадратной или прямоугольной. Главное её преимущество — высокая жёсткость. Такая труба лучше сопротивляется изгибу и кручению, потому что металл распределён по углам профиля. Поэтому профильные трубы используют как балки, стойки, колонны, которые должны выдерживать нагрузку. Использование профильной трубы позволяет экономить до 40% металла по сравнению со сплошными стальными профилями.

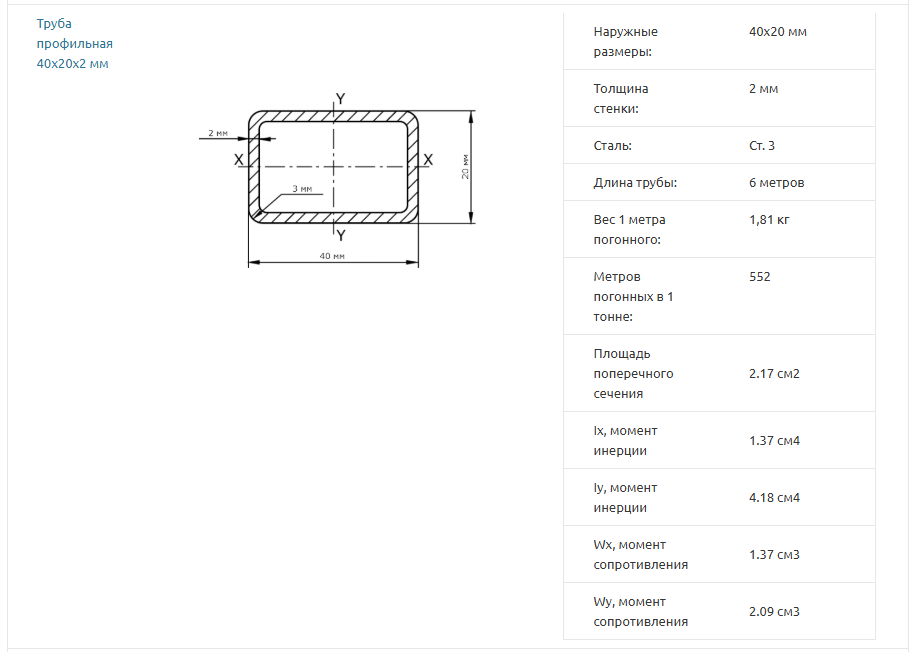

Основные характеристики профильной трубы можно разделить на несколько групп, которые определяют её применение, стоимость и надежность.

Геометрические характеристики. Это самые очевидные параметры, которые задают размеры трубы.

• Форма сечения: Квадратная, прямоугольная, реже — овальная или треугольная. Форма определяет распределение нагрузки и удобство монтажа.
• Размеры сторон (высота и ширина): Например, 40х20 мм, 40x40 мм, 60х40 мм или 80х40 мм. Это главный параметр при выборе для конкретной задачи.
• Толщина стенки: Критически важный параметр, напрямую влияющий на прочность и вес. Может быть от 1 мм (для мебели) до 12 мм и более (для несущих колонн).
• Радиус закругления: Величина скругления углов. Слишком маленький радиус может привести к концентрации напряжений, а слишком большой — уменьшает полезную площадь сечения.

Характеристики материала. Эти параметры отвечают за «внутреннюю» прочность трубы.

• Марка стали: Определяет химический состав и основные свойства.
• Ст3сп/пс (углеродистая) — самая распространенная, для большинства конструкций в нормальных условиях.
• 09Г2С (низколегированная) — более прочная и морозостойкая, для ответственных конструкций и работы при низких температурах.
• Предел текучести (σт): Напряжение, при котором сталь начинает «течь» — деформироваться без увеличения нагрузки. Это главный показатель прочности. Для Ст3 это около 235-245 МПа, для 09Г2С — от 345 МПа. Чем выше предел текучести, тем большую нагрузку выдержит труба до необратимой деформации.
• Временное сопротивление (предел прочности): Напряжение, при котором материал разрушается. Всегда выше предела текучести.
• Относительное удлинение: Показывает, насколько сталь может пластически деформироваться до разрыва. Высокое значение говорит о вязкости материала, что важно для поглощения энергии удара или перегрузки.

Механические и прочностные характеристики. Они вычисляются на основе геометрии и материала и показывают, как труба будет работать под нагрузкой.

• Момент сопротивления (W): Показывает способность трубы сопротивляться изгибу. Чем он выше, тем меньше труба прогнется под нагрузкой. Прямоугольная труба, поставленная на широкую грань, имеет гораздо больший момент сопротивления, чем такая же труба, поставленная на узкую.
• Момент инерции (I): Характеризует способность трубы сопротивляться продольному изгибу (потере устойчивости). Критически важен для сжатых элементов (колонн, стоек). Чем он выше, тем более устойчива труба к выпучиванию.
• Радиус инерции (i): Производная от момента инерции, используется для расчета гибкости стержня.

Технологические и эксплуатационные характеристики. Они определяют, как трубу можно обрабатывать и в каких условиях использовать.

• Метод производства: Горячекатаная (более толстостенная, менее точная) или холоднодеформированная (более точные размеры, качественная поверхность).
• Наличие сварного шва: Все профильные трубы — сварные. Качество шва (ровность, отсутствие дефектов) напрямую влияет на прочность.
• Способ защиты от коррозии: Бывает черной (без покрытия), оцинкованной (горячим или холодным способом) или с грунтовым покрытием. Определяет долговечность в агрессивной среде.
• Кривизна/отклонение от прямолинейности: Допуск на то, насколько труба может быть «кривой». Превышение этого допуска ведет к сложностям в монтаже и возникновению непредусмотренных нагрузок.

Выбирая профильную трубу, вы в первую очередь смотрите на «размеры» (сечение и толщину стенки). Но чтобы быть уверенным в ее прочности необходимо знать, из какой марки стали она сделана (это даст вам предел текучести). А чтобы быть уверенным на 100%, что заявленные размеры и сталь соответствуют действительности, надо искать трубу, сделанную по ГОСТу. Все остальные параметры (моменты инерции и т.д.) — это уже производные, которые инженер использует для точного расчета.

Когда труба выпускается по ГОСТ, все участники процесса — проектировщик, производитель, поставщик и заказчик — понимают, что это изделие с предсказуемыми характеристиками.

Проектировщик уверен в расчётах. Производитель — что труба нормально сваривается. Заказчик — что конструкция будет прочной и долговечной.

Почему важно понимать действующие стандарты?

Профильная труба кажется простым продуктом, но за ней стоит целая система норм. В России и странах СНГ одновременно действуют несколько групп стандартов — от старых ГОСТов советских лет до современных национальных документов. Знание разницы между ними — это не формальность. Труба, купленная «по размеру», но не по «необходимому» ГОСТу, может:

• не выдержать удар при морозах −40 °C;
• иметь геометрию, из-за которой роботизированная сварка даст брак;
• не соответствовать расчётным характеристикам конструкции.

Поэтому важно ориентироваться в нормативной базе и понимать, какой стандарт лежит в основе проекта и почему он выбран.

Как устроена система стандартов?

В металлургии стандарты делятся на две группы:

Стандарты на сортамент (геометрию). Они определяют только размеры:

• высота и ширина профиля,
• толщина стенки,
• радиусы закруглений,
• площадь сечения,
• моменты инерции.

Они не определяют марку стали и прочность. Примеры:

• ГОСТ 8639-82,
• ГОСТ 8645-68.

Стандарты на технические требования (качество). Эти документы регламентируют:

• марку стали,
• прочностные характеристики,
• методы контроля,
• правила приемки.

Примеры:

• ГОСТ 13663-86,
• ГОСТ 30245-2003 (универсальный: включает и сортамент, и качество).

Ошибка в спецификации, где указан только сортамент (например, «100×100×5 ГОСТ 8639-82»), позволяет производителю поставить трубу любого качества — даже непригодного для несущих конструкций.

Действующие ГОСТы

ГОСТ 30245-2003: Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия

Суть и назначение: Этот стандарт устанавливает технические условия для гнутых замкнутых сварных профилей квадратного и прямоугольного сечения, которые специально предназначены для использования в строительных стальных конструкциях.

Особенности производства: Профили по этому ГОСТу производятся методом формовки (гибки) из листового проката (штрипса) с последующей сваркой продольного шва, что формирует замкнутое сечение. Это отличает их от традиционных электросварных труб, которые могут быть изготовлены из круглой заготовки.

Сортамент: Определяет сортамент профилей с размерами (от 50x50 до 500x300 мм) и толщинами стенок (от 3 до 12 мм).

Ключевые требования: Стандарт предъявляет требования к химическому составу, механическим свойствам (предел текучести, временное сопротивление, относительное удлинение), точности изготовления, качеству сварного шва и методам контроля.

Применение: Используются как элементы несущих конструкций зданий, ферм, колонн, рам и других ответственных сооружений в строительстве.

ГОСТ 30245-2012: Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия

Суть и назначение: ГОСТ 30245-2012 является актуальной версией (взамен ГОСТ 30245-2003) того же стандарта. Он также устанавливает технические условия для гнутых замкнутых сварных профилей квадратного и прямоугольного сечения для строительных стальных конструкций.

Ключевые изменения (по сравнению с 2003 г.): В новом стандарте были уточнены и обновлены требования в соответствии с современными нормами и технологиями. В частности, он может содержать изменения в сортаменте, классах прочности, допуски, а также уточнения в методах испытаний и контроля.

Применение: Аналогично предшественнику, активно используется в гражданском и промышленном строительстве для создания жестких и прочных каркасов, ферменных конструкций и опор.

ГОСТ Р 54157-2010: Трубы стальные профильные для металлоконструкций. Технические условия.

Суть и назначение: Этот стандарт устанавливает технические условия для широкого спектра профильных стальных труб (квадратных, прямоугольных, круглых, овальных и плоскоовальных), которые используются при изготовлении металлоконструкций.

Происхождение: Стандарт разработан с целью объединения и систематизации требований к трубам, предназначенным для ответственных конструкций, и учитывает опыт применения предшествующих ГОСТов (включая ГОСТ 8639, 8645, 13663 и др.).

Особенности:

Классы прочности: Вводит классификацию труб по классам прочности (например, КП 280, КП 320, КП 355), что позволяет более точно подбирать материал под расчетные нагрузки.

Методы изготовления: Распространяется на бесшовные (горяче- и холоднодеформированные) и электросварные трубы.

Дополнительный контроль: Предусматривает более строгие требования к качеству, включая возможность проведения неразрушающего контроля и испытаний на ударный изгиб при низких температурах.

Статус: Является национальным стандартом Российской Федерации. Был заменен межгосударственным стандартом ГОСТ 32931-2015.

ГОСТ 32931-2015: Трубы стальные профильные для металлоконструкций. Технические условия.

Суть и назначение: Является актуальным межгосударственным стандартом (взамен ГОСТ Р 54157-2010), устанавливающим технические условия для стальных профильных труб (квадратных, прямоугольных, круглых и др.), предназначенных для металлоконструкций.

Ключевые характеристики: Полностью сохраняет и развивает концепцию, заложенную в ГОСТ Р 54157-2010, включая:

Широкий сортамент профилей всех типов.

Классификация по классам прочности (КП 280, КП 320, КП 355 и выше).

Требования к механическим свойствам и качеству сварного шва.

Дополнительные требования по испытаниям и контролю, критичные для несущих конструкций.

Статус: Является межгосударственным стандартом, действующим на территории ряда стран СНГ, и на данный момент это один из основных документов, регулирующих производство и применение профильных труб в ответственном строительстве.

Устаревшие ГОСТы

До ГОСТ 30245-2003 действовали два отдельных стандарта:

• ГОСТ 8639-82 — сортамент квадратных труб.
• ГОСТ 8645-68 — сортамент прямоугольных труб.

Эти ГОСТы были разработаны десятилетия назад и не учитывали современные методы сварки, контроля и расчётов. Их главные недостатки:

• недостаточно строгие допуски по радиусам закругления;
• ограниченный сортамент;
• слабые требования к механическим свойствам.

Кроме того, они не являлись самостоятельными стандартами на поставку. Чтобы труба считалась качественной, к этим ГОСТам нужно было дополнительно указывать ГОСТ 13663-86 (технические требования). Этот документ ориентирован на трубы общего назначения (мебель, ограждения), а не на ответственные строительные конструкции.

Причины перехода к ГОСТ 30245-2003:

• Появились новые технологии сварки и контроля.
• Практика эксплуатации выявила слабые места старых норм.
• Требовалась гармонизация с международными стандартами.

Сегодня крупные заводы перешли на ГОСТ 30245. Заказ труб по старым ГОСТам приводит к поиску устаревших складских остатков или продукции мелких производителей с непредсказуемым качеством. Правильный путь — корректировка старых проектов с заменой на ГОСТ 30245 и проверкой несущей способности.

Классическая база: ГОСТ 8639-82 и ГОСТ 8645-68

• Суть: задают только геометрию.
• Особенность: должны применяться совместно с ГОСТ 13663-86.
• Минус: ориентированы на изделия общего назначения, а не на строительные конструкции.
• Статус: действуют, но морально устарели.

Основной строительный стандарт: ГОСТ 30245-2003

• Суть: закрывает потребности проектировщиков; включает размерный ряд и требования к стали.
• Отличие: строго нормирует радиусы закруглений: для стенки 6–10 мм → 2,0t…3,0t, где t — толщина стенки.
• Зачем: предотвращение концентраций напряжений и уменьшение нерабочих зон.
• Применение: несущие каркасы зданий, колонны, фермы.

ГОСТ Р 54157-2010: российский аналог EN 10219

• Суть: объединяет квадратные, прямоугольные, овальные трубы; вводит классы прочности (например, КП 460).
• Особенности:
• строгие требования к кривизне — важно для монтажной точности;
• нормирование скручивания вокруг оси (винтоватости);
• возможность поставки труб без наружного грата.

Сводная таблица различий стандартов ГОСТ 8639-82, ГОСТ 13663-86, ГОСТ 30245-2003, ГОСТ Р 54157-2010, ГОСТ 30245-2012, ГОСТ 32931-2015

• Для строительных металлоконструкций из гнутых сварных профилей основным стандартом является ГОСТ 30245-2012.
• Для профильных труб общего назначения используется пара стандартов: ГОСТ 8639-82 (сортамент) и ГОСТ 13663-86 (технические требования).
• Для профильных труб, где важна классификация по прочности, следует применять ГОСТ 32931-2015.

Геометрия профильной трубы

При выборе и приёмке профильных труб часто смотрят только на длину, высоту и ширину. Но есть параметры, которые напрямую влияют на прочность конструкции, точность сборки и качество сварки. Ниже — ключевые моменты, которые нельзя игнорировать.

Толщина стенки и «минусовые» допуски

ГОСТы позволяют уменьшение толщины стенки на 10–12,5% от номинала. Это законно и считается нормой.

Что это значит на практике: Если вы заказываете трубу 100×100×6 мм, по факту стенка может быть 5,3 мм. Такая труба всё ещё соответствует ГОСТу, но её несущая способность ниже, чем у трубы с реальными 6 мм.

Что делать:

• В ответственных конструкциях конструктор должен учитывать возможное уменьшение толщины.
• Либо требовать прокат с «суженными допусками» — это дороже, но даёт гарантию фактической толщины.

Вогнутость и выпуклость стенок

Стенки профильной трубы никогда не бывают идеально плоскими — это особенность производства. Они могут быть слегка втянуты внутрь или выбухшие наружу. ГОСТ 30245 допускает отклонение 0,01 от размера стороны. Например, у трубы 200 мм допустимая разница — до 2 мм.

Почему это важно: При стыковке фланцев, накладок и фасонных элементов могут появляться зазоры, которые превышают нормы для сварки. Это усложняет подгонку, особенно при монтаже на объекте.

Косина реза

Стандарты задают допустимое отклонение торца от перпендикулярности.

Почему это критично:

• При автоматической сварке косина более 1–1,5° делает невозможной корректную работу робота.
• Возникают неправильные зазоры, и комплекс не сможет проложить ровный шов.
• В итоге требуется ручная доработка: подрезка, выравнивание, подварка.

Эти «невидимые» параметры напрямую влияют на:

• фактическую прочность конструкций;
• точность стыковки элементов;
• трудоёмкость сварки и монтажа;
• стабильность работы автоматизированных линий.

Чтобы избежать проблем, важно контролировать допуски, учитывать реальные отклонения в расчётах и заранее прописывать требования к качеству проката.

Нормативы на профильные трубы постоянно обновляются. Требования ужесточают по трём причинам — технологии, материалы и экономика.

Технологии сварки требуют точной геометрии

Современные заводы переходят на лазерную резку и роботизированную сварку. Эти процессы работают только с деталями, у которых отклонения минимальны. Старые ГОСТы 80-х годов допускают слишком большие разбеги — их геометрия не подходит для автоматизированных линий и приводит к браку.

Появились высокопрочные стали, которых нет в старых стандартах

В строительстве растёт доля сталей С390, С440 и выше*. Старые ГОСТ 13663 не учитывают их:

• нет корректных требований к химическому составу;
• нет испытаний для таких прочностей;
• нет норм для профильных труб из этих сталей.
  Поэтому вводят новые стандарты, например ГОСТ Р 54157, которые учитывают современные сплавы.

* Маркировка регламентируется современным стандартом ГОСТ 27772-2015 «Прокат для строительных стальных конструкций. Общие технические условия». Буква «С» — означает «Строительная». Цифры (390, 440 и т.д.) — указывают на предел текучести (Υieldstrength), выраженный в Мегапаскалях (МПа).

Экономия металла требует стабильного качеств

Рынок стремится уменьшать массу конструкций. Для этого используют тонкостенные профили из высокопрочной стали, которые работают не хуже толстостенных из обычной. Но такие профили требуют очень стабильной геометрии и точных характеристик — их могут гарантировать только обновлённые ГОСТы.

Какой ГОСТ выбирать: практичная схема для проектировщика и закупщика

Ответственные несущие конструкции (колонны, фермы, связи каркаса)

• Использовать только: ГОСТ 30245-2012 или ГОСТ 32931-2015.
• Требовать сталь: 09Г2С (С345) или Ст3сп5 (С245/С255).
• Важна категория стали (обычно 5-я) — она гарантирует ударную вязкость.

Вспомогательные конструктивные элементы (стойки фахверка, прогоны, ограждения лестниц)

• Допустимы ГОСТы 8639 / 8645 на базе требований ГОСТ 13663.
• Обязательно контролировать фактическую толщину стенки, т.к. именно здесь чаще всего встречается «эконом-прокат».

Декоративные и ненагруженные элементы (мебель, заборы, малые архитектурные формы)

• Подойдут любые ГОСТы и даже ТУ.
• Здесь главная задача — ровная поверхность под покраску, а не высокая прочность.

Такая иерархия помогает экономить там, где можно, и сохранять безопасность там, где геометрия и прочность критичны.

Чем труба по ГОСТ отличается от трубы по ТУ?

ТУ — это внутренний стандарт завода, который может быть как жёстче, так и слабее ГОСТа. В реальности в 95% случаев ТУ применяется для упрощения производства и снижения себестоимости, что ухудшает свойства трубы.

Химический состав. По ТУ производитель может использовать сталь:

• с повышенным углеродом,
• с повышенной серой и фосфором.

Это приводит к:

• худшей свариваемости (риск трещин в зоне шва),
• повышенной хрупкости при морозах,
• невозможности применения в несущих конструкциях.

Механические свойства. ГОСТ 30245 требует от стали Ст3сп: предел текучести ≥ 235 Н/мм².

В ТУ этот показатель могут снизить до 205–215 Н/мм².

Для закупщика внешне труба выглядит одинаково, но конструктивно она существенно слабее.

Пример: Колонна рассчитана на 50 т для трубы по ГОСТ. Та же колонна из трубы по ТУ может иметь запас только 40–45 т — это риск потери устойчивости под расчётными нагрузками.

Геометрические отклонения. По ТУ допускаются:

• большая разностенность (0,3–0,5 мм вместо 0,15–0,2 мм по ГОСТ),
• более слабый контроль плоскостности и прямолинейности.

Это смещает центр тяжести сечения и вызывает непредусмотренный изгиб — критично для сжатых элементов.

Практический пример: почему экономия по ТУ часто приводит к убыткам

На проект ангара были заложены колонны из 150×150×5, ГОСТ 30245, сталь 09Г2С. Подрядчик купил аналогичную трубу по ТУ, из стали Ст3, сэкономив 18%. В результате первой зимы:

• несколько колонн получили остаточные деформации,
• исследование выявило:
• фактический предел текучести 240 МПа вместо 345 МПа,
• повышенную кривизну профиля,
• конструкции потеряли устойчивость при обычной снеговой нагрузке.

Стоимость ремонта и простоя превысила экономию многократно.

Смотрите также статьи:

• Что такое профильные трубы: виды, сортамент, размеры
• Как выбрать профильную трубу?
• Металлический профиль
• Размеры профильных труб
• Характеристики профильных труб
• Трубный калькулятор
• Сортамент металлических труб
• Технологии производства профильных труб

Связь ГОСТ и СНиП/СП

В сфере профильных труб часто возникает путаница: какой СНиП регулирует сами трубы? Ответ простой: никакой. СНиПы и СП регулируют проектирование и безопасность зданий, а не производство труб. Производство труб регулирует ГОСТ. Проектирование конструкций из этих труб — СП (Своды Правил).

Главный документ: СП 16.13330.2017 «Стальные конструкции». Именно этот СП определяет:

• как рассчитывать элементы на прочность, устойчивость и выносливость;
• какие стали и профили можно применять;
• как выбирать сечения и проверять их работу под нагрузкой.

Он заменил старый СНиП II-23-81.

Как ГОСТ и СП работают вместе?

1. Проектировщик рассчитывает нагрузку по СП 16.13330.
2. В расчёте используются нормативные сопротивления стали (Ryn, Run). Эти свойства должны быть гарантированы ГОСТом на трубу.
3. Сам СП прямо указывает, что для несущих конструкций разрешены гнутые профили по ГОСТ 30245 или ГОСТ Р 54157.
4. Если применена труба по ГОСТ 8639, по ТУ завода или с заниженными характеристиками — формально это нарушение СП, потому что такие изделия не гарантируют прочностные параметры, заложенные в его формулах.

Если произойдёт авария, экспертиза первым делом проверит сертификат на металл. Если в проекте указаны нормы СП, а фактически использована труба по «облегчённому» ТУ — ответственность ложится на того, кто согласовал замену.

Как СП регулирует расчёт профильных труб?

1. Расчёт на устойчивость — ключевой момент

Профильная труба в колоннах и стойках — сжатый элемент. В СП есть отдельные методики по проверке устойчивости:

• учитывается гибкость элемента,
• его расчётная длина,
• радиус инерции сечения,
• тип закрепления концов.

Коэффициент продольного изгиба из таблиц СП может снизить несущую способность колонны в 2–3 раза по сравнению с простой проверкой на сжатие. Игнорирование этой проверки — одна из самых частых ошибок при попытке «самостоятельно посчитать» навес или мансарду.

2. Расчёт нагрузок — только по СП 20.13330 «Нагрузки и воздействия»

Этот документ задаёт снеговые, ветровые и полезные нагрузки. Примеры:

• Москва — снеговая нагрузка 180 кг/м²,
• Сочи — 100 кг/м²,
• горные районы — 400–600 кг/м².

Расчётная нагрузка = нормативная × коэффициент надёжности (для снега — 1.4). То есть для Москвы расчётная нагрузка будет 252 кг/м². Использование неверных нагрузок сразу приводит к заниженному запасу прочности конструкции.

Как это работает на стройке: реальная практика

В реальном проекте ГОСТ и СП образуют цепочку ответственности:

1. Завод производит трубу по ГОСТ → гарантирует прочность и химический состав.
2. Проектировщик применяет методики СП → рассчитывает конструкцию, опираясь на эти характеристики.
3. Подрядчик монтирует конструкцию по проекту.
4. Стройконтроль проверяет соответствие материала проекту и ГОСТу.

Разрыв любого звена делает конструкцию ненадёжной.

Входной контроль труб на площадке: что проверяют

• Документы:
  • сертификат/паспорт качества,
  • номер ГОСТ или ТУ,
  • номер плавки,
  • химический состав,
  • механические испытания.
• Измерения:
  • фактическая толщина стенки,
  • размеры сечения,
  • прямолинейность,
  • отсутствие вмятин, трещин, коррозии.
• По необходимости: выборочные лабораторные испытания.

ГОСТ отвечает за то, какая труба произведена и какие свойства она гарантирует. СП отвечает за то, как эту трубу можно использовать в конструкции. Когда эти документы работают вместе, конструкция безопасна. Когда их нарушают — риски возрастают в разы.
