Как выбрать двутавровую балку: виды, размеры, расчеты, применение

• Ключевые геометрические параметры
• Способы производства: горячекатаные и сварные двутавры
• Классификация типов двутавров по ГОСТ
• Расшифровка типов балок по ГОСТ
• Критерии выбора
• Сортамент двутавров
• Маркировка и номер профиля
• Диапазоны размеров по типам
• Геометрические характеристики сечений
• Таблица применимости стальных двутавровых балок
• Марки стали для двутавров и их свойства
• Области применения стальных двутавровых балок
• Расчет двутавровых балок
• Как выбрать двутавровую балку: пошаговый алгоритм
• Практические рекомендации и типичные ошибки
• Таблица применимости по пролетам и нагрузкам
• Сравнительная таблица: двутавр vs швеллер
• Распространенные ошибки при подборе

Двутавровая балка (двутавр) — это металлический профиль конструктивных элементов, поперечное сечение которого имеет форму, близкую к букве «Н». Название происходит от латинского taurus («бык») — двутавровые балки называют «двурогими» по обеим сторонам. В английском языке используется термин I-beam (или H-shaped), что отражает визуальное сходство с соответствующей буквой алфавита.

Форма двутавра включает три основных элемента: две горизонтальные полки и вертикальную стенку, их соединяющую. Именно такое распределение материала обеспечивает максимальную эффективность при работе на изгиб — основное усилие, воспринимаемое балками в строительных конструкциях. Полки воспринимают сжимающие и растягивающие напряжения, возникающие при изгибе, а стенка воспринимает поперечную силу.

Ключевые геометрические параметры

Каждый двутавровый профиль характеризуется несколькими геометрическими параметрами, которые определяют его несущую способность и область применения:

• Высота профиля (h) — расстояние между наружными гранями полок. Номер профиля соответствует высоте в сантиметрах: двутавр №20 имеет высоту 200 мм.
• Ширина полки (b) — горизонтальный размер полки. У разных типов двутавров отношение высоты к ширине полки варьируется от 0,7 до 3,14.
• Толщина стенки (s) — определяет способность балки воспринимать поперечную силу. В колонных двутаврах стенка утолщена для работы на сжатие.
• Толщина полки (t) — влияет на момент инерции и устойчивость сжатого пояса.
• Уклон внутренних граней полок — характерная особенность некоторых типов двутавров. Для специальных балок типа С уклон может достигать 16%, для монорельсовых балок М — до 12%.

По точности прокатки двутавры разделяют на типы А (высокая точность) и В (обычная точность).

Преимущества и ограничения Н-образного сечения

Основное преимущество двутавра перед другими формами сечения — высокая эффективность при работе на изгиб. Балка двутаврового профиля в 30 раз жестче и в 7 раз прочнее балки квадратного профиля (квадратной профильной трубы) аналогичной площади сечения. Это означает, что при равном расходе металла двутавр способен выдерживать значительно большие нагрузки или перекрывать большие пролеты.

Однако у этой формы сечения есть и принципиальные ограничения. Устойчивость двутавра к скручиванию очень мала — примерно в 400 раз меньше, чем у круглой трубы такого же сечения. Это общее свойство всех открытых сечений: швеллеров, уголков, двутавров. При работе на кручение или косой изгиб предпочтение следует отдавать трубам или замкнутым профилям.

Способы производства: горячекатаные и сварные двутавры

Горячекатаные двутавры — классическая технология

Горячая прокатка — основной способ изготовления двутавров, обеспечивающий высокую производительность и монолитность изделия. Технологический процесс начинается с нагрева блюмов (прямоугольных стальных полуфабрикатов) до высоких температур, после чего заготовка последовательно обжимается в калибрах прокатных валков, постепенно приобретая Н-образную форму.

Преимущества горячекатаных двутавров:

• Монолитность — отсутствие сварных швов, что исключает риск дефектов соединения
• Отработанная технология — производство стандартизировано и экономически эффективно
• Высокая прочность — структура металла упрочняется в процессе пластической деформации

Ограничения горячекатаной технологии:

• Ограниченный сортамент — только размеры, прописанные в ГОСТах
• Единая марка стали — невозможно комбинировать разные стали в одном профиле
• Поверхностные дефекты — возможны следы от валков, окалина

Горячекатаные двутавры производятся в длинах от 4 до 12 м, по согласованию — до 13 м и более.

Сварные двутавры по ГОСТ Р 58966-2020

Сварные двутавры — относительно новый вид продукции, стандартизированный в странах СНГ с 2021 года. Технология производства заключается в раскрое листового проката на полосы необходимой толщины, которые затем свариваются в Н-образную конструкцию. Качество сварных швов контролируется ультразвуковой дефектоскопией.

Области применения сварных двутавров согласно ГОСТ Р 58966-2020 — любые виды строительных конструкций: балки, колонны, элементы ферм, вертикальные и горизонтальные связи, здания и сооружения всех уровней ответственности.
Преимущества сварных двутавров:

• Неограниченный сортамент — возможность изготовления любых размеров, не прописанных в ГОСТах
• Комбинирование марок стали — для поясов можно использовать более прочную сталь, для стенки — менее прочную, что снижает металлоемкость
• Чистая поверхность — отсутствие окалины, возможность точной подгонки
• Асимметричные сечения — возможность изготовления балок с полками разной ширины

Сравнение горячекатаных и сварных двутавров

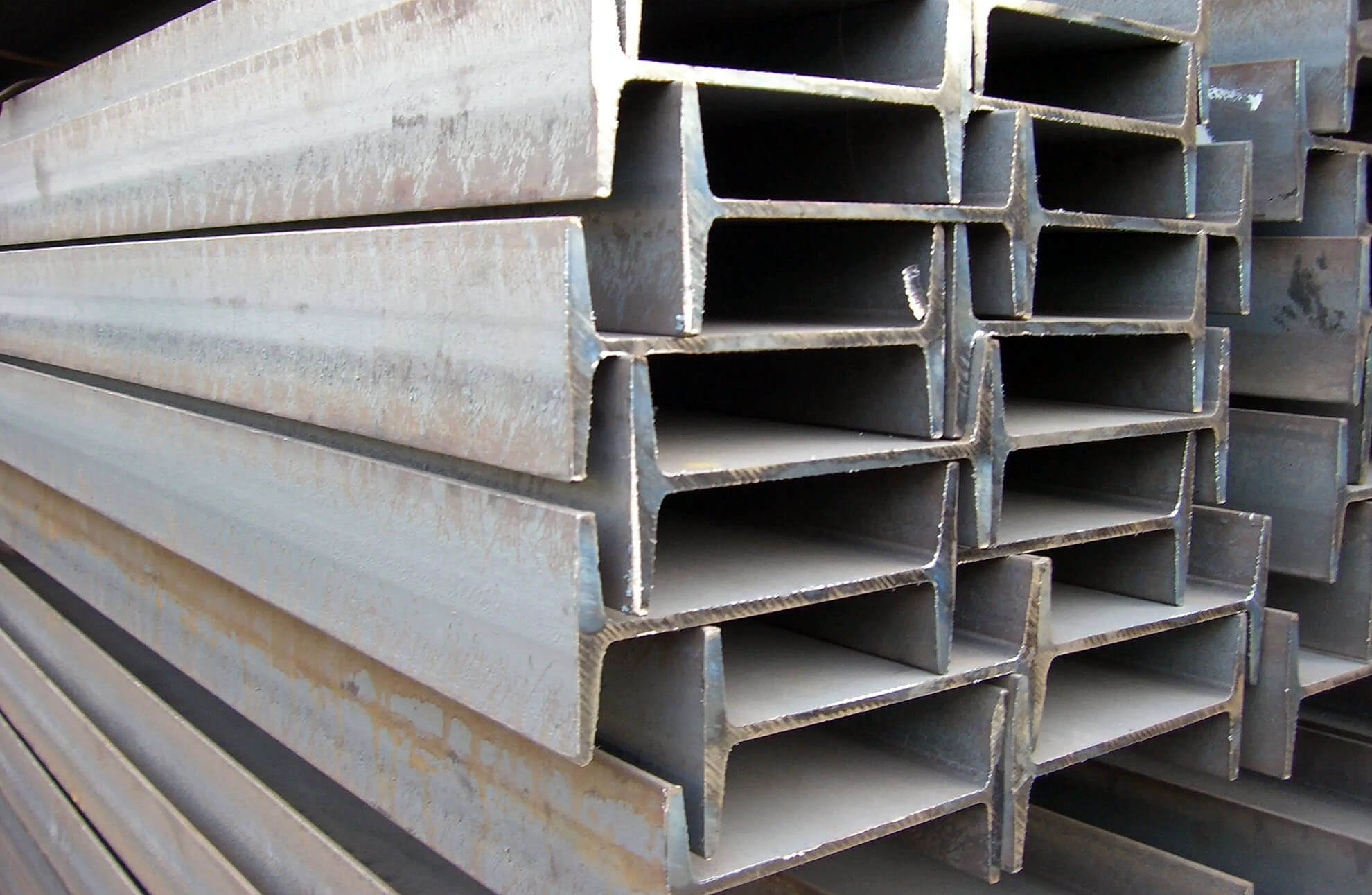

Полная классификация типов двутавров по ГОСТ

Нормальные двутавры (тип Б) — для стандартных задач

Нормальные двутавры (маркировка «Б») имеют классическое соотношение высоты профиля к ширине полки примерно 2:1. Это наиболее распространенный тип, применяемый в большинстве строительных задач: балках перекрытий, прогонах, легких колоннах, элементах ферм.

Сортамент нормальных двутавров по ГОСТ Р 57837-2017 включает номера от 10Б до 100Б. Высота варьируется от 100 до 1000 мм, ширина полки — от 55 до 320 мм, толщина стенки — от 3,8 до 19,5 мм.

Области применения: гражданское строительство (перекрытия жилых и общественных зданий), легкие каркасы, реконструкция зданий, частное домостроение.

Таблица. Основные параметры горячекатаных нормальных двутавров (тип Б) по ГОСТ Р 57837-2017.

Примечание:

• В ГОСТ Р 57837-2017 для каждого номера может существовать несколько типоразмеров (Б1, Б2, Б3), отличающихся шириной полок и толщиной стенки. В таблице приведен наиболее распространенный вариант Б1 (основной).
• Геометрические характеристики (IxIx​, WxWx​) указаны для изгиба относительно оси X (горизонтальной), что соответствует типичной работе балки.

Пояснение к параметрам

• Высота h — расстояние между наружными гранями полок. Влияет на несущую способность: чем выше балка, тем больше момент инерции при том же расходе металла.
• Ширина полки b — влияет на устойчивость сжатого пояса и момент инерции относительно оси Y. Для нормальных двутавров b составляет примерно 0,4×h.
• Толщина стенки s — определяет способность балки воспринимать поперечную силу без потери местной устойчивости.
• Масса 1 п.м. — используется для расчета собственного веса балки при сборе нагрузок.
• Момент сопротивления Wx — ключевой параметр для проверки прочности. Необходимый момент сопротивления: Wтреб=Mmax/(Ry•γc)
• Момент инерции Ix — определяет жесткость балки (прогиб). Прогиб обратно пропорционаленIx: чем больше момент инерции, тем меньше деформация.

Широкополочные двутавры (тип Ш) — для больших пролетов

Широкополочные двутавры (маркировка «Ш») отличаются увеличенной шириной полки, которая почти равна высоте профиля. Отношение высоты к ширине полки у этого типа составляет от 1,27 до 2,46. Такое соотношение обеспечивает повышенную устойчивость в двух плоскостях, что критически важно для конструкций с большими пролетами и при наличии боковых нагрузок.

Сортамент широкополочных двутавров — от 20Ш до 100Ш. Высота профиля — от 194 до 1000 мм, ширина полки — от 150 до 400 мм.

Области применения: несущие перекрытия с большими пролетами (ангары, торговые центры, склады), подкрановые балки, рамные конструкции, тяжелые колонны.

Колонные двутавры (тип К) — для вертикальных опор

Колонные двутавры (маркировка «К») имеют утолщенные стенки и полки, а отношение высоты к ширине полки приближается к 1. Это делает сечение близким к квадратному, что оптимально для работы на сжатие — основного вида нагружения для колонн.

Сортамент колонных двутавров — от 20К до 40К, а также уширенные серии 20КУ, 23КУ, 26КУ с отношением высоты к ширине полки около 0,7. Масса погонного метра колонных двутавров может достигать 1332 кг для наиболее мощных профилей.

Области применения: вертикальные опоры многоэтажных зданий, колонны промышленных сооружений, опоры мостов и эстакад, стойки фортификационных сооружений.

Монорельсовые балки (тип М) — для подвесных путей

Монорельсовые балки типа М по ГОСТ 19425-74 предназначены для устройства подвесных крановых путей, тельферов и кран-балок. Их особенность — усиленная стенка и специальная геометрия полок, обеспечивающая надежную работу под динамическими нагрузками.

Сортамент балок типа М включает номера: 18М, 24М, 30М, 36М, 45М. Высота профиля — от 180 до 450 мм, масса погонного метра — от 25,8 до 77,6 кг.

Области применения: подвесные крановые пути в цехах и складах, монорельсовые дороги, подъемно-транспортное оборудование.

Специальные балки (тип С) — для шахт и тоннелей

Специальные балки типа С по ГОСТ 19425-74 предназначены для армировки шахтных стволов и сложных инженерных сооружений. Их отличительная особенность — увеличенный уклон внутренних граней полок (до 16%) и усиленная конструкция, рассчитанная на работу при сжатии в условиях горных выработок.

Сортамент балок типа С: 14С, 20С, 22С, 27С, 36С. Высота — от 140 до 350 мм, масса погонного метра — от 16,9 до 71,3 кг.
Области применения: армирование шахтных стволов, строительство метрополитенов, укрепление тоннелей, подземные сооружения.

Балки с уклоном полок (ГОСТ 8239) — устаревший сортамент

Двутавры по ГОСТ 8239 имеют уклон внутренних граней полок от 6 до 12%. Этот стандарт считается устаревшим, но продолжает широко применяться в строительстве и промышленности из-за распространенности сортамента.
Сортамент включает номера от 10 до 60. Основные характеристики: высота — 100–600 мм, ширина полки — 55–190 мм.

Расшифровка типов балок по ГОСТ 26020, ГОСТ 8239, ГОСТ 19425

Ключевые критерии выбора (памятка)

1. По пролету и нагрузке

2. По типу конструкции

• Горизонтальные несущие элементы (балки перекрытий, прогоны) → Б
• Большепролетные конструкции (ангары, торговые центры) → Ш
• Вертикальные опоры (колонны) → К
• Крановое оборудование → М
• Тоннели, шахты → С

3. По отрасли

Дополнительные факторы, влияющие на применимость

• Материал стали: Углеродистая (С255, С285) — для стандартных условий. Низколегированная (С345, С375 и выше) — для низких температур, сейсмических зон, высоких нагрузок.
• Защита от коррозии: Для наружных конструкций обязательна окраска или грунтовка. В агрессивных средах — оцинкованные или из нержавеющей стали.
• Динамические нагрузки: Для подкрановых балок, вибрационного оборудования — предпочтительны М или Ш с расчетом на усталостную прочность.
• Устойчивость: При риске кручения или бокового изгиба — широкополочные (Ш) или установка дополнительных связей.

Для большинства типовых задач выбор выглядит так:

Если требуется инженерный подбор с точными нагрузками (кН/м) и проверкой по прогибам, необходимо выполнить расчет по СП 16.13330 и СП 20.13330 с учетом конкретных условий эксплуатации.

Смотрите также статьи:

• Сортамент двутавров
• Металлопрокат — виды, классификация, сортамент, сертификация
• Балка двутавровая стальная: виды и применение
• Швеллер или двутавр: сравнение, расчет прочности и применение
• Металлический профиль
• Двутавровая балка - механические и технические характеристики
• Размеры двутавровой балки

Сортамент двутавров: размеры, масса, геометрические характеристики

Маркировка и номер профиля

Маркировка двутавра содержит информацию о типе и номинальном размере. Например:

• 20Б1 — двутавр нормальный (тип Б), номер 20, первая разновидность
• 30Ш1 — двутавр широкополочный (тип Ш), номер 30
• 20К1 — двутавр колонный (тип К), номер 20
• 24М — балка монорельсовая (тип М), номер 24
• 20С — балка специальная (тип С), номер 20

Номер профиля соответствует высоте сечения в сантиметрах. Это универсальный принцип, позволяющий быстро ориентироваться в размерах.

Диапазоны размеров по типам

Нормальные двутавры (тип Б):

• Высота: 100–1000 мм
• Ширина полки: 55–320 мм
• Толщина стенки: 3,8–19,5 мм
• Толщина полки: 5,1–32,5 мм

Широкополочные двутавры (тип Ш):

• Высота: 194–1000 мм
• Ширина полки: 150–400 мм
• Толщина стенки: 6,0–26,0 мм
• Толщина полки: 8,0–36,5 мм

Колонные двутавры (тип К):



• Высота: 190–400 мм
• Ширина полки: 200–400 мм
• Толщина стенки: 6,5–18,0 мм
• Толщина полки: 10,0–30,0 мм

Специальные балки (тип М и С):

• Высота: 140–450 мм
• Ширина полки: 80–150 мм
• Толщина стенки: 5,5–11,0 мм
• Толщина полки: 9,1–18,0 мм

Вес двутавра зависит от номинальной площади поперечного сечения и длины. При расчетах используют среднюю плотность стали 7850 кг/м³.

Масса двутавра прямо пропорциональна площади сечения: чем больше номер и шире полки, тем выше масса. Для колонных двутавров масса может достигать 1332 кг/м для наиболее мощных профилей.

Геометрические характеристики сечений

Геометрические характеристики — основа инженерного расчета. Основные из них:

Момент инерции (Ix) — характеризует жесткость балки при изгибе. Чем больше момент инерции, тем меньше прогиб под нагрузкой. Для двутавров момент инерции относительно оси X (горизонтальной) значительно больше, чем относительно оси Y (вертикальной).

Примеры моментов инерции:

• 20Б1: Ix = 1840 см⁴, Iy = 115 см⁴
• 30Ш1: Ix = 7480 см⁴, Iy = 2400 см⁴
• 20К1: Ix = 4770 см⁴, Iy = 2840 см⁴
• 24М: Ix = 4640 см⁴, Iy = 276 см⁴

Момент сопротивления (Wx, Wy) — характеризует прочность балки при изгибе. Используется для проверки по первому предельному состоянию. Связан с моментом инерции формулой W = I / (h/2).

Статический момент полусечения (Sx) — используется при проверке прочности стенки на срез. Показывает, как распределяются касательные напряжения по высоте сечения.

Радиус инерции (ix, iy) — характеристика, используемая при расчете гибкости сжатых элементов (колонн).

Таблица применимости стальных двутавровых балок

Марки стали для двутавров и их свойства

• Углеродистые обыкновенного качества (Ст) — до 70% производства. Основная марка Ст3 (Ry 205–235 МПа). Дешевы, хорошо свариваются, но ограничены по прочности и хладостойкости. Ст0 — для неответственных конструкций.
• Строительные стали (С) — маркировка: С + предел текучести в МПа. Наиболее распространены С245, С255, С345. Обладают гарантированной свариваемостью и стабильными свойствами. С345 и С375 — низколегированные, с повышенной прочностью, хладостойкостью (до –70°С) и коррозионной стойкостью. Применяются для мостов, высотных зданий, сейсмических и северных районов.
• Европейские аналоги (EN 10025): С235 → S235, С275 → S275, С355 → S355. Буквы J0, J2, K2 обозначают ударную вязкость.

Области применения стальных двутавровых балок

Промышленное и гражданское строительство

В промышленном и гражданском строительстве двутавры используются как основной несущий элемент каркасов зданий. В зависимости от типа конструкции применяются разные типы балок:

• Нормальные двутавры (тип Б) — для балок перекрытий, прогонов, ригелей, элементов ферм в зданиях с нормальным уровнем нагрузок. Оптимальны для пролетов до 9 м.
• Широкополочные двутавры (тип Ш) — для большепролетных перекрытий (ангары, торговые центры, склады) с пролетами до 18 м и более, а также для подкрановых балок.
• Колонные двутавры (тип К) — для вертикальных опор многоэтажных зданий, колонн промышленных сооружений.

В гражданском строительстве двутавры позволяют создавать открытые планировки без промежуточных колонн, что увеличивает полезную площадь помещений. В многоэтажных зданиях применение колонных двутавров обеспечивает необходимую несущую способность при минимальных габаритах сечения.

Инфраструктурные проекты (мосты, эстакады, тоннели)

Для инфраструктурных объектов требования к прочности, надежности и долговечности максимальны. Двутавры здесь применяются в следующих конструкциях:

• Мостовые пролетные строения — главные балки мостов и путепроводов воспринимают транспортные нагрузки, в том числе динамические. Используются широкополочные двутавры (Ш) и сварные балки индивидуального изготовления.
• Эстакады — для трубопроводов, транспортных развязок, технологических линий.
• Тоннели и метро — специальные балки типа С по ГОСТ 19425-74 применяются для армировки шахтных стволов и тоннельных обделок. Они имеют усиленную конструкцию и увеличенный уклон полок (до 16%), что повышает устойчивость при сжатии в условиях горных выработок.
• Опоры путепроводов — колонные двутавры используются в качестве вертикальных опор.

Тяжелое машиностроение и промышленное оборудование

В машиностроении двутавры применяются как конструкционные элементы, работающие в условиях динамических и вибрационных нагрузок:

• Подкрановые балки — специальные монорельсовые балки типа М обеспечивают надежную работу подвесных кранов и тельферов. Они имеют усиленную стенку, воспринимающую высокие местные напряжения от движущихся механизмов.
• Станины станков и тяжелого оборудования — широкополочные двутавры обеспечивают необходимую жесткость и виброустойчивость.
• Рамы вагонов и большегрузных автомобилей — нормальные и широкополочные двутавры используются в качестве продольных и поперечных балок рамы.
• Фундаменты под оборудование — для распределения нагрузок от тяжелых агрегатов.

Энергетический сектор

В энергетическом секторе требования к конструкциям включают не только прочность, но и устойчивость к коррозии, а также легкость монтажа:

• Опоры для солнечных панелей — легкие двутавры (нормальные, часто оцинкованные) используются в трекинг-системах для мобильных панелей.
• Несущие конструкции ветрогенераторов — башни и платформы требуют высокой усталостной прочности, обеспечиваемой широкополочными двутаврами.
• Площадки обслуживания — лестницы, площадки, эстакады для обслуживания энергетического оборудования.

Реконструкция зданий и частное строительство

В частном строительстве и при реконструкции зданий двутавры решают задачи усиления и создания открытых пространств:

• Замена несущих стен — при объединении помещений двутавровые балки воспринимают нагрузку от вышележащих конструкций.
• Усиление проемов — при устройстве дверных и оконных проемов в несущих стенах двутавры работают как перемычки.
• Цокольные перекрытия — для подвалов и цокольных этажей, где требуется высокая несущая способность.
• Лестничные марши — двутавры служат несущими элементами лестниц, обеспечивая жесткость и устойчивость.

В малоэтажном строительстве двутавр часто является альтернативой деревянным балкам, когда высота сечения деревянной балки (например, LVL) не позволяет сохранить нужную высоту потолка.

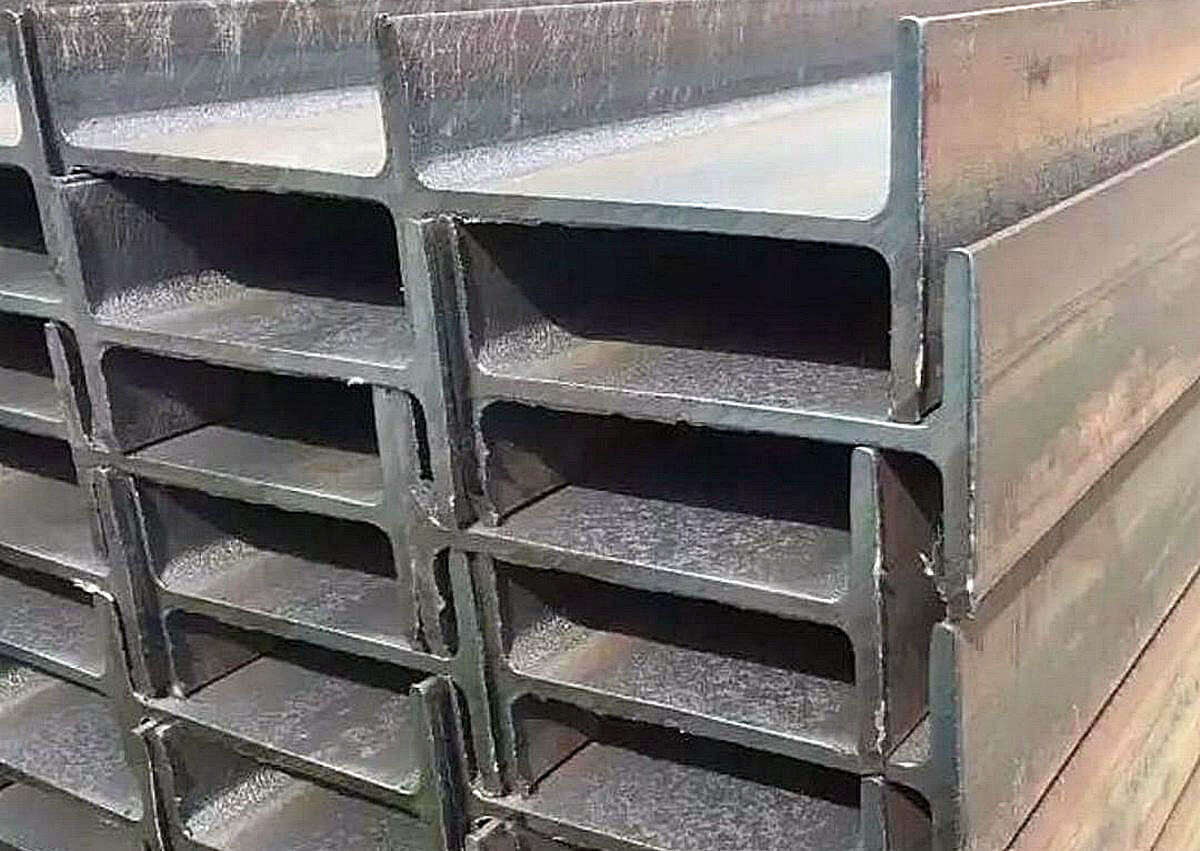

Расчет двутавровых балок: основные принципы

Расчет двутавровых балок выполняется по двум группам предельных состояний согласно СП 16.13330:

Первая группа предельных состояний — проверка несущей способности:

• Прочность по нормальным напряжениям (изгибающий момент)
• Прочность по касательным напряжениям (поперечная сила)
• Общая устойчивость балки (потеря устойчивости плоской формы изгиба)
• Местная устойчивость стенки и полок

Вторая группа предельных состояний — проверка пригодности к эксплуатации:

• Жесткость (ограничение прогибов)
• Устранение колебаний (для динамических нагрузок)

Коэффициенты надежности по нагрузке принимаются по СП 20.13330: для постоянных нагрузок — 1,05–1,1, для временных — 1,2–1,4.

Определение нагрузок по СП 20.13330

Нагрузки, действующие на балку, разделяются на постоянные и временные:

Постоянные нагрузки (g):

• Собственный вес металлоконструкций
• Вес настила, утеплителя, стяжки (для перекрытий)
• Вес ограждающих конструкций

Временные нагрузки (p):

• Полезная нагрузка на перекрытия (люди, оборудование) — от 1,5 до 20 кН/м² и выше
• Снеговая нагрузка — зависит от района строительства
• Ветровая нагрузка — для вертикальных конструкций
• Крановые нагрузки — для подкрановых балок

Суммарная расчетная нагрузка на балку: q = (γf1 × g + γf2 × p) × шаг балок

Проверка прочности по нормальным напряжениям

Прочность балки при изгибе проверяется по формуле:

σ = Mmax / Wx ≤ Ry × γc

где:

• Mmax — максимальный изгибающий момент в пролете, кН·м
• Wx — момент сопротивления сечения, см³
• Ry — расчетное сопротивление стали (для С255 — 23 кН/см² при толщине >20 мм)
• γc — коэффициент условий работы (обычно 1,0)

Максимальный изгибающий момент для балки на двух опорах с равномерно распределенной нагрузкой:

Mmax = (q × l²) / 8

Для консольной балки: Mmax = (q × l²) / 2

Необходимый момент сопротивления:

Wтреб = Mmax / (Ry × γc)

По значению Wтреб подбирается ближайший профиль с запасом.

Проверка прочности по касательным напряжениям

Прочность стенки балки на срез проверяется в опорных сечениях, где поперечная сила максимальна:

τmax = (Qmax × Sx) / (Ix × tw) ≤ Rs × γc

где:

• Qmax — максимальная поперечная сила, кН
• Sx — статический момент полусечения, см³
• Ix — момент инерции сечения, см⁴
• tw — толщина стенки, см
• Rs — расчетное сопротивление сдвигу (0,58 × Ry)

Максимальная поперечная сила для балки на двух опорах:

Qmax = (q × l) / 2

Проверка жесткости (прогиба)

Прогиб балки не должен превышать нормативных значений, установленных СП 20.13330:

fmax ≤ [f]

где [f] — предельно допустимый прогиб (обычно l/200 для балок перекрытий, l/400 для подкрановых балок).

Для балки на двух опорах с равномерно распределенной нагрузкой:

fmax = (5/384) × (q_n × l⁴) / (E × I_x)

где:

• qn — нормативная нагрузка (без коэффициентов надежности), кН/см
• E — модуль упругости стали (2,06 × 10⁵ МПа = 2,06 × 10⁴ кН/см²)
• Ix — момент инерции, см⁴

Проверка устойчивости (общей и местной)

• Общая устойчивость балки проверяется, если верхний пояс не раскреплен по длине или раскреплен недостаточно часто. Условие: условная гибкость сжатого пояса не должна превышать предельного значения.
  Для балок с раскрепленным верхним поясом (например, балками настила, идущими с шагом 1 м), проверка общей устойчивости часто не требуется.
• Местная устойчивость стенки проверяется для балок с гибкой стенкой (отношение высоты стенки к толщине превышает нормативные значения). В таких случаях устанавливаются ребра жесткости.

Пример расчета сварной балки пролетом 18 м

Исходные данные:

• Пролет l = 18 м
• Шаг балок a = 6 м
• Постоянная нагрузка (настил + балки настила) g1 = 1,16 кН/м²
• Временная нагрузка p = 20 кН/м²
• Сталь С255 (Ry = 23 кН/см² при толщине >20 мм)
• Предельный прогиб [f] = l/400 = 45 мм

Расчет:

• Суммарная нормативная нагрузка: qn = 127,1 кН/м
• Расчетная постоянная нагрузка: q1 = 7,454 кН/м
• Расчетная временная нагрузка: q2 = 144,0 кН/м
• Итого расчетная нагрузка: q = 151,454 кН/м
• Максимальный момент: Mmax = 6134 кН·м
• Требуемый момент сопротивления: Wтреб = 26 669 см³

Подобранное сечение:

• Высота стенки hw = 1650 мм
• Толщина стенки tw = 12 мм
• Полка bf × tf = 530 × 25 мм
• Момент инерции Ix = 2 308 077 см⁴
• Момент сопротивления Wx = 27 154 см³

Проверки:

• Прочность: σ = 6134 × 100 / 27 154 = 22,6 кН/см² < 23 кН/см²
• Прогиб: f = 36,5 мм < 45 мм
• Устойчивость: условная гибкость пояса 0,063 < 0,524 — проверка не требуется

Как выбрать двутавровую балку: пошаговый алгоритм

Шаг 1: Определение расчетной схемы и нагрузок

Первым этапом выбора является определение условий работы балки:

• Расчетная схема — балка на двух опорах, консольная, многопролетная, защемленная
• Характер нагружения — равномерно распределенная нагрузка, сосредоточенные силы, моментные нагрузки
• Постоянные нагрузки — собственный вес, вес настила, вес ограждающих конструкций
• Временные нагрузки — полезная (эксплуатационная), снеговая, ветровая, крановые нагрузки

Коэффициенты надежности по нагрузке принимаются по СП 20.13330: для постоянных — 1,05–1,1, для временных — 1,2–1,4.

Шаг 2: Выбор типа балки (Б, Ш, К, М, С)

Выбор типа определяется назначением конструкции:

Для ответственных конструкций, требующих нестандартных размеров или комбинирования марок стали, предпочтительны сварные двутавры по ГОСТ Р 58966-2020.

Шаг 3: Предварительный подбор номера по пролету

Для предварительного выбора можно использовать следующие ориентиры:

Эти ориентиры основаны на практике проектирования и учитывают типичные нагрузки для строительных конструкций.

Шаг 4: Проверочный расчет по предельным состояниям

После предварительного выбора номера выполняются проверочные расчеты:

• Проверка прочности по нормальным напряжениям: σ = Mmax / Wx ≤ Ry × γc
• Проверка прочности по касательным напряжениям: τ = Qmax × Sx / (Ix × tw) ≤ R_s × γc
• Проверка жесткости: fmax ≤ [f]
• Проверка общей устойчивости (при отсутствии раскрепления сжатого пояса)
• Проверка местной устойчивости (для тонкостенных сечений)

Если какое-либо условие не выполняется, следует увеличить номер профиля или выбрать тип с большей шириной полки (Ш вместо Б).

Шаг 5: Учет условий эксплуатации

Условия эксплуатации могут существенно влиять на выбор:

• Климатический район — для районов с холодным климатом (ниже -40°С) требуется применение низколегированных сталей (С345, С375) с гарантированной ударной вязкостью.
• Коррозионная среда — для наружных конструкций обязательна антикоррозионная защита: окраска, грунтовка, оцинковка. Для агрессивных сред (химические производства, морское побережье) предпочтительны оцинкованные или из нержавеющей стали.
• Динамические нагрузки — для подкрановых балок и конструкций с вибрационным оборудованием необходим расчет на усталостную прочность.
• Сейсмические воздействия — для сейсмоопасных зон применяются низколегированные стали с высокими пластическими свойствами.

Шаг 6: Экономическое обоснование

На заключительном этапе сравниваются варианты по стоимости:

• Горячекатаные двутавры — экономически эффективны при стандартных размерах и объемах производства.
• Сварные двутавры — предпочтительны при нестандартных размерах, возможности комбинирования сталей, а также когда требуется асимметричное сечение.
• Сравнение альтернатив — в некоторых случаях может быть экономически целесообразно использование швеллеров или труб вместо двутавров.

Стоимость двутавра складывается из стоимости металла, стоимости изготовления (для сварных), стоимости антикоррозионной защиты и стоимости монтажа.

Таблица применимости по пролетам и нагрузкам

Двутавр vs швеллер сопоставимого номера

• Двутавр на 10–20% прочнее при изгибе за счет разнесенных полок
• Швеллер легче монтируется и удобнее в стыковке
• Для колонн — только двутавр (тип К)
• Для прогонов и связей — швеллер может быть экономичнее

Ниже представлена единая таблица сравнения двух типов стальных профилей — двутавровой балки (Н-образное сечение) и швеллера (П-образное сечение). Сравнение выполнено для профилей сопоставимой высоты (номера), что позволяет оценить разницу в эффективности при решении сходных конструкторских задач.

1. Основные параметры сравнения (на примере профилей высотой ~200 мм)

2. Сравнение эксплуатационных характеристик

3. Применимость по конструктивным элементам

4. Экономические и эксплуатационные факторы

5. Рекомендации по выбору

Выводы

• Двутавр — выбор №1 для главных несущих конструкций:
• При одинаковой высоте сечения двутавр выдерживает на 10–20% больший изгибающий момент
• За счет разнесенных полок достигается максимальный момент инерции при минимальном расходе металла
• Недостаток: чувствительность к кручению
• Швеллер — выбор для вспомогательных и рамных элементов:
• Легче монтируется, удобнее в стыковке
• Лучше сопротивляется боковым нагрузкам
• Экономически выгоднее при умеренных нагрузках
• Практическое правило:
• Двутавр работает как "хребет" конструкции (главные балки, колонны)
• Швеллер работает как "ребра" и "связи" (обвязка, обрамление, прогоны)
• Комбинированное применение:
• Наиболее рациональное решение — использование обоих профилей в одной конструкции: двутавры для основных несущих элементов, швеллеры для вспомогательных и связевых

Двутавр vs профильная труба

• Двутавр эффективнее при изгибе в вертикальной плоскости
• Профильная труба в 400 раз устойчивее к кручению
• Для косого изгиба — предпочтительна труба

Распространенные ошибки при подборе

Ошибка 1: Игнорирование проверки прогиба

Часто подбор выполняют только по прочности, забывая о жесткости. В результате балка выдерживает нагрузку, но дает недопустимый прогиб, что приводит к трещинам в отделке и дискомфорту при эксплуатации.

Ошибка 2: Неправильный учет коэффициентов надежности

Применение нормативных нагрузок вместо расчетных или неверный выбор коэффициентов может привести как к необоснованному завышению сечения, так и к аварийной ситуации.

Ошибка 3: Игнорирование устойчивости при отсутствии раскрепления

Если верхний пояс балки не раскреплен (например, нет балок настила), требуется проверка общей устойчивости. При недостаточном раскреплении балка может потерять устойчивость при нагрузках значительно ниже расчетных.

Ошибка 4: Неучет динамических нагрузок

Для подкрановых балок и конструкций с вибрационным оборудованием необходим расчет на усталостную прочность, а не только статический подбор сечения.

Ошибка 5: Неправильный выбор типа балки

Применение нормальной балки там, где требуется широкополочная (например, при значительных боковых нагрузках), или использование балки вместо колонны.

Выбор двутавровой балки: вопросы и ответы

Что такое двутавровая балка и где она применяется?

Двутавр — это металлический профиль Н-образной формы, состоящий из двух полок и стенки. Благодаря такому сечению он эффективно работает на изгиб. Применяется в качестве несущих элементов в строительстве (перекрытия, колонны, каркасы), мостостроении, машиностроении (подкрановые пути, станины) и при реконструкции зданий.

Какие бывают типы двутавров по ГОСТ и чем они отличаются?

Основные типы:

• Б (нормальные) — классическое сечение с соотношением высоты к ширине полки ≈ 2:1. Для стандартных балок перекрытий и прогонов.
• Ш (широкополочные) — ширина полки почти равна высоте. Для больших пролетов и повышенных нагрузок.
• К (колонные) — утолщенные стенки и полки, сечение близко к квадрату. Для вертикальных опор.
• М (монорельсовые) — усиленная стенка. Для подвесных кранов и тельферов.
• С (специальные) — увеличенный уклон полок. Для шахт и тоннелей.

Что означает маркировка «20Б1» или «30Ш1»?

Цифры обозначают высоту профиля в сантиметрах (20 = 200 мм). Буква указывает на тип балки (Б, Ш, К и т.д.). Цифра после буквы (1, 2, 3) — разновидность типоразмера в рамках одного номера (отличается шириной полки и толщиной стенки).

Как выбрать двутавр по пролету и нагрузке?

Для предварительного выбора можно ориентироваться на таблицу:

• До 6 м: №16–24 (тип Б)
• 6–12 м: №24–40 (тип Ш)
• Более 12 м: №30+ (тип Ш или К, по расчету)

Окончательный номер определяется проверочным расчетом на прочность и прогиб по СП 16.13330.

В чем разница между горячекатаным и сварным двутавром?

Горячекатаный имеет фиксированные размеры по ГОСТ, монолитен и дешевле при стандартных сечениях. Сварной позволяет изготавливать любые размеры, комбинировать разные марки стали для полок и стенки (экономя металл), но требует контроля качества швов и дороже при типовых размерах. Сварной выбирают, если нужен нестандартный размер, большая длина, снижение металлоемкости или разные марки стали в сечении.

Какие марки стали используются для двутавров?

• Углеродистые (Ст3) — до 70% производства, дешевы, хорошо свариваются, но ограничены по хладостойкости.
• Строительные (С245, С255, С345) — оптимальны для большинства конструкций. С345 и С375 — низколегированные, с повышенной прочностью и хладостойкостью до –70°С.
• Европейские аналоги — S235, S275, S355 (буквы J0, J2, K2 указывают на ударную вязкость).

Что прочнее: двутавр или швеллер одинакового номера?

Двутавр прочнее на 10–20% при изгибе за счет разнесенных полок, которые создают больший момент инерции. Швеллер легче на 12–15% и удобнее в монтаже, но уступает по несущей способности. Для колонн применяют только двутавр. Швеллер лучше работает при боковых нагрузках и чаще выпускается оцинкованным.

Когда лучше использовать швеллер вместо двутавра?

Швеллер предпочтительнее в следующих случаях:

• Пролеты до 6 м при умеренных нагрузках — швеллер легче на 12–15% и дешевле, его несущей способности достаточно для прогонов, второстепенных балок, обвязок.
• Элементы рам с боковым изгибом — швеллер благодаря более низкому центру тяжести лучше сопротивляется боковым нагрузкам.
• Усиление проемов и обрамление конструкций — проще в стыковке и монтаже.
• Открытые наружные конструкции — швеллер чаще выпускается оцинкованным, что снижает затраты на антикоррозионную защиту.
• Вспомогательные элементы (связи, обрешетка, лестничные марши) — где важнее удобство монтажа и меньший вес, а не максимальная жесткость.
• Стесненные условия по ширине — узкополочные швеллеры занимают меньше места.

При этом для главных несущих балок, колонн, подкрановых путей и большепролетных конструкций двутавр остается оптимальным выбором.

Какие параметры самые важные при расчете балки?

Главные геометрические характеристики: момент сопротивления (Wx) для проверки прочности и момент инерции (Ix) для проверки жесткости (прогиба). Их значения для каждого типоразмера указаны в сортаменте. Также важны высота (h), ширина полки (b), толщина стенки (s).

Как выполняется расчет двутавровой балки?

Основные проверки:

• прочность по нормальным напряжениям (изгибающий момент)
• прочность по касательным напряжениям (срез)
• жесткость (прогиб)
• общая и местная устойчивость
  Расчет выполняется по СП 16.13330 и СП 20.13330.

Что важнее: прочность или прогиб?

Оба параметра критичны. Частая ошибка — балка проходит по прочности, но не проходит по прогибу, что приводит к деформациям и трещинам в отделке.

Где применяются двутавровые балки?

Основные области:

• перекрытия зданий и колонны
• каркасы промышленных и гражданских сооружений
• мосты, эстакады, путепроводы
• подкрановые пути и крановое оборудование
• реконструкция и усиление проемов
• опоры для солнечных панелей, ветрогенераторов

Какие ошибки чаще всего допускают при выборе?

• Игнорирование проверки прогиба (жесткости).
• Неправильный учет нагрузок (путают нормативные и расчетные значения, неверно применяют коэффициенты надежности).
• Отсутствие проверки общей устойчивости, если верхний пояс не раскреплен.
• Неучет динамических нагрузок (для кранов, виброоборудования).
• Выбор неподходящего типа (нормальной балки вместо широкополочной при значительных боковых нагрузках или балки вместо колонны).

Когда лучше использовать не двутавр, а профильную трубу?

Труба предпочтительнее, если:

• присутствует кручение (скручивание)
• есть косой изгиб
• важна пространственная жесткость и устойчивость к кручению (труба в 400 раз устойчивее к скручиванию)

Как определить необходимый номер двутавра без сложного расчета?

Можно использовать формулу предварительного подбора: требуемый момент сопротивления Wтреб = Mmax / (Ry), где Mmax = (q × l²)/8 для балки на двух опорах. По полученному Wтреб в таблице сортамента находят ближайший профиль с запасом. После этого обязательны проверки прочности, прогиба и устойчивости.
