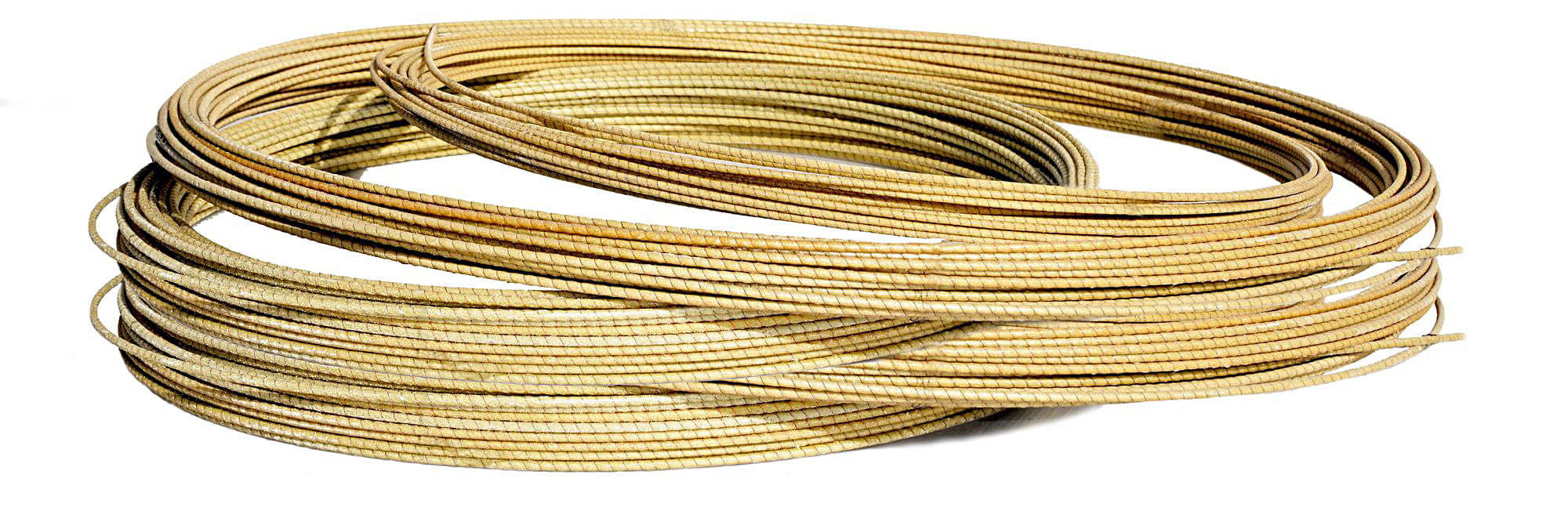

Сравнительный анализ арматуры: А500С, А400 (А3), А240 (А1), композитная

Надежность железобетонных конструкций напрямую зависит от того, какая арматура используется. Арматура — это не просто металл внутри бетона, а активный элемент, который берёт на себя растягивающие нагрузки, с которыми бетон справиться не может. Поэтому материал арматуры должен сочетать прочность, упругость, пластичность и устойчивость к коррозии, чтобы конструкция оставалась прочной и безопасной на протяжении всего срока службы.

Выбор класса (вида) арматуры — это инженерное решение, влияющее не только на прочность конструкции, но и на технологию строительства, долговечность сооружения и его стоимость. Ошибка в выборе класса превращается из теоретической в реальную проблему: появляются трещины, прогибы, снижается устойчивость к нагрузкам и сейсмическим воздействиям. Такие дефекты стоят дорого и нередко требуют капитального ремонта.

Каждый класс арматуры имеет заданные механические свойства — предел текучести, модуль упругости, пластичность. Они определяют, насколько материал способен работать совместно с бетоном. Например, применение арматуры А240 вместо А500С в плите перекрытия эквивалентно попытке заменить несущую балку декоративной — снаружи это может быть незаметно, но конструкция теряет несущую способность.

Композитная арматура, несмотря на устойчивость к коррозии и малый вес, имеет низкий модуль упругости, поэтому при её применении без пересчёта проекта возникают опасные деформации. Каждая разновидность арматуры — от гладкой А240 до высокопрочной А500С и композитных материалов — предназначена для определённой задачи. Использовать их без расчёта или заменять одно другим нельзя: это нарушает расчётную схему и ставит под угрозу безопасность всего сооружения.

В России и странах СНГ выбор и применение арматуры регулируются государственными стандартами. Основной документ для стального арматурного проката — ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций. Технические условия». Он объединил старые классификации и ввёл современные классы прочности, включая А500С, а также обозначения дополнительных свойств, отражающих поведение арматуры при эксплуатации и монтаже.

Буква «С» в маркировке означает свариваемость — такую арматуру можно безопасно соединять при монтаже, что особенно важно на стройплощадке. «Н» обозначает повышенную пластичность, требуемую в конструкциях, где допустимы большие деформации без потери прочности. Буква «Е» указывает на сейсмостойкость — такие стержни применяются в районах с повышенной сейсмической активностью. Эти дополнительные свойства позволяют точно подбирать материал под конкретные инженерные условия.

Для композитной арматуры действует отдельный стандарт — ГОСТ 31938-2012 «Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия». В нём прописаны требования к полимерным стержням с периодическим профилем, которые отличаются от стальных по физике работы: они легче, не подвержены коррозии, но имеют другой модуль упругости и особенности взаимодействия с бетоном.

Любое сравнение или выбор арматуры должно опираться на параметры, указанные в этих ГОСТах, так как именно они задают расчетные характеристики, используемые инженерами при проектировании и определяют допустимые области применения каждого типа арматуры.

Механические и физические характеристики арматуры

Сравнительный анализ арматурных материалов требует оценки двух групп предельных состояний: прочности (I группа) и эксплуатационной пригодности (II группа), которые напрямую зависят от предела текучести и модуля упругости.

Предел текучести (R_s) — это фактическое расчетное сопротивление арматуры растяжению, используемое при расчете конструкций по прочности (I группа предельных состояний). Чем выше R_s, тем меньшее количество арматуры требуется для восприятия заданной нагрузки.

Сравнение основных классов стальной арматуры показывает значительное преимущество класса А500С перед устаревшим классом А400:

• Расчетное сопротивление для класса А400 составляет R_s = 350 МПа.
• Расчетное сопротивление для класса А500С составляет R_s = 435 МПа.

Такая разница в расчетных характеристиках, составляющая около 24.3%, позволяет инженеру-проектировщику использовать меньшую площадь армирования при переходе на А500С, что ведет к прямой экономии материала и снижению веса конструкции, даже если стоимость тонны А500С немного превышает стоимость А400.

Модуль упругости (E) — этот параметр является критическим для расчетов по II группе предельных состояний, которая включает проверку на прогибы и трещиностойкость. Модуль упругости определяет, насколько сильно материал деформируется при приложении нагрузки, оставаясь в упругой зоне.

Для стальной арматуры, независимо от класса прочности (А240, А400, А500С), модуль упругости является константой и составляет E_s ≈200 ГПа. Этот высокий показатель гарантирует, что деформации железобетонных элементов (балок, плит) будут минимальными и контролируемыми, что предотвращает чрезмерное раскрытие трещин и недопустимые прогибы.

Для композитной полимерной арматуры (АКП), ситуация кардинально отличается. Ее модуль упругости E_f составляет ≈ 50 ГПа.4 Это означает, что сталь в четыре раза жестче композита. Это фундаментальное физическое различие является ключевым ограничением для применения композитов в несущих конструкциях, где деформативность является определяющим критерием.

Таблица 1. Сравнительные механических свойств арматуры А500С / А240 / АКП

Стальная арматура А500С и А400 (А3)

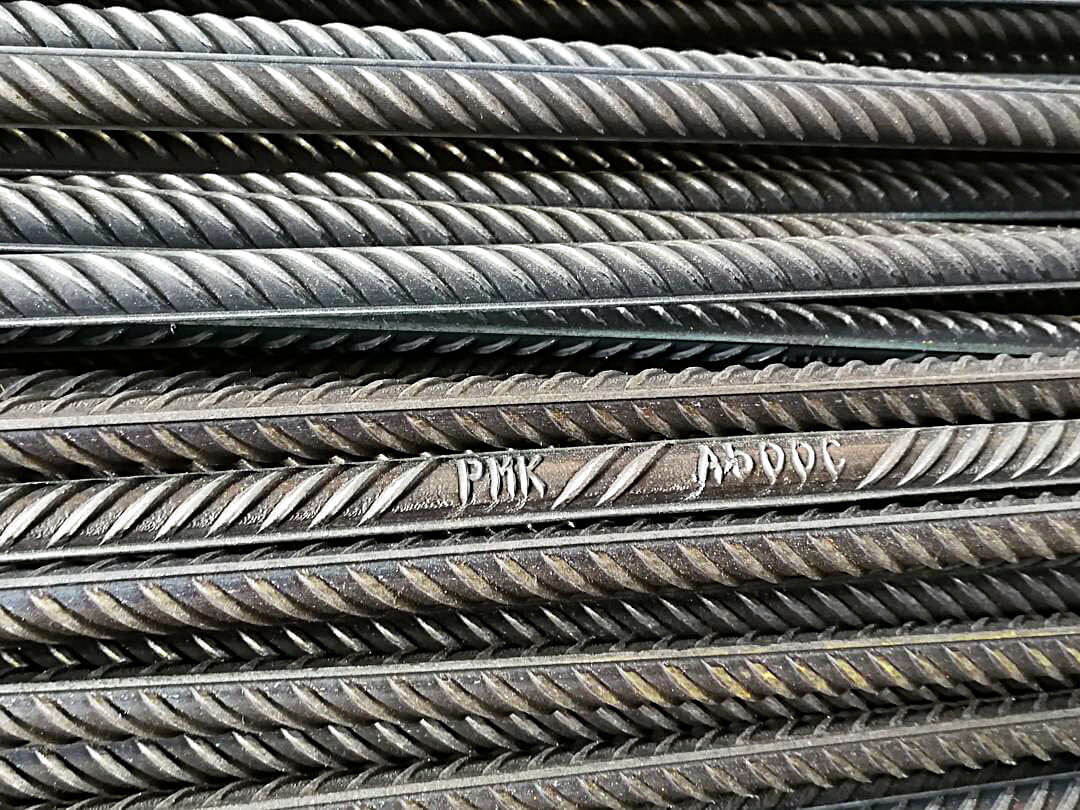

Арматура А500С: современный стандарт

Арматура класса А500С изготавливается по технологии термомеханического упрочнения (ТМУ) — сочетанию горячей прокатки с контролируемым охлаждением поверхности и последующим выравниванием температуры по сечению. В результате металл получает мелкозернистую, равномерную структуру, что обеспечивает одновременно высокую прочность и пластичность. Согласно ГОСТ 34028-2016, предел текучести для А500С — не менее 500 МПа, а временное сопротивление разрыву — не ниже 580 МПа. Относительное удлинение должно составлять не менее 14%, что говорит о способности арматуры воспринимать большие нагрузки без разрушения.

Ключевая литера «С» в маркировке указывает на гарантированную свариваемость. Это свойство достигается благодаря пониженному содержанию углерода — не выше 0,24%, и низкому углеродному эквиваленту (C_eq). При низком Ceq металл не образует хрупких закалочных структур (например, мартенсита) в зоне сварного шва, что обеспечивает надёжность соединений.

Поэтому А500С можно сваривать всеми стандартными методами — дуговой, контактной или ванной сваркой, без предварительного подогрева и использования специальных электродов. Это значительно упрощает монтаж, ускоряет сборку арматурных каркасов и снижает затраты на контроль качества швов.

Кроме прочности и свариваемости, арматура А500С обладает высокой ударной вязкостью — не менее 25 Дж/см², что повышает устойчивость к динамическим и сейсмическим нагрузкам. Именно поэтому в СП 14.13330.2018 «Строительство в сейсмических районах» данный класс фактически признан приоритетным.

С инженерной точки зрения А500С позволяет экономить до 15–20% металла по сравнению с А400 при одинаковой несущей способности. Для крупного строительного проекта это десятки или сотни тонн экономии, что эквивалентно миллионам рублей снижения затрат.

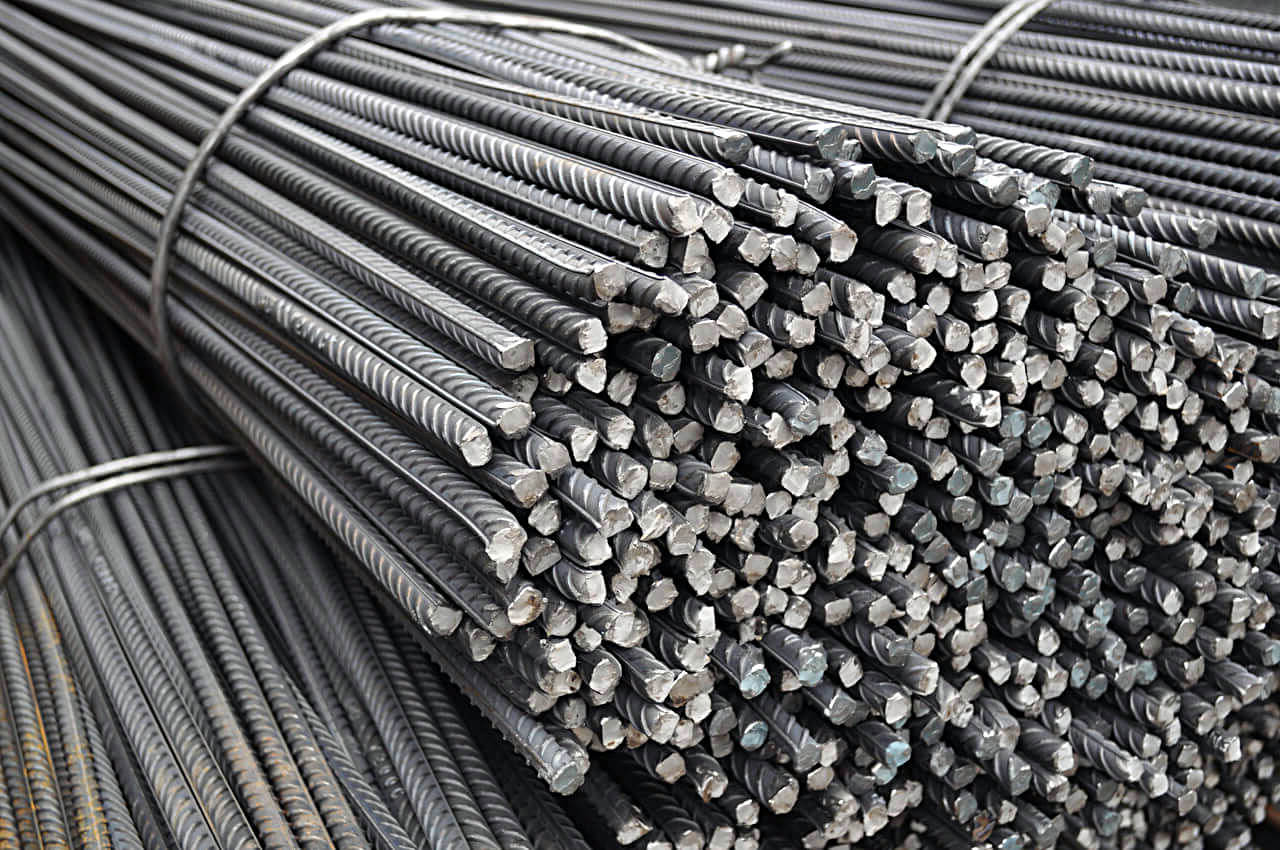

Арматура А400 (А3): устаревшая технология горячей прокатки

Арматура А400, известная под старым обозначением А3, изготавливается методом горячей прокатки без упрочнения. Её структура крупнозернистая, менее однородная, а предел текучести составляет 400 МПа, временное сопротивление — 570 МПа, удлинение — около 14% (по ГОСТ 5781-82). Внешне А400 легко узнать по характерному профилю с двумя продольными рёбрами и винтовыми выступами.

Главное отличие от А500С — технология производства и химический состав. Для изготовления А400 используют стали марок 35ГС или 25Г2С, содержащие повышенное количество марганца и кремния. Эти элементы увеличивают прочность, но ухудшают свариваемость, повышая углеродный эквивалент. В результате при сварке возможно охрупчивание металла в зоне шва, особенно при несоблюдении температурного режима. Поэтому соединения из А400 требуют особых технологических условий: подогрева, специальных электродов и усиленного контроля качества.

В старых проектах, разработанных до перехода на современные стандарты, арматура А400 всё ещё используется для совместимости с существующими конструкциями, но в новом строительстве она постепенно вытесняется А500С. По данным отраслевых аналитиков, доля А400 на рынке не превышает 10–15% и продолжает снижаться.

Разница между А400 и А500С — не только в цифрах, но и в физике поведения металла. При переходе на А500С проектировщик получает:

• на 24% больше прочности (R_s = 435 МПа против 350 МПа),
• гарантированную свариваемость без сложных режимов,
• высшую надёжность при сейсмических и динамических нагрузках,
• экономию металла и снижение веса конструкции.

Использование А400 сегодня оправдано только в реконструкции старых зданий, где важно сохранить идентичность материалов. Для всех современных проектов, особенно монолитных и сейсмостойких, А500С — безальтернативный выбор, обеспечивающий оптимальное соотношение прочности, пластичности и технологичности при минимальных затратах.

Таблица 2. Химические особенности и свариваемость арматуры А400 и А500С

Стальная арматура гладкого профиля А240 (А1)

Арматура классов А240 (А1) — это гладкий, низкопрочный тип арматуры, который не используется для восприятия основных нагрузок, но играет важную вспомогательную роль в железобетонных конструкциях.

Согласно ГОСТ 34028-2016 (ранее ГОСТ 5781-82), арматура А240 имеет гладкий профиль без рифлений и предел текучести около 235–240 МПа. При этом она отличается высокой пластичностью — относительное удлинение при разрыве не менее 25%, что делает её идеально подходящей для гибки и формирования элементов сложной формы.

Главная особенность А240 — небольшое сцепление с бетоном. Поэтому применять её как рабочую арматуру (в балках, плитах, ригелях) нельзя: гладкая поверхность не обеспечит надёжного взаимодействия с бетоном, и конструкция может разрушиться даже при умеренных нагрузках.

Основные области применения

Арматура А240 используется там, где важны гибкость, а не прочность:

• Хомуты и поперечные связи в балках и колоннах, удерживающие продольную арматуру от выпучивания и принимающие поперечные усилия.
• Монтажные петли для подъёма и транспортировки железобетонных изделий.
• Гибкие связи в многослойных стенах и перегородках.
• Конструктивное и распределительное армирование в плитах, стяжках, кладке и лёгких бетонных элементах.

Благодаря способности выдерживать многократные изгибы без разрушения, А240 остаётся незаменимой при изготовлении арматурных каркасов и мелких сборных элементов.

В современных проектах её используют исключительно как вспомогательную арматуру, а применение в несущих элементах не допускается. Любая замена А240 на рифлёную арматуру (или наоборот) должна выполняться только по согласованию с проектировщиком, чтобы сохранить расчётную прочность и устойчивость конструкции.

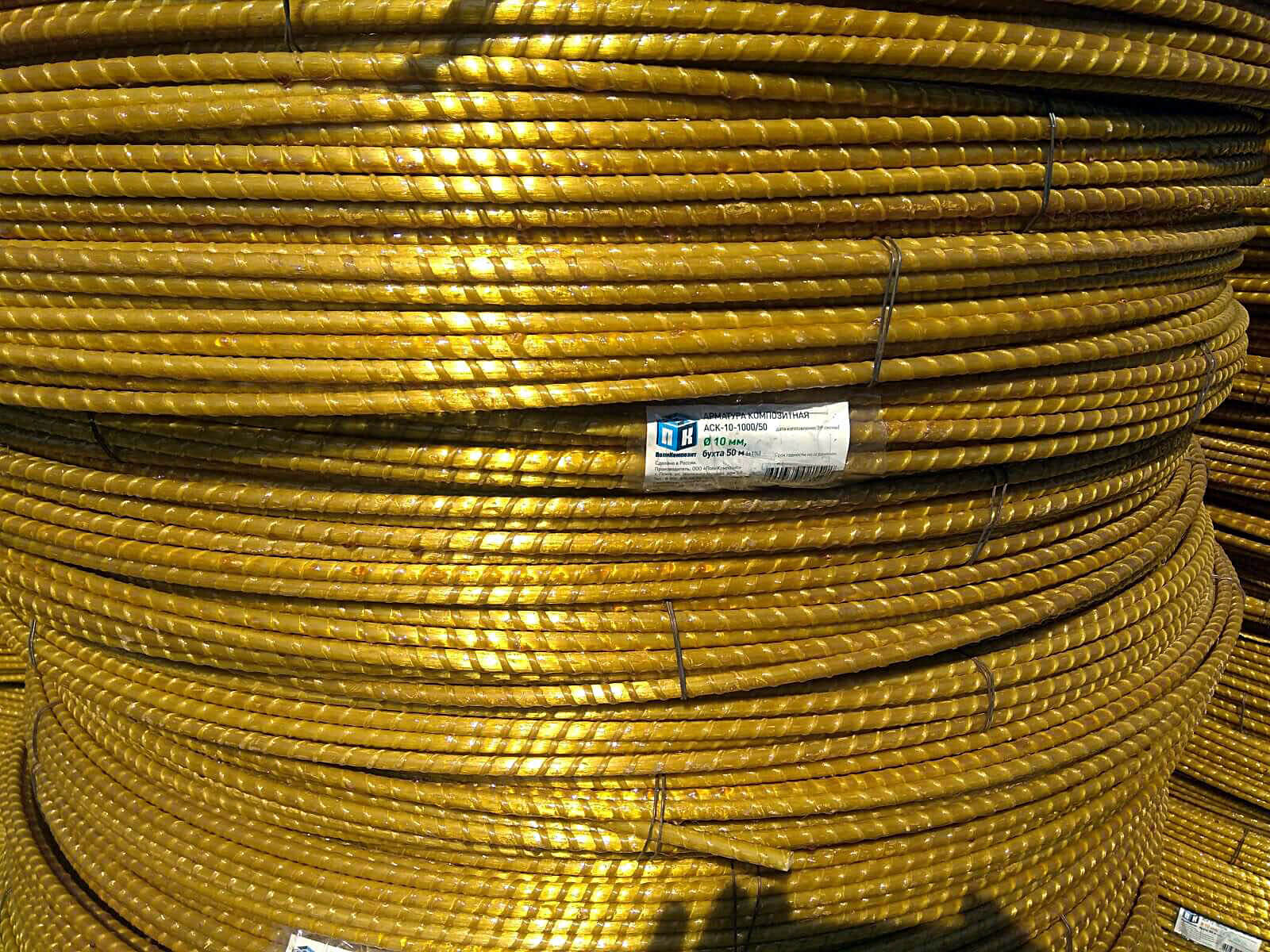

Композитная арматура (АКП): особенности и ограничения применения

Композитная полимерная арматура (АКП) — это неметаллический материал, изготовленный из стеклянных, базальтовых или углеродных волокон, связанных полимерной смолой. Её свойства и характеристики регулируются ГОСТ 31938-2012. В отличие от стальной арматуры, АКП полностью неподвержена коррозии, устойчива к действию солей, щелочей, кислот и влаги. Это делает её эффективным решением для конструкций, работающих в агрессивных средах — например, в прибрежных зонах, на промышленных объектах, где применяются химические реагенты, или на дорогах, подверженных воздействию противогололёдных составов.

Ещё одно важное преимущество — небольшой вес. Плотность композита примерно в четыре раза меньше, чем у стали, что облегчает транспортировку, монтаж и снижает нагрузку на фундамент. Кроме того, АКП является диэлектриком, не проводит ток и не намагничивается, поэтому может применяться в зданиях с чувствительным оборудованием — например, рядом с линиями электропередачи, МРТ или радиотехническими установками.

Однако при всех плюсах у композитной арматуры есть серьёзные инженерные ограничения. Главная проблема — низкий модуль упругости (около 50–60 ГПа против 200 ГПа у стали). Это значит, что под нагрузкой композит деформируется в 3–4 раза сильнее, чем сталь. В реальных условиях это вызывает избыточные прогибы и широкое раскрытие трещин в железобетонных конструкциях, что недопустимо по строительным нормам.

Поэтому норматив СП 63.13330.2018 прямо запрещает использовать АКП как рабочую арматуру в несущих, динамически нагруженных или сейсмостойких конструкциях. Кроме того, композит нельзя гнуть или сваривать на объекте — он ломается при изгибе и не подлежит сварке. Его можно только резать и соединять с помощью пластиковых хомутов. Ещё один недостаток — чувствительность к температуре: при нагреве выше 150–200 °C прочность резко падает. Также АКП склонна к ползучести — медленному нарастанию деформаций под длительной нагрузкой — и имеет хужее сцепление с бетоном, чем сталь, даже при наличии песчаного покрытия.

Таким образом, композитная арматура — не замена стали, а специализированный материал для узких задач. Она хорошо подходит для гидротехнических, химически активных и антикоррозионных сред, а также для легких и ненагруженных конструкций (дорожные плиты, ограждения, малые архитектурные формы). Но в ответственных несущих элементах, где важна жесткость, трещиностойкость и стабильность формы, предпочтение всегда остаётся за стальной арматурой.

Матрица выбора: соответствие класса арматуры типу конструкции

Для принятия оптимального технико-экономического решения необходимо четко понимать, какой класс арматуры максимально соответствует требованиям конкретного элемента конструкции. Выбор между классами арматуры определяется балансом между требуемой прочностью, пластичностью, необходимостью сварки и долговечностью в конкретной среде.

Таблица 3: Матрица применения (выбора) различных типов арматуры А500С / А240 / АКП

Чтобы принять правильное техническое и экономическое решение, нужно понимать, какой класс арматуры лучше всего подходит для конкретной конструкции. Основные критерии выбора — это прочность, пластичность, свариваемость, устойчивость к коррозии и долговечность.

Главный показатель — предел текучести, от которого зависит несущая способность. Арматура А500С (500 МПа) значительно прочнее старых классов А400 (400 МПа) и А240 (240 МПа), что позволяет экономить материал без потери надежности.

Композитная арматура имеет еще более высокий предел прочности (до 1200 МПа), но не обладает «пластичностью стали» — при нагрузке она не деформируется, а ломается сразу, поэтому расчеты ведутся по условному пределу текучести (0,2%).

Модуль упругости определяет жесткость конструкции. У стали он составляет около 200 000 МПа, у композитов — лишь 50–60 тыс. МПа, из-за чего композит не подходит для элементов, подверженных изгибу.  По удлинению при разрыве (пластичности) сталь тоже выигрывает — 14% против 2,2% у композитов. Это значит, что стальная арматура «предупреждает» о разрушении, а композит ломается внезапно.

Зато стойкость к коррозии — сильная сторона композитов: они не ржавеют и не требуют бетонной защиты. Все стальные классы нуждаются в защитном слое.

Свариваемость — преимущество стали, особенно А500С, разработанной с учетом этого свойства. Композитная арматура не сваривается вовсе.

Вес — еще один фактор: композит в 3,5–4 раза легче стали, но для компенсации меньшей жесткости часто приходится брать больший диаметр, что частично нивелирует выгоду.

Тем не менее, нормы (СП 63.13330.2018) ограничивают применение композита: его нельзя использовать в предварительно напряженных конструкциях, сейсмоопасных зонах (более 7 баллов) и там, где нельзя допустить раскрытия трещин (резервуары, несущие элементы зданий).

Практика применения

• Фундаменты многоэтажных зданий и ответственные конструкции — только А500С, она воспринимает основные изгибающие и растягивающие нагрузки.
• Частные дома — А500С предпочтительна, но при грамотных расчетах допустим композит (редко применяется на практике).
• Стены и перекрытия — исключительно А500С: она обеспечивает надежность, прочность и сейсмостойкость. Композиты здесь запрещены.
• Дорожное строительство — для плит и нагруженных элементов используется сталь; для бордюров и ограждений, подверженных коррозии, возможен композит.
• Агрессивные среды — композит становится основным материалом благодаря стойкости к химии и влаге.

Экономическая эффективность зависит не только от цены за тонну, но и от логистики, монтажа и расхода материала.
А500С позволяет уменьшить площадь армирования примерно на 24% по сравнению с А400, что снижает общий расход стали. При стабилизации цен и снижении потребления металла производители активно развивают выпуск А500С как оптимального стандарта.

Выбор арматуры — это не вопрос экономии или рекламы, а инженерное решение, от которого зависит надежность здания на десятилетия. Для большинства современных объектов — жилых, коммерческих и промышленных — оптимальным вариантом остаётся арматура класса А500С.

Она объединяет высокую прочность, позволяющую снизить расход металла, отличную свариваемость, ускоряющую монтаж, и надежность, подтверждённую нормативами, включая требования к сейсмостойкости. Благодаря этим свойствам А500С стала стандартом массового строительства и основным классом по ГОСТ 34028-2016.

Композитная арматура не заменяет сталь, а выполняет другую задачу. Её используют в конструкциях, где нет высоких нагрузок, но есть риск коррозии — например, в прибрежных или химически активных средах. Здесь она проявляет главное преимущество — стойкость к ржавчине. Однако низкая жёсткость (модуль упругости 50–60 тыс. МПа против 200 тыс. у стали) ограничивает её применение в несущих элементах. Использование композита вне допустимых областей, особенно в фундаментах или плитах перекрытий, нарушает строительные нормы и может привести к трещинам и деформациям.

Старые классы арматуры, такие как А400 и А240, постепенно уходят из строительства. Их применяют только при реконструкции или необходимости стыковки со старыми конструкциями, где уже использованы эти марки.

Главный принцип для всех участников стройпроцесса — от проектировщика до исполнителя — это строгое соблюдение проектной документации и действующих стандартов:

• ГОСТ 34028-2016 — для стальной арматуры,
• ГОСТ 31938-2012 — для композитной,
• СП 63.13330.2018 — для расчёта и проектирования бетонных и железобетонных конструкций.

Любые отклонения от этих норм — это неоправданный риск, который напрямую влияет на безопасность и долговечность здания.

Смотрите также статьи:

• Сортамент арматуры
• Арматурные каркасы: виды, изготовление и применение
• Выбор и применение металлической гладкой и рифленой арматуры
• Как рассчитать арматуру на ленточный фундамент?
• Как рассчитать арматуру на столбчатый фундамент?
• Как рассчитать количество арматуры для заливки фундамента?
• Как правильно вязать арматуру?
• Диаметр арматуры: руководство по выбору и применению типа, класса и диаметра
• Руководство по выбору типа и диаметра арматуры при армировании
• Фундамент: Полное руководство для начинающих
• Защитный слой бетона для арматуры: нормы, таблицы толщин, ошибки монтажа
• Онлайн калькулятор арматуры
• Классы арматуры
• Армирование строительных конструкций
• Арматура — ГОСТ'ы, ТУ, СНИП'ы
• Производство строительной арматуры, марки арматурной стали
• Площадь поперечного сечения арматуры
• Бетон, армирование бетона
• Производство и характеристики композитной арматуры

Когда стоит выбирать композитную арматуру?

Композитная полимерная арматура (АКП) подходит не для всех задач. Её нужно использовать только там, где её особые свойства действительно дают преимущество и компенсируют низкий модуль упругости (всего 50–60 ГПа против 200 ГПа у стали).

Композит оправдан, если:

• На первом месте — стойкость к коррозии, а не жёсткость конструкции. Это типично для дорожных плит, очистных сооружений, портов, причалов и других объектов, контактирующих с влагой и агрессивными средами.
• Требуются диэлектрические свойства или устойчивость к электромагнитным полям, например, на объектах связи, энергетики или медицинского оборудования.
• Конструкция ненагруженная или малонагруженная, где небольшие прогибы не критичны и не влияют на безопасность.

Использовать композит нельзя, если:

• Конструкция является несущей — это фундаменты, колонны, балки, перекрытия, где требуется высокая жёсткость.
• Проект ограничен по прогибам и трещиностойкости (вторая группа предельных состояний). Низкий модуль упругости композита делает выполнение этих требований практически невозможным без перерасхода материала, что экономически нецелесообразно.
