Гнутый швеллер: характеристики, ГОСТ, сортамент

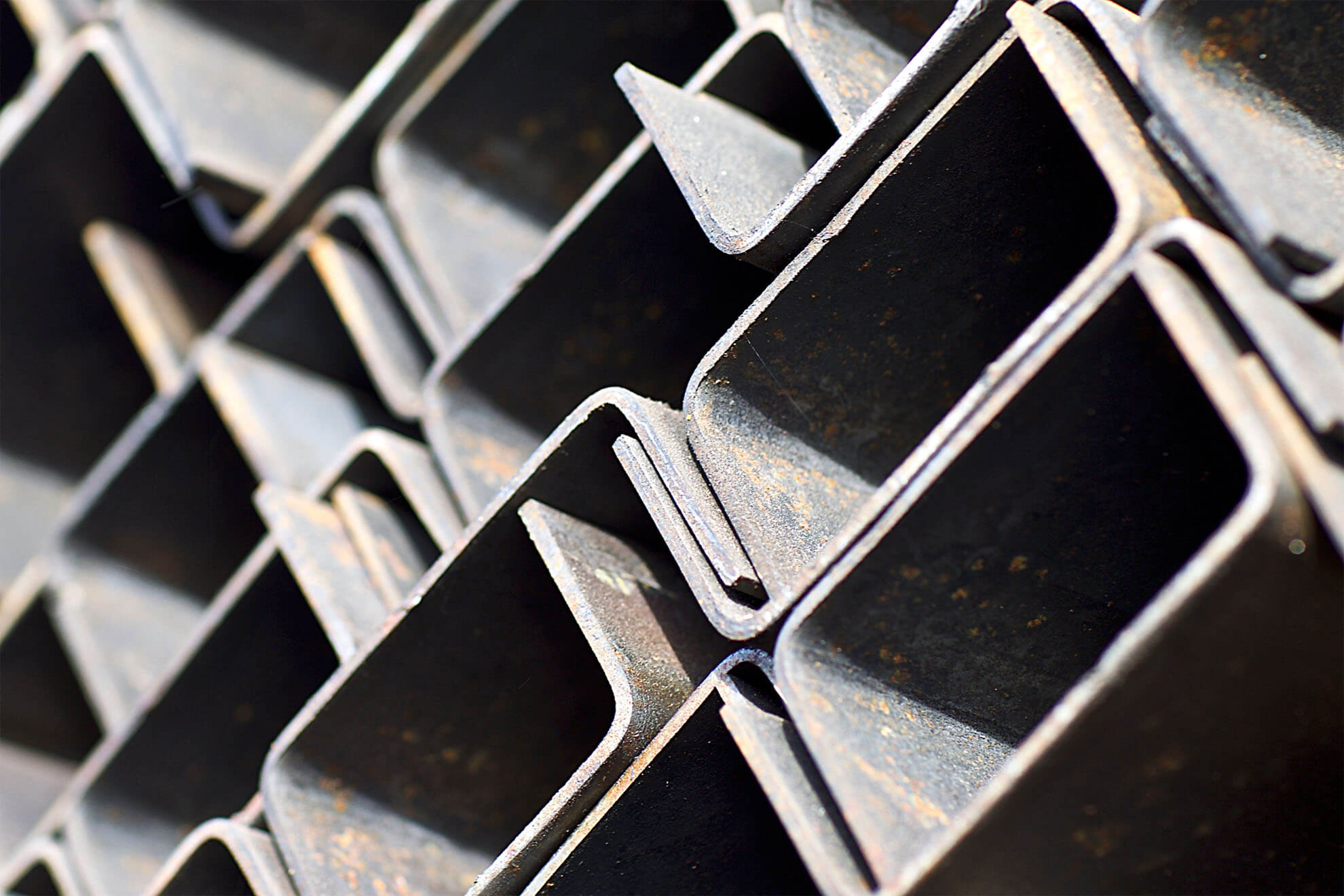

Гнутый швеллер — это фасонный профиль с П-образным сечением, который изготавливается не методом классической прокатки, а путем холодного деформирования металлической полосы. Исходной заготовкой служит штрипс — рулонная или листовая сталь, предварительно нарезанная на полосы расчетной ширины. Эта ширина определяет будущую высоту стенки и ширину полок готового швеллера.

Процесс производства происходит на специализированном оборудовании — профилегибочных станах. Заготовка последовательно проходит через ряд клетей с вращающимися валками, которые постепенно, без нагрева, придают плоской полосе необходимую U-образную форму. Ключевая особенность технологии — сохранение постоянной толщины металла по всему периметру сечения, включая стенку и обе полки. Этот метод, известный как холодная гибка, позволяет с высокой точностью контролировать геометрию продукта и быстро перенастраивать линию на выпуск нового типоразмера, что экономически выгодно для производителя и, как следствие, для потребителя. Основным нормативным документом, регламентирующим производство равнополочных гнутых швеллеров, является ГОСТ 8278-83, а неравнополочных — ГОСТ 8281-80.

Чем гнутый швеллер отличается от горячекатаного?

Различия между гнутым и горячекатаным швеллером связаны с технологией их изготовления. Горячекатаный швеллер создается путем пропускания раскаленной стальной заготовки (блюма) через клети прокатного стана. В процессе горячей деформации металл приобретает форму швеллера, при этом толщина полок, как правило, оказывается больше толщины стенки из-за особенностей распределения металла.

Параметр	Горячекатаный швеллер	Гнутый швеллер
Технология производства	Горячая прокатка раскаленной заготовки.	Холодная гибка полосы (штрипса).
Толщина металла	Неоднородная: полки, как правило, толще стенки.	Однородная по всему сечению.
Фма ребер (углов)	Четкие, прямоугольные.	Закругленные (радиусные).
Сортамент (диапазон)	Стандартизирован, высота от 50 до 400 мм.	Значительно шире, высота от 25 до 410 мм, больше вариантов ширины полок.
Точность геометрии	Стандартная, допуски по ГОСТ 8240.	Выше, доступны категории повышенной (Б) и высокой (А) точности.
Вес	Выше при сопоставимых габаритах из-за большей толщины металла.	Ниже, что снижает нагрузку на фундамент и общую металлоемкость конструкции.
Прочностные характеристики	Высокие, структура металла однородна.	Несколько ниже из-за нарушения структуры по линиям гибки, но достаточны для многих задач.
Экономичность	Цена за тонну может быть ниже, но выше стоимость обработки и монтажа из-за веса.	Часто выгоднее в пересчете на метр погонный и с учетом экономии на монтаже и транспортировке.
Гибкость производства	Низкая, смена типоразмера требует сложной переналадки стана.	Высокая, быстрая перенастройка под нестандартные размеры.

Горячекатаный швеллер — это силовой, «тяжелый» вариант для ответственных несущих конструкций, рассчитанных на экстремальные нагрузки (опоры мостов, каркасы многоэтажек, тяжелое машиностроение). Гнутый швеллер — это точный, легкий и адаптивный инструмент для быстрого строительства, легких каркасов, дизайна и ситуаций, где критичны вес, стоимость и скорость монтажа.

Основные характеристики гнутого швеллера

Выбор конкретного профиля начинается с понимания его ключевых параметров, которые жестко регламентированы стандартами и формируют так называемый сортамент.

Геометрические параметры и допуски

Маркировка гнутого швеллера обычно следует формату: В×Ш×Т — Высота×Ширина×Толщина, например, 100x50x4 мм.

Высота профиля (h, В): Основной размер, определяющий номер профиля. Для равнополочных швеллеров по ГОСТ 8278-83 колеблется от 25 до 410 мм, для неравнополочных — от 32 до 300 мм.
Ширина полки (b, Ш): У равнополочных профилей варьируется от 26 до 100 мм. Стандарт допускает для одного значения высоты несколько вариантов ширины полок, что расширяет возможности инженерного выбора.
Толщина металла (S, Т): Критически важный параметр, напрямую влияющий на несущую способность. Обычно находится в диапазоне от 2 до 8 мм. Исследования показывают, что увеличение толщины всего на 1–1,5 мм может повысить нагрузочную способность профиля на 10–30%.
Радиус закругления (R): Характерная особенность гнутого профиля, обычно составляет 4–7 мм. Этот радиус не только формирует эстетичный вид, но и снижает концентрацию напряжений в углах.
Длина: Стандартная длина поставки — от 3 до 11,8 метров для равнополочных и от 4 до 11,8 метров для неравнополочных профилей. По индивидуальному заказу возможна нарезка длиной до 12 метров и более.

Механические свойства и марки стали

Прочностные характеристики гнутого швеллера определяются не только геометрией, но и материалом. Для производства чаще всего применяются:

Углеродистые стали обыкновенного качества: Марки Ст3пс, Ст3сп (аналоги S235, S275). Наиболее распространенный и экономичный вариант для общего строительства.
Низколегированные стали: Например, 09Г2С (аналог S355). Применяются для конструкций, работающих при низких температурах или требующих повышенной прочности.
Профиль может поставляться как в черном виде, так и с антикоррозийным покрытием — чаще всего оцинкованным, что многократно увеличивает срок службы в агрессивных средах.

При прямом сравнении гнутого и горячекатаного швеллера с идентичными внешними габаритами (высота h и ширина полок b ), ключевое различие кроется в распределении металла по сечению и геометрии углов.

Площадь поперечного сечения (A) и вес

Горячекатаный (г/к) швеллер при тех же внешних размерах всегда будет иметь большую площадь сечения, чем гнутый.

Причина: У г/к швеллера стенка и полки обычно толще, а в местах сопряжения полок со стенкой имеется значительное утолщение (внутренние радиусы скругления). Гнутый швеллер изготавливается из листа одной толщины по всему периметру.
Результат: Гнутый швеллер легче г/к аналога на 15–30%. Это его главное преимущество для ненагруженных или мобильных конструкций.

Момент инерции ( Ix , Iy )

Здесь преимущество на стороне горячекатаного профиля.

Ix (сопротивление изгибу в основной плоскости): У г/к швеллера этот показатель выше из-за большей толщины стенки и концентрации массы дальше от нейтральной оси. Гнутый профиль при тех же габаритах прогибается под нагрузкой сильнее.
Iy (изгиб в плоскости полок): Разрыв здесь еще заметнее. У г/к швеллера полки имеют уклон или большую толщину у основания, что смещает центр тяжести и увеличивает жесткость. Гнутый швеллер из-за тонких полок крайне слаб на боковой изгиб.

Момент сопротивления ( Wx , Wy )

Эта характеристика напрямую определяет несущую способность (предельный изгибающий момент, который профиль выдержит без деформации).

Wx : При одинаковом размере h x b , г/к швеллер выдерживает значительно большие напряжения. Чтобы гнутый швеллер сравнялся по Wx с горячекатаным, его габариты или толщина стенки должны быть существенно увеличены.
Wy : Гнутый швеллер демонстрирует очень низкие значения Wy . Это делает его непригодным для работы в качестве колонн или балок, где возможны значительные боковые нагрузки или кручение без дополнительных связей.

Радиус инерции ( ix , iy )

Радиус инерции определяет «гибкость» элемента при сжатии.

Хотя абсолютные значения I у гнутого профиля меньше, его площадь A также меньше.
В некоторых случаях радиус инерции i_x у гнутого швеллера может быть сопоставим с горячекатаным. Однако из-за тонкостенности гнутый профиль склонен к местной потере устойчивости (стенка может "сыграть" или выпучиться) гораздо раньше, чем г/к профиль потеряет общую устойчивость.

Сводная таблица сравнения (при равных h и b )

Характеристика	Горячекатаный швеллер	Гнутый швеллер	Последствия для инженера
Масса (кг/м)	Высокая	Низкая	Гнутый экономит бюджет на металле и фундаменте.
Жесткость ( Ix )	Высокая	Средняя	Гнутый требует более частого шага опор для предотвращения прогиба.
Прочность ( Wx )	Высокая	Средняя/Низкая	Г/к используется в капитальных несущих конструкциях.
Точность размеров	Низкая (ГОСТ допускает отклонения)	Высокая (геометрия очень четкая)	Гнутый идеален для стыковки с облицовкой и в машиностроении.
Работа на кручение	Удовлетворительная	Плохая	Гнутый швеллер требует раскрепления полок.

Если ваша задача — максимальная несущая способность и надежность перекрытий, выбирайте горячекатаный швеллер. Если же задача — снижение веса, создание каркаса под обшивку, монтаж перегородок или работа в конструкциях, где нагрузки не являются критическими — гнутый швеллер будет эффективнее и дешевле.

Преимущества и недостатки гнутого и горячекатаного швеллера

Гнутый швеллер. Преимущества	Гнутый швеллер. Недостатки
Широкий и гибкий сортамент. Возможность заказать практически любой размер в пределах диапазона стандарта, включая нестандартные ширины полок при заданной высоте. Высокая точность геометрии. Гладкая поверхность, четкие размеры и минимальные отклонения, что упрощает монтаж и сборку конструкций, особенно с использованием болтовых соединений. Меньший вес. Однородная и часто меньшая толщина стенки приводит к снижению массы погонного метра, что уменьшает нагрузку на основание и общую стоимость конструкции. Экономическая эффективность. Более низкая стоимость производства (особенно для мелких и средних серий) и монтажа за счет легкости. Безопасность и эстетика. Закругленные кромки снижают риск травм при работе и придают изделию более завершенный вид.	Ограниченная прочность на изгиб. Холодная деформация создает зоны наклепа и остаточных напряжений вдоль линий гибки, что в целом снижает сопротивление изгибающим моментам по сравнению с горячекатаным аналогом сопоставимых габаритов. Риск потери локальной устойчивости. При большой высоте и малой толщине стенки существует опасность выпучивания (потери устойчивости) под действием сжимающих нагрузок.
Горячекатаный швеллер. Преимущества	Горячекатаный швеллер. Недостатки
Высокая и предсказуемая прочность. Однородная структура металла по всему сечению обеспечивает отличные механические свойства, что делает его незаменимым для высоконагруженных элементов. Жесткость. Более массивное сечение гарантирует высокую жесткость на изгиб и кручение.	Ограниченный сортамент. Жесткая привязка к стандартным номерам профиля. Большая масса. Увеличивает затраты на транспортировку, монтаж и создает дополнительную нагрузку на несущие конструкции. Необходимость дополнительной обработки. Часто требует зачистки окалины, обработки острых кромок.

Области применения гнутого швеллера: от строительства до дизайна

Благодаря своим уникальным свойствам гнутый швеллер нашел применение в самых разных отраслях.

В строительстве он является основой для быстровозводимых каркасов ангаров, складов, торговых павильонов и малоэтажных зданий. Его используют в качестве прогонов для крепления сэндвич-панелей или профнастила, для создания балок перекрытий, колонн, лестничных маршей и ограждений. Точность геометрии позволяет собирать крупные узлы с минимальной подгонкой на месте.
В машиностроении и транспортной отрасли профиль применяется для изготовления рам и каркасов грузовых платформ, прицепов, вагонов, стоек для промышленного оборудования и корпусов различных агрегатов. Легкость здесь часто является решающим фактором.
В инфраструктуре и логистике гнутый швеллер — популярный материал для сборных стеллажных систем любой сложности, опор для освещения и рекламных конструкций, козырьков, навесов и пандусов.
В архитектуре и дизайне его способность к плавным изгибам (при использовании специального оборудования) открывает возможности для создания криволинейных элементов: арочных конструкций, декоративных перил, элементов фасадного остекления, нестандартной мебели. Оцинкованный или окрашенный профиль выполняет не только несущую, но и эстетическую функцию.

Заказать гнутый швеллер

Критерии выбора: какой швеллер и когда использовать?

Итоговый выбор между гнутым и горячекатаным швеллером, а также конкретного типоразмера, должен основываться на последовательном анализе задач проекта.

Определите характер и величину нагрузок. Для сильно нагруженных несущих элементов, колонн, балок в многоэтажном строительстве или тяжелом машиностроении однозначное преимущество у горячекатаного профиля. Для каркасов легких построек, перекрытий с умеренной нагрузкой, вспомогательных конструкций — гнутый швеллер будет оптимальным.
Оцените требования к геометрии и весу. Если критически важны точность размеров, легкость конструкции или необходимость нестандартного сечения — выбор смещается в пользу гнутого.
Бюджет и сроки. Гнутый швеллер часто обеспечивает экономию не только на материале, но и на транспортировке, монтаже (за счет легкости и точности), что ускоряет общие сроки реализации проекта.
Учтите условия эксплуатации. Для агрессивных сред (улица, цеха с высокой влажностью) предпочтительнее оцинкованный профиль вне зависимости от типа.

Гнутый швеллер — это не «упрощенная» версия горячекатаного, а самостоятельный продукт, занимающий свою нишу. Его правильное применение, основанное на понимании характеристик и возможностей, позволяет создавать надежные, экономичные и современные конструкции.

Сортамент гнутых швеллеров

Сортамент гнутых равнополочных швеллеров по ГОСТ 8278-83

ГОСТ 8278-83 устанавливает сортамент стальных гнутых равнополочных швеллеров, изготовляемых на профилегибочных станах из холоднокатаной и горячекатаной рулонной стали.

Таблица. Размеры, площадь поперечного сечения, справочные величины и масса 1 м швеллера из углеродистой кипящей и полуспокойной стали

h, мм	b, мм	s, мм	R, не более, мм	n	n1	Площадь поперечного сечения F, см²	Ix, см⁴	Wx, см³	ix, см	sx, см³	Iy, см⁴	Wy, см³	iy, см	x0, см	Масса 1 м, кг
25	26	2	3	10.5	7.5	1.39	1.43	1.14	1.01	0.67	0.96	0.60	0.83	1.00	1.09
25	30	2	3	12.5	7.5	1.55	1.64	1.31	1.03	0.76	1.42	0.78	0.96	1.19	1.22
28	27	2.5	4	8.2	6.0	1.81	2.24	1.60	1.11	0.95	1.32	0.80	0.85	0.04	1.42
30	25	3	5	5.7	4.7	2.05	2.73	1.82	1.15	1.10	1.24	0.81	0.78	0.96	1.61
30	30	2	3	12.5	10.0	1.65	2.50	1.67	1.23	0.96	1.53	0.82	0.96	1.12	1.30
32	25	3	5	5.7	5.3	2.11	3.20	2.00	1.23	1.23	1.28	0.82	0.78	0.94	1.66
32	32	2	3	13.5	11.0	1.77	3.08	1.92	1.31	1.10	1.88	0.93	1.03	1.29	1.39
38	95	2.5	3	35.8	10.8	5.48	15.42	8.12	1.68	4.47	49.26	9.18	3.00	4.13	4.30
40	20	2	3	7.5	15.0	1.45	3.40	1.70	1.53	1.02	0.35	0.40	0.62	0.60	1.14
40	20	3	5	4.0	8.0	2.05	4.45	2.23	1.47	1.38	0.75	0.56	0.60	0.66	1.61
40	30	2	3	12.5	15.0	1.85	4.85	2.42	1.62	1.40	1.72	0.86	0.96	1.01	1.45
40	30	2.5	3	9.8	11.6	2.28	5.83	2.91	1.60	1.66	2.09	1.06	0.96	1.03	1.79
40	40	2	3	17.5	15.0	2.25	6.29	3.15	1.67	1.78	3.79	1.49	1.30	1.45	1.77
40	40	2.5	3	13.8	11.6	2.78	7.58	3.79	1.65	2.17	4.63	1.83	1.29	1.47	2.18
40	40	3	5	10.7	8.0	3.25	8.57	4.28	1.62	2.51	5.31	2.14	1.28	1.52	2.55
42	42	4	6	8.0	5.5	4.45	12.34	5.88	1.67	3.49	7.80	3.05	1.32	1.65	3.49
43	45	2	3	20.0	16.5	2.51	8.25	3.84	1.81	2.15	5.38	1.88	1.46	1.64	1.97
45	25	3	5	5.7	9.7	2.50	7.29	3.24	1.71	1.99	1.49	0.89	0.77	0.82	1.96
45	31	2	3	13.0	17.5	1.99	6.55	2.91	1.81	1.68	1.97	0.94	0.99	1.01	1.56
48	70	5	7	11.6	4.8	8.49	32.60	13.58	1.96	7.95	41.22	10.15	2.20	2.94	6.67
50	30	2	3	12.5	20.0	2.05	8.12	3.25	1.99	1.88	1.87	0.90	0.96	0.92	1.61
50	30	2.5	3	9.8	15.6	2.53	9.82	3.93	1.97	2.30	2.28	1.11	0.95	0.94	1.99
50	32	2.5	3	10.6	15.6	2.63	10.38	4.15	1.98	2.42	2.72	1.25	1.02	1.02	2.07
50	40	2	3	17.5	20.0	2.45	10.42	4.17	2.06	2.36	4.13	1.55	1.30	1.34	1.92
50	40	2.5	3	13.8	15.6	3.03	12.64	5.06	2.04	2.90	5.05	1.92	1.29	1.36	2.38
50	40	3	4	11.0	12.0	3.58	14.55	5.82	2.02	3.37	5.88	2.26	1.28	1.39	2.81
50	40	4	6	7.5	7.5	4.61	17.80	7.12	1.97	4.23	7.35	2.89	1.26	1.48	3.62
50	47	6	9	5.3	3.3	7.30	26.62	10.65	1.91	6.54	15.42	5.51	1.45	1.90	5.73
50	50	2.5	3	17.8	15.6	3.53	15.46	6.18	2.09	3.49	9.31	2.92	1.62	1.81	2.77
50	50	3	4	14.3	12.0	4.18	17.87	7.15	2.07	4.08	10.89	3.44	1.61	1.84	3.28
50	50	4	6	10.0	7.5	5.40	22.04	8.82	2.02	5.15	13.72	4.44	1.59	1.91	4.24
60	26	2.5	4	7.8	18.8	2.56	13.22	4.41	2.27	2.65	1.61	0.86	0.79	0.73	2.01
60	30	2.5	3	9.8	19.6	2.78	15.07	5.02	2.33	2.97	2.43	1.14	0.93	0.87	2.19
60	30	3	5	7.3	14.7	3.25	17.10	5.70	2.29	3.41	2.80	1.33	0.93	0.90	2.55
60	32	2.5	3	10.6	19.6	2.89	15.90	5.30	2.34	3.11	2.91	1.29	1.00	0.95	2.26
60	32	3	4	8.3	15.3	3.40	18.31	6.10	2.32	3.62	3.38	1.52	1.00	0.97	2.67
60	32	4	6	5.5	10.0	4.37	22.41	7.47	2.27	4.53	4.22	1.95	0.98	1.03	3.43
60	40	2	3	17.5	25.0	2.65	15.78	5.26	2.44	3.00	4.49	1.60	1.29	1.25	2.08
60	40	3	4	11.0	15.3	3.85	21.03	7.01	2.34	4.14	6.16	2.35	1.26	1.32	3.02

n — это отношение расчётного свеса полки к толщине профиля, а n1 — отношение расчётной высоты к толщине профиля.

Для полной информации рекомендуем обратиться к оригинальному ГОСТ.

Сортамент гнутых неравнополочных швеллеров по ГОСТ 8281-80

ГОСТ 8281-80 устанавливает сортамент стальных гнутых неравнополочных швеллеров, изготовляемых на профилегибочных станах из горячекатаной рулонной углеродистой обыкновенного качества, спокойной и полуспокойной стали.

Таблица. Размеры и масса гнутых швеллеров из углеродистой кипящей и полуспокойной стали с временным сопротивлением разрыву не более 460 МПа

h, мм	b, мм	b1, мм	s, мм	R, не более, мм	Масса 1 м, кг
32	22	12	3	5	1.261
32	32*	20	2	3	1.189
32	40*	15	3	5	1.756
32	50	20	4	6	2.709
35	35	26	2.5	4	1.681
37	60	32	3	5	2.745
40	32*	20	2	3	1.314
40	40*	20	2	3	1.440
40	50*	32	3	5	2.580
43	106	32	3	5	3.970
45	25	15	3	5	1.709
50	40	12	2.5	4	1.798
50	48	15	3	5	2.368
50	40*	20	2	3	1.597
50	50*	15	3	5	2.415
50	50*	25	2	3	1.832
50	50*	25	3	5	2.651
50	50	25	4	6	3.431
50	55	30	2	3	1.989
50	60	32	3	5	3.051
50	60*	32	4	6	3.965
50	92	60	3	5	4.464
60	40*	20	2	3	1.754
60	50*	25	3	5	2.886
60	60*	32	3	5	3.287
65	55	20	2.5	4	2.544
65	65	40	4	6	4.844
67	65	35	3	5	3.640
70	80	50	4	6	5.786
80	50*	25	3	5	3.357
80	60*	32	3	5	3.758
80	60*	40	3	5	3.946
80	80*	40	3	5	4.417
80	80*	40	5	7	7.104
80	80	50	4	6	6.100
90	80	50	4	6	6.414
100	50*	25	3	5	3.828
100	60*	32	3	5	4.229
100	80*	40	3	5	4.888
100	80	50	4	6	6.728
100	80	50	5	7	8.281
100	100*	60	4	6	7.670
100	100	60	6	9	11.16
100	180	35	8	12	17.86
120	45*	35	5	7	7.104
120	60	50	5	7	8.281
130	108	50	4	6	8.549
135	50	36	4	6	6.446
140	70	30	4	6	7.042
144	160	90	6	9	17.47
160	50	30	3	5	5.359
160	50*	30	4	6	7.042

* Швеллеры, обозначенные звездочкой, изготавливаются по требованию потребителя.

Масса вычислена по номинальным размерам при плотности 7850 кг/м³. R1 = R + 2 мм.

Таблица. Размеры и масса гнутых швеллеров из углеродистой спокойной и низколегированной стали с временным сопротивлением разрыву более 460 МПа

h, мм	b, мм	b1, мм	s, мм	R, не более, мм	Масса 1 м, кг
32	22	12	3	7	1.221
32	32*	20	2	5	1.162
32	40*	15	3	7	1.716
32	50	20	4	10	2.601
35	35	26	2.5	6	1.647
37	60	32	3	7	2.705
40	32*	20	2	5	1.287
40	40*	20	2	5	1.413
40	50*	32	3	7	2.54
43	106	32	3	7	3.929
45	25	15	3	7	1.668
50	40	12	2.5	6	1.765
50	48	15	3	7	2.328
50	40*	20	2	5	1.57
50	50*	15	3	7	2.375
50	50*	25	2	5	1.805
50	50*	25	3	7	2.61
50	50	25	4	10	3.323
50	55	30	2	5	1.962
50	60	32	3	7	3.011
50	60*	32	4	10	3.857
50	92	60	3	7	4.424
60	40*	20	2	5	1.727
60	50*	25	3	7	2.846
60	60*	32	3	7	3.246
65	55	20	2.5	6	2.51
65	65	40	4	10	4.736
67	65	35	3	7	3.6
70	80	50	4	10	5.678
80	50*	25	3	7	3.317
80	60*	32	3	7	3.717
80	60*	40	3	7	3.906
80	80*	40	3	7	4.377
80	80*	40	5	12	6.935
80	80	50	4	10	5.992
90	80	50	4	10	6.306
100	50*	25	3	7	3.788
100	60*	32	3	7	4.188
100	80*	40	3	7	4.848
100	80	50	4	10	6.62
100	80	50	5	12	8.113
100	100*	60	4	10	7.562
100	100	60	6	14	10.95
100	180	35	8	20	17.43
120	45*	35	5	12	6.935
120	60	50	5	12	8.113
130	108	50	4	10	8.442
135	50	36	4	10	6.338
140	70	30	4	10	6.934
144	160	90	6	14	17.26
160	50	30	3	7	5.319
160	50*	30	4	10	6.934
160	80	50	5	12	10.47
200	50	30	4	10	8.19
270	90	72	8	20	24.78
270	90	80	6	14	19.43
300	80	40	4	10	12.59
300	80	40	5	12	15.57

* Швеллеры, обозначенные звездочкой, изготавливаются по требованию потребителя.

Масса вычислена по номинальным размерам при плотности 7850 кг/м³. R1 = R + 2 мм.

Для справочных величины (моменты инерции, сопротивления) рекомендуется использовать вычислительные методы или оригинальный ГОСТ, так как они зависят от конкретных размеров.
