Швеллер для откатных ворот: выбор размера, установка в фундамент

• Виды швеллеров
• Расчет швеллера для откатных ворот
• Формулы и методики расчета
• Частые ошибки при расчете
• Подготовка к монтажу швеллера
• Пошаговый монтаж швеллера для откатных ворот
• Ошибки при выборе и монтаже швеллера и как их избежать
• Уход и обслуживание
• Часто задаваемые вопросы

Откатные ворота давно завоевали популярность среди владельцев частных домов, коттеджей и производственных объектов. Они ценятся за удобство эксплуатации, экономию пространства, возможность автоматизации и высокую надежность при правильной установке.

Откатные ворота двигаются по роликовым опорам, которые в свою очередь катятся по направляющей рейке. Чтобы обеспечить ровное, прочное и долговечное основание для этой рейки, используют швеллер — металлический профиль с П-образным сечением.

• Швеллер обеспечивает достаточную жесткость и устойчивость к деформации даже при больших нагрузках (учитывая вес и движения ворот).
• Он позволяет смонтировать направляющую так, чтобы она была идеально ровной по всей длине.

При перемещении ворот, весь их вес приходится на ролики, а те, в свою очередь, передают нагрузку на основание — фундамент и закреплённый на нём швеллер. Благодаря своей геометрии и толщине стенок, швеллер:

• Распределяет нагрузку от ворот по всей длине закладной.
• Предотвращает продавливание или проседание направляющей со временем.

Это особенно критично для тяжелых ворот из металла или при больших проемах.

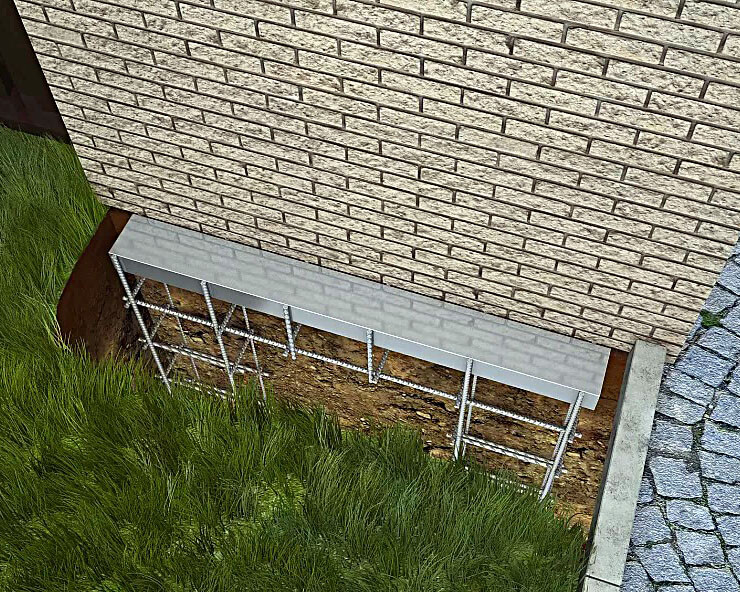

При монтаже откатных ворот швеллер приваривается к арматурному каркасу, который заливается бетоном по всей длине зона движения ворот. В результате формируется прочное и устойчивое бетонное основание — фундамент откатных ворот с жестко зафиксированной металлической закладной. Такая конструкция минимизирует влияние пучения и подвижек грунта и обеспечивает ровное и стабильное движение ворот на роликовых опорах.

«Закладная» в строительстве — это любой металлический или иной элемент, который устанавливается в конструкцию (например, в бетон, кирпичную кладку, дерево) на стадии ее изготовления или возведения, чтобы впоследствии к нему что-либо прикрепить.

Швеллер — металлический профиль П-образного сечения с параллельными или наклонными полками (гранями). В откатных воротах он выполняет следующие ключевые функции:

• Несущая основа — воспринимает вес створки и передает его через роликовые опоры на фундамент.
• Направляющая — обеспечивает точную траекторию движения роликов.

Виды швеллеров

Выбор правильного размера и типа швеллера влияет на долговечность, надежность и безопасность всей конструкции. Швеллера классифицируются по ряду критериев, но для нашего случая наиболее важны: способ изготовления и материал.
Рассмотрим классификацию швеллеров по способу изготовления, который определяет их основные прочностные характеристики и геометрию:

Горячекатаный швеллер (по ГОСТ 8240-97). Производство происходит путем пропускания нагретых стальных заготовок через специальные валки, которые придают им П-образную форму. Этот процесс обеспечивает высокую плотность металла, однородность структуры и, как следствие, выдающуюся прочность и несущую способность. Горячекатаный швеллер способен выдерживать значительные статические и динамические нагрузки, что делает его идеальным выбором для тяжелых откатных ворот или конструкций, подверженных высоким ветровым нагрузкам. Однако, его главным недостатком часто называют большой вес, который может усложнить транспортировку и монтаж, а также потребовать более массивного фундамента.

Среди горячекатаных швеллеров выделяют две основные разновидности по форме внутренних граней полок:

• У-образный швеллер (с уклоном внутренних граней полок). У таких швеллеров внутренние грани полок расположены под углом к внешней стороне, создавая небольшой уклон. Это придает им дополнительную жесткость, но может быть менее удобно для крепления некоторых типов роликовых опор.
• П-образный швеллер (с параллельными гранями полок). Этот тип швеллера имеет строго параллельные внутренние грани полок, что упрощает монтаж роликовых тележек и других элементов, обеспечивая более плотное прилегание. Он чаще всего рекомендуется для откатных ворот из-за удобства установки фурнитуры.

Гнутый швеллер (по ГОСТ 8278-83) производится из листовой стали путем холодной или горячей гибки на специальных гибочных прессах. Метод позволяет достигать высокой точности размеров и однородности геометрии, что является значительным преимуществом, особенно для систем, где требуется минимальный допуск. Гнутый швеллер обладает меньшим весом по сравнению с горячекатаным аналогом того же размера, что упрощает его транспортировку и монтаж. Однако, из-за особенностей производства, его жесткость и несущая способность несколько ниже, чем у горячекатаного швеллера. В углах гнутого швеллера часто видны характерные закругления, которые могут влиять на размещение роликовых систем. Он подходит для легких и средних откатных ворот, где нет значительных нагрузок.

Основным материалом для производства швеллеров является конструкционная сталь. Чаще всего используются марки:

• Ст3сп (спокойная сталь) / Ст3пс (полуспокойная сталь): отличается хорошей свариваемостью и однородностью структуры, что делает ее популярным выбором для несущих конструкций.
• 09Г2С: низколегированная сталь с повышенной прочностью, которая подходит для более ответственных конструкций и эксплуатации в условиях пониженных температур.

Использование нержавеющей стали для швеллеров под откатные ворота встречается редко, главным образом из-за ее высокой стоимости. Нержавеющая сталь обладает исключительной коррозионной стойкостью, что может быть оправдано лишь в особо агрессивных средах, например, в прибрежных зонах с высоким содержанием соли в воздухе, где обычная сталь быстро подвергается коррозии. В большинстве же случаев достаточно адекватной антикоррозийной обработки швеллера из конструкционной стали.

Теперь перейдем к размерам швеллера. Размеры швеллера обозначаются его номером, который соответствует высоте профиля в сантиметрах. Например, швеллер №10 имеет высоту 100 мм, швеллер №16 – 160 мм и так далее. Выбор конкретного номера швеллера напрямую зависит от веса и длины створки ворот, а также от ожидаемых нагрузок. Чем тяжелее и длиннее ворота, тем больший номер швеллера потребуется для обеспечения необходимой жесткости и предотвращения прогибов.

Расчет швеллера для откатных ворот

Для выполнения корректного расчета необходимо учесть приведенные ниже параметры.

Вес створки ворот

Это основной параметр, который напрямую влияет на выбор номера швеллера. Чтобы определить вес створки, необходимо знать материалы, из которых она изготовлена, и их площадь.

• Профнастил: Легкий материал. Для расчета возьмите площадь обшивки и умножьте на удельный вес профнастила (обычно 4-6 кг/м² в зависимости от толщины и профиля). Например, для створки 4х2 метра (8 м²) с профнастилом 5 кг/м², вес обшивки составит 40 кг.
• Дерево: Вес значительно варьируется в зависимости от породы дерева и его влажности. Плотность сухой сосны около 500 кг/м³, дуба – 700 кг/м³. Переведите объем деревянных элементов в вес. Например, для доски 2000x100x20 мм, объем составит 0.004 м³. Если это сосна, то вес около 2 кг.
• Ковка: Самый тяжелый вариант. Вес кованых элементов рассчитывается исходя из их объема и плотности стали (около 7850 кг/м³). Это может быть сложный расчет, и часто используются справочные данные или консультация с производителем ковки.
• Рама ворот: Не забудьте учесть вес металлического каркаса ворот (профильные трубы).
• Фурнитура: Вес роликовых систем, уловителей, направляющих балок (не швеллера-основания) также добавляется к общему весу створки.

Пример: Если у вас створка 5х2 метра из профильной трубы 60х40х2 мм (периметр 14 м, вес около 4.2 кг/м = 58.8 кг) и обшивка профнастилом (10 м² х 5 кг/м² = 50 кг), плюс ролики и фурнитура (10—20 кг), то общий вес створки составит около 120—130 кг.

Длина проема и длина створки ворот

Длина проема – это расстояние между столбами. Длина створки ворот всегда больше длины проема, так как она включает в себя консольную часть (противовес), которая необходима для уравновешивания ворот и обеспечения их стабильности. Обычно длина консольной части составляет 30—50% от длины проема. Например, для проема 4 метра, общая длина створки может быть 4 + (0.4 х 4) = 5.6 метра. Именно на эту общую длину створки будет опираться швеллер. Чем длиннее швеллер, тем выше вероятность его прогиба под нагрузкой, что требует выбора более мощного профиля.

Ветровая нагрузка

Это один из самых «коварных» параметров, особенно для регионов с сильными ветрами или для ворот с большой площадью парусности (например, глухие ворота из профнастила).

Ветер создает дополнительную нагрузку, которая может вызвать значительные изгибающие моменты. Величина ветровой нагрузки зависит от региона (ветровые районы), высоты установки ворот и площади их поверхности. Ветровая нагрузка рассчитывается по формуле W=PxAxK, где W – ветровая нагрузка (Н), P – нормативное ветровое давление для вашего региона (Па), A – площадь створки ворот (м²), K – аэродинамический коэффициент. Эти данные можно найти в строительных нормах и правилах (СНиП) или на специализированных сайтах. Недооценка ветровой нагрузки – одна из самых частых причин провисания и деформации ворот.

Снеговая нагрузка (для северных регионов)

Хотя швеллер находится горизонтально и снег на нем напрямую не скапливается, снеговая нагрузка на створку ворот, особенно на верхнюю часть, может увеличить общий вес и, соответственно, нагрузку на швеллер. Этот фактор особенно важен для ворот с горизонтальными элементами, на которых может скапливаться снег, или для конструкций, расположенных в регионах с обильными снегопадами. Учет снеговой нагрузки происходит аналогично ветровой, добавляя дополнительный вес к общей массе створки.

Формулы и методики расчета

Для точного расчета необходимо учитывать все вышеупомянутые параметры. Хотя полноценный инженерный расчет требует специализированных знаний и программ, для бытового уровня можно использовать упрощенные методики и таблицы.

Пример упрощенного расчета длины швеллера:

Длина швеллера должна быть равна или немного превышать общую длину створки ворот. Как уже упоминалось, общая длина створки = Длина проема + (0.3 ... 0.5 x Длина проема).

Например, для проема в 4 метра:

Длина швеллера = 4 м + (0.4 * 4 м) = 4 м + 1.6 м = 5.6 метра.

Рекомендуется выбирать швеллер чуть длиннее, чем рассчитанная длина створки, для удобства монтажа роликовых тележек.

Примерные таблицы соответствия веса ворот и необходимого номера швеллера:

Всегда рекомендуется закладывать запас прочности в 20—30% к расчетным нагрузкам. Это означает, что если по вашим расчетам вам подходит швеллер №14, лучше рассмотреть вариант с №16. Этот запас компенсирует возможные ошибки в расчетах, неучтенные динамические нагрузки, неравномерность распределения веса, а также обеспечивает устойчивость системы к износу и непредвиденным воздействиям.

Частые ошибки при расчете

• Недооценка веса — самая распространенная ошибка. Часто забывают учесть вес всех элементов (рама, обшивка, фурнитура, элементы декора). Всегда рассчитывайте по максимальному весу с учетом возможного налипания снега или дождя на створку.
• Игнорирование ветровых нагрузок. Ветер может создавать огромные усилия, которые порой превосходят статический вес створки. Особенно это касается глухих ворот большой площади. Пренебрежение этим фактором чревато деформацией, а иногда и разрушением ворот.
• Недостаточный запас прочности. Экономия на размере швеллера оборачивается быстрым износом системы, частыми ремонтами и, в конечном итоге, дополнительными расходами. Запас прочности – это инвестиция в долговечность.
• Ошибки в определении длины консоли. Слишком короткая консоль приводит к недостаточной стабилизации ворот, что вызывает их шатание и перекосы. Слишком длинная – к неоправданному увеличению веса и длины швеллера, а значит, и затрат.

Подготовка к монтажу швеллера

Определение линии движения ворот

Первым шагом всегда является точное определение линии движения ворот (траектория, которая должна быть абсолютно параллельна забору или ограждению). Необходимо учитывать, что ворота будут откатываться в сторону, поэтому убедитесь, что на пути их движения нет никаких препятствий: кустов, деревьев, построек или других элементов ландшафта.

Обязательно предусмотрите достаточный зазор между створкой ворот и забором, а также между воротами и поверхностью земли (обычно 5—7 см для обеспечения свободного хода и компенсации небольших неровностей).

Обозначьте эту линию с помощью колышков и натянутой нити.

Фундамент

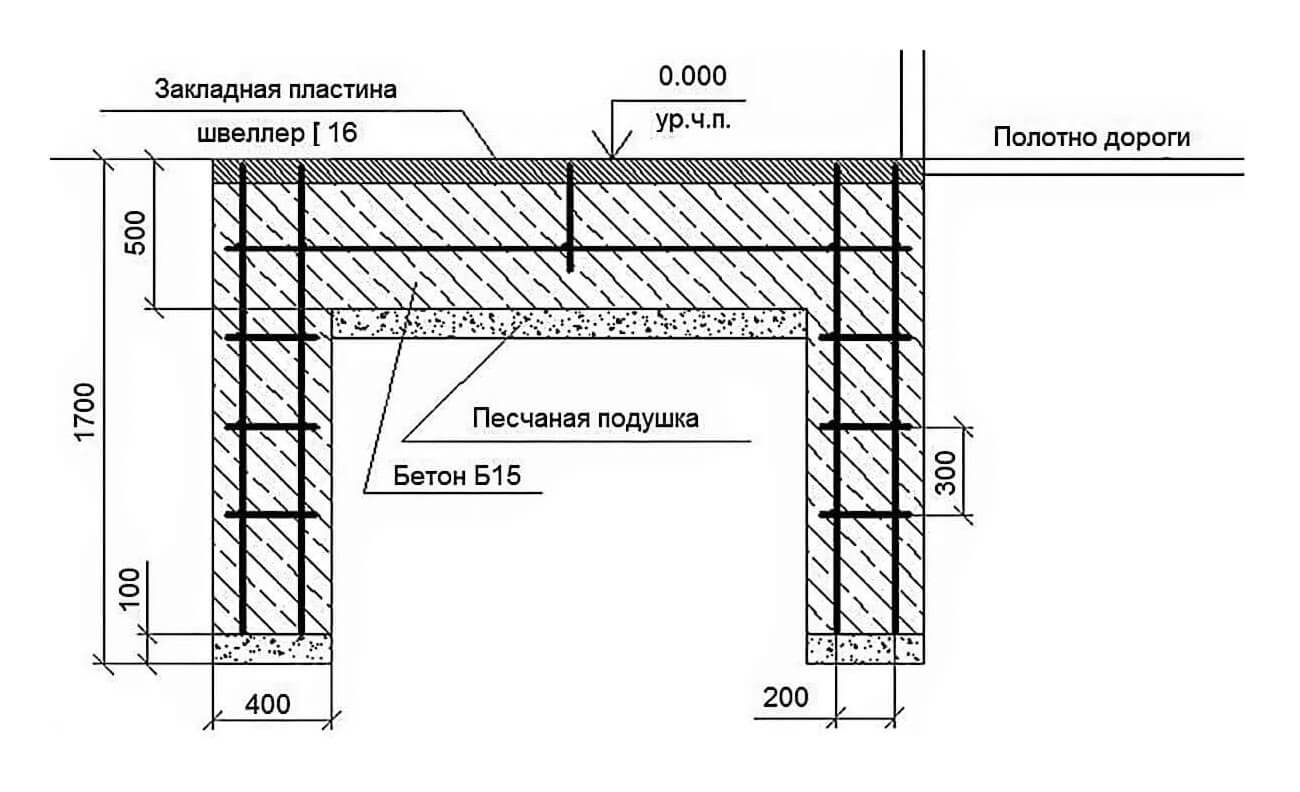

Швеллер, как несущий элемент, требует надежного и прочного основания, способного выдерживать значительные нагрузки от веса ворот, ветровых и снеговых воздействий. Таким основанием является фундамент, который обычно представляет собой бетонную подушку или ростверк.

Заливка фундамента (бетонная подушка, ростверк):

• Бетонная подушка — это наиболее распространенный вариант. Она представляет собой монолитную железобетонную конструкцию, расположенную вдоль линии движения ворот, под консольной частью и частью проема. Важно, чтобы фундамент заходил за край проема на длину противовеса (обычно 30-50% от ширины проема) и был достаточно широким, чтобы обеспечить устойчивость швеллера.
• Ростверк — может использоваться в случаях, когда требуется более сложная или глубокая опора, например, на слабых грунтах или при наличии близлежащих коммуникаций.
• Выбор типа фундамента зависит от типа грунта на вашем участке, климатических условий (глубина промерзания), а также от общего веса ворот. В любом случае, он должен быть заглублен ниже уровня промерзания грунта, чтобы избежать пучения и деформации в зимний период.

Армирование фундамента является обязательным условием для обеспечения его прочности и предотвращения трещин. Арматурный каркас (конструкция из стальных рифленых прутьев) придает бетону способность выдерживать растягивающие нагрузки, которым он подвергается под весом ворот. Использование арматуры диаметром 12—16 мм, связанной в пространственный каркас, является стандартом.

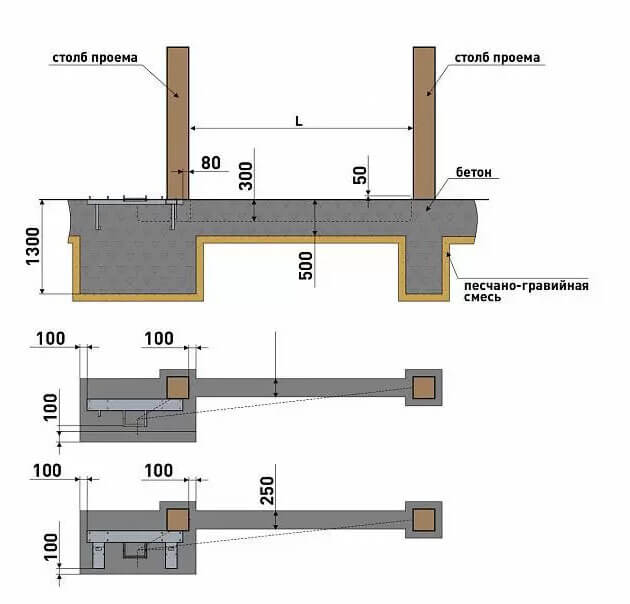

Глубина и ширина фундамента

• Минимальная глубина фундамента должна быть на 10—20 см ниже глубины промерзания грунта в вашем регионе. В большинстве регионов это от 80 см до 1.5 метра. Если фундамент будет выше глубины промерзания, он будет подвержен силам пучения грунта зимой, что приведет к перекосам швеллера и, как следствие, ворот.
• Ширина фундамента обычно составляет 40—60 см. Этого достаточно для обеспечения устойчивости и размещения швеллера с закладными элементами.

После заливки бетону необходимо время для набора прочности. Не спешите с монтажом ворот. Полное схватывание бетона и набор им проектной прочности (обычно 70% прочности) занимает 28 дней при температуре +20°C. В холодную погоду этот срок может увеличиться. Раньше этого срока нагружать фундамент крайне не рекомендуется, так как это может привести к его деформации и трещинам.

Пошаговый монтаж швеллера для откатных ворот

Монтаж швеллера — это один из самых ответственных этапов установки откатных ворот. От точности и качества выполнения этих работ зависит плавность хода ворот, их долговечность и безопасность. Давайте рассмотрим каждый шаг подробно.

Разметка и подготовка траншеи

Первым делом необходимо выполнить разметку будущего фундамента. Используйте ранее определенную линию движения ворот как основной ориентир. Отметьте колышками и натянутым шнуром контур траншеи. Помните, что длина траншеи должна соответствовать длине швеллера, то есть сумме ширины проема и длины противовеса (от 30% до 50% от ширины проема). Ширина траншеи обычно составляет 40—60 см, а глубина, как уже говорилось, должна быть ниже уровня промерзания грунта в вашем регионе (обычно от 80 см до 1.5 метра).

После разметки приступайте к копке траншеи. Стенки траншеи должны быть ровными и вертикальными. Дно траншеи необходимо выровнять и утрамбовать, а затем уложить на него песчаную подушку толщиной 10—15 см, которую также необходимо утрамбовать и увлажнить. Это обеспечит равномерное распределение нагрузки и предотвратит неравномерную усадку фундамента.

Установка закладных элементов

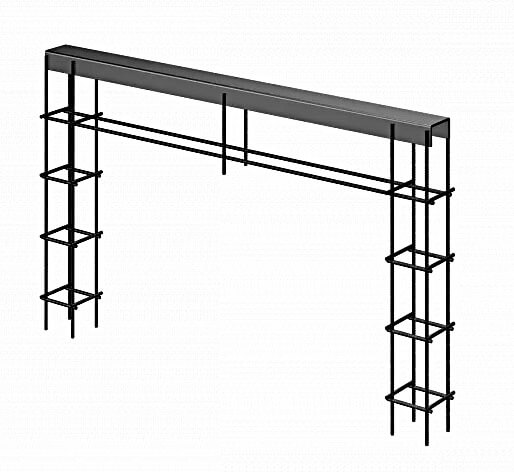

Создайте пространственный арматурный каркас. Используются рифленые прутья арматуры диаметром 12, 14, 16 мм. Соберите из них две или три параллельные горизонтальные плоскости, соединенные между собой перемычками. Расстояние между горизонтальными плоскостями должно быть таким, чтобы швеллер располагался сверху, а снизу оставался достаточный защитный слой бетона (минимум 5 см). Шаг вертикальных и горизонтальных перемычек обычно составляет 20—30 см. Все пересечения арматуры связываются между собой вязальной проволокой.

• Приваривание швеллера к арматурному каркасу (лапки). Теперь пришло время установить сам швеллер. Поместите его на подготовленный арматурный каркас. Швеллер должен располагаться точно по центру будущей створки ворот, его полки направлены вниз. Для надежной фиксации швеллера к арматурному каркасу, к нижним полкам швеллера привариваются так называемые «лапки» – отрезки арматуры (обычно той же, что и основной каркас), расположенные перпендикулярно швеллеру и опускающиеся вниз, где они привариваются к горизонтальным прутьям арматурного каркаса. Такие лапки привариваются с шагом примерно 50—70 см по всей длине швеллера. Это обеспечивает жесткое соединение швеллера с фундаментом и предотвращает его смещение при заливке бетона и дальнейшей эксплуатации.
• Важность горизонтального уровня швеллера.Швеллер должен быть установлен идеально горизонтально по всей своей длине и по обеим полкам. Используйте пузырьковый или лазерный уровень. Любое отклонение от горизонтали приведет к перекосам ворот, заеданию, повышенному износу роликовых тележек и, в конечном итоге, к их преждевременному выходу из строя. Установите швеллер на специальные подпорки или временные крепления, которые позволят вам точно выставить его уровень.

Заливка бетоном

После того как швеллер с арматурным каркасом зафиксирован и выверен по уровню, можно приступать к заливке бетона.

• Постепенная заливка с вибрированием (удаление воздушных пузырей). Заливайте бетонную смесь в траншею слоями, постепенно, а не все сразу. После заливки каждого слоя (примерно 20—30 см) обязательно уплотняйте бетон. Идеально использовать вибратор для бетона. Вибрирование позволяет удалить из бетона воздушные пузыри, которые значительно снижают его прочность, а также обеспечить равномерное распределение смеси вокруг арматуры и швеллера. Если вибратора нет, можно использовать штыкование – протыкание бетона металлическим прутом или лопатой, но это менее эффективно.
• Контроль уровня швеллера в процессе заливки. В процессе заливки и уплотнения бетона постоянно контролируйте горизонтальный уровень швеллера. Под воздействием давления бетона швеллер может незначительно смещаться. Если это происходит, немедленно корректируйте его положение с помощью подпорок.

Выравнивание и фиксация

После заливки бетона необходимо обеспечить его правильное застывание и исключить любые движения швеллера.

• Оставьте временные распорки или подпорки, которые вы использовали для выравнивания швеллера, до полного схватывания бетона. Это предотвратит его смещение или прогиб под собственным весом или внешними воздействиями в процессе набора прочности бетоном.
• После окончательной заливки бетона еще раз проверьте горизонтальность швеллера. Если есть небольшие отклонения, пока бетон еще пластичен, их можно скорректировать.

Защита от коррозии

Хотя швеллер будет частично находиться в бетоне, его открытые части и особенно места сварки подвержены коррозии.

• После застывания бетона, но перед нанесением защитных покрытий, тщательно очистите всю поверхность швеллера от грязи, пыли, ржавчины и остатков бетона. Используйте металлическую щетку или углошлифовальную машину с насадкой.
• Нанесите на очищенную поверхность швеллера слой антикоррозийной грунтовки. После ее высыхания покройте швеллер несколькими слоями антикоррозийной эмали. Особое внимание уделите местам сварки, так как они наиболее подвержены коррозии.
• Убедитесь, что вокруг фундамента и швеллера предусмотрен адекватный дренаж, чтобы вода не застаивалась и не вызывала разрушение бетона или коррозию металла.

Ошибки при выборе и монтаже швеллера и как их избежать

Даже самая подробная инструкция не застрахует от ошибок, если не знать, на что обратить особое внимание. Опыт показывает, что некоторые промахи повторяются из раза в раз, приводя к серьезным проблемам с откатными воротами. Знание этих ошибок — первый шаг к их предотвращению.

Неправильный расчет — это, пожалуй, самая фатальная ошибка. Многие домовладельцы или даже неопытные строители недооценивают суммарный вес створки ворот, игнорируют ветровые и снеговые нагрузки, или не закладывают достаточный запас прочности. Последствия такого просчета:

• Провисание створки. Швеллер под чрезмерной нагрузкой начинает изгибаться, что приводит к провисанию ворот. Это не только портит внешний вид, но и создает дополнительную нагрузку на роликовые тележки.
• Быстрый износ роликов. Из-за провисания створки и неправильного распределения веса ролики начинают работать в условиях повышенного трения и неравномерного износа, что значительно сокращает срок их службы и требует частой замены.
• Заедание ворот. Деформированный швеллер и изношенные ролики приводят к тому, что ворота начинают двигаться рывками, заедать или вовсе останавливаться.
• Разрушение конструкции. В критических случаях, особенно при сильных порывах ветра, слабый швеллер может не выдержать нагрузки и деформироваться необратимо, что приведет к разрушению ворот.


Всегда проводите тщательный расчет с учетом всех нагрузок (вес створки, ветровая, снеговая). Используйте онлайн-калькуляторы или обратитесь к специалистам. Никогда не экономьте на запасе прочности — рекомендуемый минимум 20—30%.

Недостаточная глубина фундамента. Если фундамент под швеллер заложен выше глубины промерзания грунта в вашем регионе, зимой он будет подвержен пучению грунта. Вода в почве замерзает и расширяется, выталкивая фундамент вверх. Весной, когда грунт оттаивает, фундамент оседает, но неравномерно. Последствия:

• Постоянные движения фундамента приводят к перекосам швеллера. Ворота начинают двигаться с трудом, появляются скрипы и заедания, а в худшем случае – трещины в фундаменте.

Обязательно узнайте глубину промерзания грунта для вашего региона и заложите фундамент минимум на 10—20 см глубже этого уровня.

Отсутствие армирования. Бетон очень хорошо работает на сжатие, но плохо на растяжение. Без арматурного каркаса фундамент под швеллером будет подвержен растягивающим нагрузкам от веса ворот и внешних воздействий. Последствия:

• Со временем в бетоне неизбежно появятся трещины, которые будут увеличиваться, снижая прочность фундамента. Это может привести к его разрушению и деформации швеллера.

Всегда используйте пространственный арматурный каркас, связанный из арматуры диаметром 10—14 мм. Убедитесь, что швеллер надежно приварен к арматуре с помощью «лапок».

Некачественная сварка. Швеллер приваривается к арматурному каркасу и, возможно, к другим металлическим элементам. Слабые выполненные сварочные швы – это потенциальные точки отказа. Последствия:

• Ослабление конструкции в местах крепления. Под нагрузкой швеллер может оторваться от арматуры, что приведет к его смещению и повреждению ворот.

Используйте качественный сварочный аппарат и электроды. Если у вас нет опыта сварки, лучше доверить эту работу квалифицированному сварщику. Проверяйте качество швов – они должны быть ровными, без пор и трещин.

Нарушение горизонтального уровня. Это, пожалуй, вторая по важности ошибка после неправильного расчета. Швеллер должен быть установлен идеально горизонтально по всей длине – и это не просто рекомендация, а строгое требование. Последствия:

• Даже минимальные отклонения от горизонтали (перекосы) приведут к тому, что ворота будут двигаться неравномерно. Появятся заедания, повышенный шум, быстрый износ роликовых тележек. В конечном итоге, это вызовет деформацию всей створки и необходимость дорогостоящего ремонта.

Используйте строительный уровень (пузырьковый или лазерный). Постоянно контролируйте горизонтальность швеллера во время его установки и в процессе заливки бетона. Не экономьте время на этом этапе.

Игнорирование антикоррозийной обработки. Открытые части швеллера и особенно места сварки подвержены воздействию влаги, кислорода и агрессивных веществ из окружающей среды. Последствия:

• Ржавчина быстро распространяется по поверхности металла, ослабляя его и приводя к разрушению швеллера. Это значительно сокращает срок службы всей системы.

После установки тщательно очистите швеллер от грязи и ржавчины, затем обработайте его антикоррозийной грунтовкой и покрасьте специальной эмалью для металла. Периодически обновляйте покрытие.

Преждевременная нагрузка на фундамент. Бетон набирает свою проектную прочность постепенно. Ранняя нагрузка на еще не затвердевший фундамент – это прямой путь к его разрушению. Последствия:

• Повреждение бетона – появление внутренних трещин, крошение, снижение несущей способности. Это приводит к деформации фундамента и, как следствие, швеллера и ворот.

Соблюдайте сроки застывания бетона. Полный набор прочности происходит за 28 дней при температуре +20°C. Не спешите с монтажом створки и началом эксплуатации ворот.

Уход и обслуживание

После того как ворота смонтированы и успешно функционируют, многие забывают о необходимости регулярного ухода и обслуживания. Однако именно своевременный уход является залогом долговечности и бесперебойной работы откатных ворот.

Проводите периодический визуальный осмотр конструкции, желательно не реже двух раз в год — весной и осенью. Внимательно ищите:

• Трещины. Обращайте внимание на появление даже мелких трещин в бетоне вокруг швеллера. Это может быть признаком усадки фундамента, пучения грунта или превышения расчетных нагрузок. Небольшие трещины можно заделать ремонтными смесями, но крупные требуют вмешательства специалистов.
• Ржавчина. Осмотрите открытые участки, а также места сварных швов. Любые очаги ржавчины необходимо немедленно зачищать и обрабатывать антикоррозийными средствами.
• Деформации. Хотя это маловероятно при правильном расчете и монтаже, но осмотрите конструкцию на предмет любых признаков прогиба, перекоса или смещения. Если замечены деформации, это серьезный повод для немедленного принятия мер.

Очистка от загрязнений. Швеллер, находящийся на уровне земли, неизбежно собирает различные загрязнения, которые могут мешать работе роликовых опор и способствовать коррозии.

• Регулярно очищайте верхнюю поверхность швеллера от скопившейся листвы, грязи, песка и мелких камней. Эти элементы могут попасть в механизм роликовых тележек, вызывая заедания, повышенный износ и шум. Используйте жесткую щетку, компрессор или пылесос для тщательной очистки.
• В зимний период крайне важно своевременно убирать снег и лед со швеллера и из зоны движения ворот. Намерзание льда на швеллере может полностью блокировать движение ворот или повредить ролики при попытке их открыть. Используйте лопату, щетку или специальные реагенты, но избегайте использования соли, которая может ускорить коррозию металла.

Обновление антикоррозийного покрытия: С течением времени любое лакокрасочное покрытие изнашивается под воздействием атмосферных факторов. Регулярно осматривайте антикоррозийное покрытие. Если вы заметили потускнение, отслаивание краски или появление ржавчины, необходимо принять меры. Зачистите поврежденные участки до чистого металла, обезжирьте их, нанесите слой антикоррозийной грунтовки, а затем покрасьте качественной эмалью для металла. Это значительно продлит срок службы конструкции.

Проверка роликовых опор:

• Регулярно смазывайте подшипники роликовых тележек специализированной смазкой, рекомендованной производителем. Это уменьшит трение, шум и продлит срок службы роликов.
• При осмотре проверяйте состояние роликов. Если вы заметили люфт, деформацию или сильный износ колес, не откладывайте их замену. Изношенные ролики будут неравномерно распределять нагрузку и могут привести к конструкции.

Часто задаваемые вопросы

Какой швеллер лучше для откатных ворот – горячекатаный или гнутый?

Выбор между горячекатаным и гнутым швеллером зависит от веса ваших ворот и бюджета. Горячекатаный швеллер обладает большей прочностью и несущей способностью, что делает его идеальным для тяжелых и массивных ворот (от 400 кг и более), а также для регионов с сильными ветровыми нагрузками. Он более устойчив к деформациям. Однако он тяжелее и дороже. Гнутый швеллер легче и точнее по геометрии, что упрощает его монтаж. Он отлично подходит для легких и средних ворот (до 400 кг), например, обшитых профнастилом. Однако его жесткость ниже, и он менее устойчив к изгибающим нагрузкам. Если сомневаетесь, всегда выбирайте горячекатаный швеллер с небольшим запасом прочности, это будет надежнее.

Какая толщина швеллера нужна для откатных ворот 4 метра?

Понятие «толщина швеллера» чаще всего относится к его номеру, который указывает на высоту профиля в сантиметрах. Для откатных ворот длиной проема 4 метра (общая длина створки с противовесом составит около 5.5—6 метров), выбор швеллера зависит от веса створки:

• Если ворота легкие (например, каркас из профильной трубы, обшивка профнастилом, общий вес до 300 кг), то подойдет швеллер №10 или №12 (высота 100—120 мм).
• Если ворота средней тяжести (например, с элементами ковки или из более массивного материала, общий вес 300—500 кг), то лучше выбрать швеллер №14 или №16 (высота 140—160 мм).
• Всегда рекомендуется закладывать запас прочности и учитывать ветровую нагрузку в вашем регионе.

Нужно ли бетонировать швеллер?

Да, швеллер обязательно нужно бетонировать. Он должен быть жестко зафиксирован в фундаменте, чтобы выполнять свои несущие и направляющие функции. Швеллер приваривается к заранее подготовленному арматурному каркасу, который затем полностью заливается бетоном. Это создает монолитное и прочное основание, способное выдерживать вес ворот и все динамические нагрузки. Неправильно закрепленный или не забетонированный швеллер не сможет обеспечить стабильность конструкции и приведет к быстрому износу или поломке ворот.

Как рассчитать длину швеллера для откатных ворот?

Длина швеллера должна быть равна или немного превышать общую длину створки откатных ворот. Общая длина створки складывается из длины проема (ширина въезда) и длины противовесной части (консоли). Длина противовеса обычно составляет от 30% до 50% от длины проема.

Пример: Если длина проема 4 метра, а вы выбрали противовес 40%, то длина швеллера будет: 4 м+(0.4×4 м)=4 м+1.6 м=5.6 метра. Рекомендуется взять швеллер на 10—20 см длиннее для удобства монтажа.

Сколько стоит швеллер для откатных ворот?

Стоимость швеллера зависит от следующих факторов:

• Тип швеллера: Горячекатаный швеллер обычно дороже гнутого того же номера.
• Номер швеллера (размер): Чем больше номер (выше профиль и толще стенки), тем выше цена за погонный метр или тонну.
• Длина: Швеллер продается в метрах, цена может быть указана за погонный метр или за тонну.
• Материал стали: Стандартная конструкционная сталь будет значительно дешевле нержавеющей.
• Производитель и поставщик: Цены могут отличаться у разных металлопрокатных компаний.

Можно ли использовать б/у швеллер?

Использование бывшего в употреблении (б/у) швеллера для откатных ворот крайне нежелательно и не рекомендуется. Хотя это может показаться экономичным решением, риски значительно перевешивают потенциальную выгоду.

Основные проблемы с б/у швеллером:

• Наличие скрытых дефектов: Б/у швеллер мог быть подвержен деформациям, усталостным нагрузкам, ударам, которые не видны невооруженным глазом. Это может привести к его разрушению под нагрузкой.
• Коррозия: Часто б/у металл уже имеет очаги глубокой ржавчины, которую сложно полностью удалить. Это снижает прочность швеллера и его долговечность.
• Нарушение геометрии: Даже небольшие изгибы или скручивания швеллера, которые могут быть незаметны при покупке, приведут к заеданию ворот и быстрому износу роликовых опор.
• Сложность монтажа: Из-за возможных дефектов или неровностей монтаж роликовых тележек и обеспечение плавности хода ворот будет значительно затруднен.

Для такой ответственной конструкции, как откатные ворота, где важна безопасность и долговечность, лучше всего использовать новый швеллер, соответствующий всем стандартам и прошедший необходимую проверку качества.
