Ходовые размеры профильной трубы: таблица, нагрузка, применение

Популярные размеры профильной трубы: технические и эксплуатационные характеристики

Тип сечения	Размер (A×B, мм)	Толщина стенки (мм)	Wx, см³	Ix, см⁴	Ориентировочная нагрузка, кг (при пролёте 2 м)	Основное применение
Квадратная	15×15	1,0 – 1,5	~0,4–0,6	~0,3–0,4	~50–80	Мебель, рекламные конструкции
	20×20	1,0 – 2,0	~0,7–1,3	~0,7–1,3	~120–150	Теплицы, каркасы мебели
	25×25	1,0 – 2,0	~1,1–2,1	~1,4–2,6	~200–250	Теплицы, беседки, лёгкие каркасы
	30×30	1,5 – 3,0	~1,8–3,4	~2,7–5,1	~300–450	Универсальный «дачный» размер
	40×40	2,0 – 4,0	3,47–5,52	6,94–11,05	500–600	Столбы для заборов, каркасы навесов, ворот
	50×50	2,0 – 4,0	5,66–9,48	14,14–23,7	~700–900	Несущие каркасы гаражей, перекрытия
	60×60	2,0 – 5,0	6,3–13,5	18,9–40,5	~850	Фермы перекрытий, опоры навесов
	80×80	3,0 – 5,0	~11–18	~44–72	~1200–1600	Крупное строительство: фермы, опоры
	100×100	4,0 – 6,0	~17–26	~85–130	~1800–2500	Тяжёлые несущие конструкции
Прямоугольная	40×20	1,5 – 2,5	2,14–3,5	4,04–6,8	~250–400	Самый популярный для лаг: рамы, ворота, обрешётка
	40×25	1,5 – 2,5	~2,3–3,8	~4,5–7,5	~300–450	Рамы, обрешётки, стропильные системы
	50×25	1,5 – 2,0	~2,8–3,7	~7,0–9,2	~350–500	Лаги для заборов, ворота
	60×30	2,0 – 3,0	~4,5–6,5	~13,5–19,5	~500–700	Заборы, лёгкие каркасы
	60×40	2,0 – 5,0	6,86–11,0	20,6–33,0	~700–1000	Очень ходовой: балки на пролёты 3–4 м, фермы
	80×40	3,0 – 4,0	~11–15	~44–60	~1000–1400	Серьёзные несущие конструкции, прогоны
	100×50	3,0 – 5,0	~17–27	~85–135	~1500–2200	Несущие конструкции, перекрытия
	120×80	4,0 – 6,0	~28–42	~170–250	~2500–3500	Тяжёлые несущие каркасы, большие пролёты

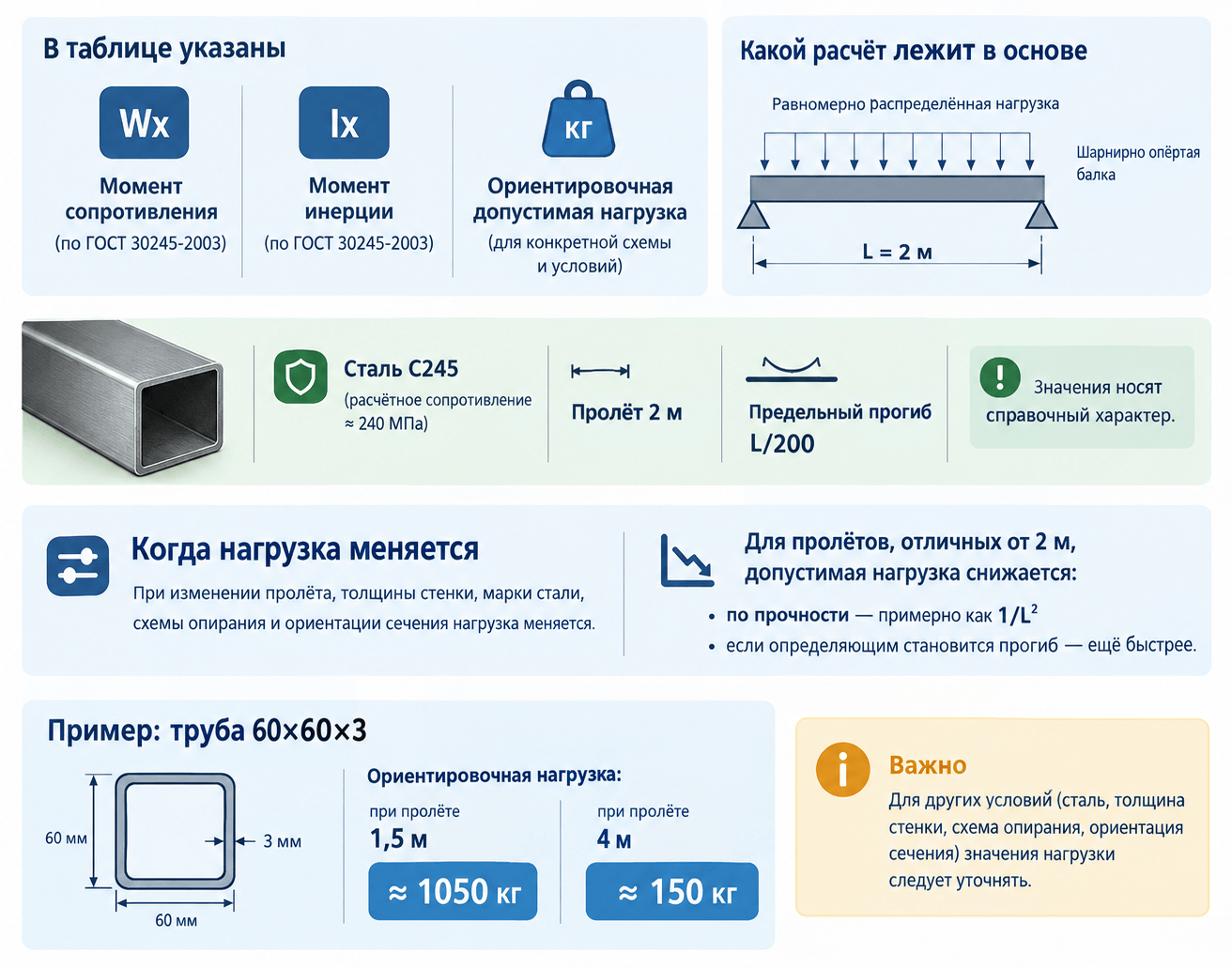

В таблице приведены справочные геометрические характеристики сечения профильных труб — момент сопротивления Wx и момент инерции Ix по ГОСТ 30245-2003, а также ориентировочная допустимая нагрузка для наиболее распространённого случая: шарнирно опёртая балка с равномерно распределённой нагрузкой.

Ориентировочная нагрузка рассчитана для стали С245 (расчётное сопротивление ориентировочно около 240 МПа) при пролёте 2 м и предельном прогибе L/200L/200. Значения носят справочный характер. При изменении пролёта, толщины стенки, марки стали, схемы опирания и ориентации сечения нагрузка меняется. Для пролётов, отличных от 2 м, допустимая нагрузка снижается: по прочности — примерно как 1/L21/L2, а если определяющим становится прогиб — ещё быстрее. Например, для трубы 60×60×3 при пролёте 1,5 м ориентировочно около 1050 кг, а при 4 м — порядка 150 кг.

Популярыне размеры профильной трубы: таблица, несущая способность и допустимые нагрузки

Что определяет несущую способность?

Геометрия сечения и ориентация

Wx — момент сопротивления — отвечает за прочность при изгибе: чем выше Wx, тем больший изгибающий момент выдерживает труба без превышения допустимого напряжения.
Ix — момент инерции — отвечает за жёсткость: чем выше Ix, тем меньше труба прогнётся под нагрузкой.

Для прямоугольной трубы ориентация критична. Например, труба 60×40 «на ребро» (высота 60 мм) имеет Wx≈6,86Wx≈6,86 см³, а «плашмя» (высота 40 мм) — существенно меньше. Разница в несущей способности может достигать 1,5–2 раз.

Марка стали

Для большинства конструкций применяют Ст3сп / С245. Для С245 расчётное сопротивление ориентировочно принимают около 240 МПа для малоуглеродистой стали. Сталь 09Г2С имеет более высокие характеристики, но дороже. В ответственных конструкциях учитывают коэффициенты надёжности и условия работы.

Длина пролёта

Самый критичный параметр. При шарнирном опирании и равномерной нагрузке изгибающий момент равен M=qL2/8M=qL2/8, поэтому допустимая нагрузка по прочности падает примерно как 1/L21/L2. Если ограничивается прогиб (L/200L/200), зависимость может быть ещё сильнее. Увеличение пролёта вдвое способно снизить допустимую нагрузку в 4 раза и более.

Схема опирания

Два шарнира, распределённая нагрузка: M=qL2/8M=qL2/8.
Два шарнира, сосредоточенная сила по центру: M=FL/4M=FL/4.
Консоль, сила на конце: M=FLM=FL — нагрузка в 4–8 раз ниже, чем при двух опорах.

Также важны закрепление, раскрепление из плоскости и устойчивость стенки.

Важные оговорки

Приведённые значения — справочные. Для несущих каркасов, перекрытий, ферм и других ответственных конструкций необходим профессиональный расчёт с учётом всех нагрузок, коэффициентов надёжности, устойчивости, сварных швов и условий эксплуатации. Даже качество сварного шва может изменить несущую способность на 15–20 %.

Для точного расчёта несущей способности и прогибов изгибаемых элементов из профильной трубы применяется СП 16.13330.2017 «Стальные конструкции» (актуализированная редакция СНиП II-23-81). В нём приведены расчётные сопротивления стали, коэффициенты условий работы, требования к проверке прочности, устойчивости и предельным прогибам. Если вы проектируете несущий каркас, навес или перекрытие, расчёт следует выполнять именно по этому своду правил с учётом всех действующих нагрузок.

Смотрите также:

Почему одни размеры профильной трубы популярнее других?

Популярность ходовых размеров — результат сочетания инженерных, производственных, экономических и практических факторов. Такие размеры дают достаточную прочность для распространённых задач, удобны в производстве и монтаже, доступны на складах и закреплены в типовых строительных решениях.

Баланс прочности, жёсткости и веса

Главная инженерная причина — получить нужную несущую способность без избыточного расхода металла. При увеличении наружных размеров трубы её жёсткость и сопротивление изгибу растут быстрее массы, но вместе с этим увеличивается стоимость материала.

20×20, 25×25, 30×30 — лёгкие каркасы, теплицы, вспомогательные конструкции.
40×40, 50×50 — стойки, рамы, каркасы с умеренными нагрузками.
60×60, 80×80 — более жёсткие стойки и повышенная несущая способность.

Это не универсальное распределение: подходящее сечение зависит от толщины стенки, марки стали, длины пролёта, схемы закрепления и характера нагрузки. Именно сочетание прочности, веса и стоимости делает эти размеры выгодными для массовых задач.

Преимущества массового производства

Профильные трубы производят из стальной полосы с последующей сваркой продольного шва. Производителю выгодно выпускать востребованные типоразмеры большими партиями: снижаются затраты на переналадку оборудования, логистику и организацию производства. Дополнительно важна доступность рулонного проката нужной ширины и толщины.

В результате массовые размеры проще закупать большими партиями и поддерживать в постоянном ассортименте. Менее востребованные типоразмеры чаще имеют ограниченное предложение, более длительные сроки поставки или всокую цену.

Удобство монтажа и строительная практика

Ходовые размеры закрепились в типовых конструкциях, потому что позволяют решать широкий круг задач без сложного подбора материалов. Примеры:

20×20 и 25×25 — лёгкие каркасы и вспомогательные элементы.
40×40 — стойки, рамы, каркасы заборов.
40×20 — перемычки, обвязка, рамы, элементы, работающие на изгиб в одной плоскости.
60×40 — каркасы ворот, навесов, где важны жёсткость и ориентация сечения.
60×60 — более массивные стойки и несущие элементы.

На выбор также влияют удобство резки и сварки, масса заготовок, доступность крепежа, заглушек и соединительных элементов. Чем чаще размер встречается в типовых решениях, тем проще строителям повторять проверенные схемы и находить совместимые комплектующие.

Экономика покупки и доступность на рынке

При выборе трубы важна не только прочность, но и общая стоимость конструкции. Малое сечение может оказаться недостаточно жёстким, а слишком большое — неоправданно дорогим и тяжёлым. Поэтому спрос концентрируется на размерах, которые дают приемлемое сочетание характеристик и стоимости для наиболее распространённых задач.

Массовые типоразмеры обычно представлены у большего числа поставщиков, доступны в разных толщинах стенки и удобны для закупки вместе с другими материалами. Это особенно важно для металлобаз, строительных организаций и частных покупателей, которым нужно получить весь необходимый прокат без ожидания специальной поставки. Прямоугольные трубы дополнительно позволяют экономить металл там, где не нужна одинаковая жёсткость по двум направлениям.

Почему востребованы прямоугольные трубы 40×20 и 60×40

Прямоугольное сечение позволяет рационально распределить металл с учётом направления нагрузки. При изгибе труба обычно обладает большей жёсткостью относительно оси, соответствующей большей высоте сечения. Поэтому при правильной ориентации прямоугольная труба может обеспечить нужную жёсткость при меньшей массе, чем квадратная труба сопоставимой высоты.

40×20 часто выбирают для лаг, перемычек и рам, 60×40 — для более нагруженных элементов каркасов и ворот. Но результат зависит от толщины стенки, пролёта, способа закрепления и направления нагрузки. Само по себе соотношение сторон не гарантирует оптимальности сечения для любой конструкции.

Стандарты и сложившаяся строительная практика

На ассортимент профильных труб влияют стандарты, технические условия производителей и исторически сложившийся сортамент. Для квадратных и прямоугольных стальных труб в России и Беларуси применяются ГОСТ 8639, ГОСТ 8645 и ГОСТ 30245 — в зависимости от вида продукции и области применения.

Стандартизация обеспечивает унификацию типоразмеров и облегчает проектирование, производство и взаимозаменяемость изделий. Со временем вокруг распространённых сечений сформировалась устойчивая практика: их используют в чертежах, типовых проектах, рекомендациях монтажников и расчётных примерах. Производители и поставщики поддерживают такие позиции, поскольку на них есть стабильный спрос. Возникает взаимное усиление: наличие трубы упрощает её выбор проектировщиками, а повторное использование в проектах поддерживает спрос и массовое производство.

Ходовой размер профильной трубы — это результат совпадения нескольких условий:

достаточная прочность и жёсткость для распространённых задач;
разумное соотношение массы, расхода металла и стоимости;
технологичность массового производства;
удобство монтажа и доступность комплектующих;
наличие у поставщиков и возможность быстро купить нужное количество;
поддержка стандартами и многолетней строительной практикой.

Поэтому размеры 20×20, 30×30, 40×40, 50×50, 60×60, 40×20 и 60×40 широко представлены на рынке: каждый из них занимает свою нишу по нагрузке, конструкции и стоимости. Их популярность не означает, что они подходят для любой задачи или всегда превосходят альтернативы. Оптимальный размер выбирают с учётом расчётной нагрузки, длины пролёта, толщины стенки, условий эксплуатации и требований к конструкции.

Короткие рекомендации

Задача	Рекомендуемый размер
Столбы забора	40×40×2 или 60×60×2
Каркас теплицы / парника	25×25×1,5–2 или 30×30×2
Навес / гараж (стойки)	60×60×3 или 80×80×3
Прогоны навеса 3–4 м	60×40×3 (на ребро)
Ворота и калитки	40×40 + 60×40
Лаги / обрешётка	40×20×2 или 40×25×2
